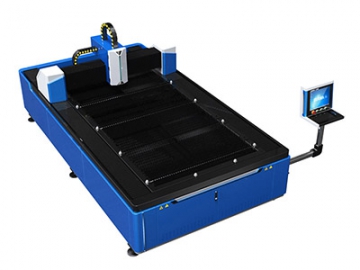

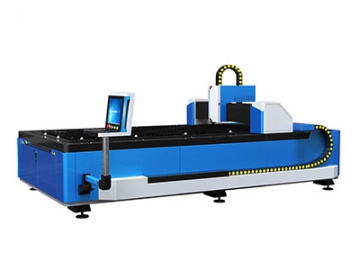

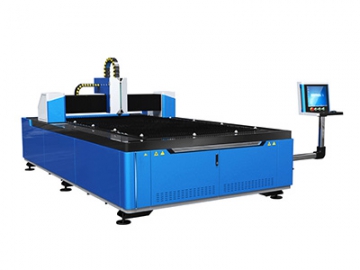

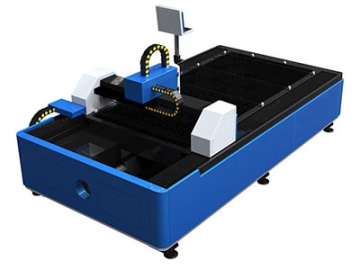

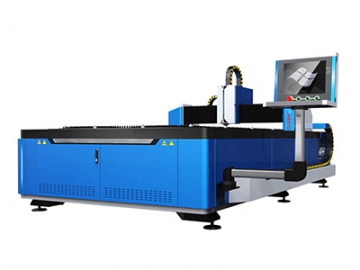

Máquina de Corte por Láser de Fibra, Tipo Pórtico Abierto; Máquina de Corte por Láser de Fibra, sin Cubierta Protectora; Cortadoras Láser para Chapa Metálica

Solicite un presupuesto

Sitio web: http://cnclaser-cutting.com/1-5-fiber-laser-cutting-machine.html

Parámetros Principales
1. Mesa de trabajo: Mesa con forma de dientes de sierra
2. Velocidad máx. ralentí: 130m/min
3. Fuente de láser de fibra: Raycus/IPG
4. Cabezal de corte láser de fibra: Raytools/WSX

Especificaciones Técnicas:

Modelo	PS3015	PS4015	PS4020	PS6020
Área de trabajo	3000*1500mm	4000*1500mm	4000*2000mm	6000*2000mm
Potencia láser	500W 800W	1000W 1500W	2000W 3000W	4000W 6000W
Longitud de onda láser	1064nm
Mesa de trabajo	Mesa con forma de dientes de sierra
Velocidad máx. ralentí	1200mm/s
Precisión de posicionamiento	±0.05mm/m
Velocidad de posicionamiento	20m/min
Ancho mínimo de línea	±0.02mm
Grosor de corte	≤24mm
Sistema de control	Cypcut
Método de posicionamiento	Punto de color rojo/ Red dot
Consumo de energía	≤12kW
Fuente de alimentación	380V/50Hz
Gas auxiliar	Oxígeno, nitrogeno, aire
Vida útil del módulo láser de fibra	Más de 100,000 horas
Cabezal de corte láser de fibra	Lasermech hecho en Estados Unidos
Lente de enfoque	Lasermech hecho en Estados Unidos
Sistema de accionamiento	Servomotor Fuji de 1500W hecho en Japón
Guía líneal	PMI hecho en Taiwán (THK hecho en Japón opcional)
Sistema de transmisión	Sistema de desplazamiento de cremallera dual y piñones
Sistema de cremallera	Hecho en Alemania
Sistema de cadena	IGUS hecho en Alemania
Garantía	3 años

Componentes:

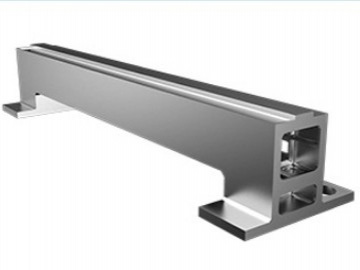

Estructura de Aluminio Fundido
Resistente a la corrosión, anti-oxidante, peso liviano, excelente velocidad de corte, bordes uniformes.

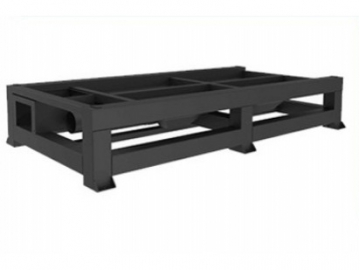

Estructura Resistente
Esta estructura ha pasado por un tratamiento térmico de recocido, que le brinda ductibilidad y corte estable

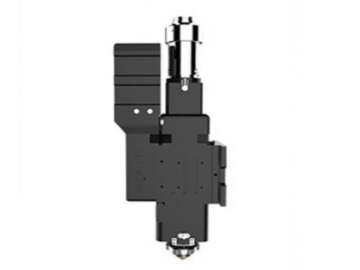

Cabezal Láser con Enfoque Automático
Con función de enfoque flexible y automático ideal para cortar chapas de diversos espesores

Capacidad de Corte:

Potencia Láser
1. 0mm
2. 3mm
3. 6mm
4. 9mm
5. 12mm
6. 15mm
7. 18mm
8. 21mm

500W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

800W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

1000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

1500W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

2000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

3000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

4000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

6000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

Control de Calidad:

Rigurosa inspección de las piezas para garantizar excelente calidad y rendimiento
Realizamos minuciosas inspecciones durante el proceso de ensamblaje para garantizar que la tasa de errores esté dentro de un rango razonable
Podemos modificar parámetros, compensar datos para garantizar que los parámetros sean los normales.

Características:

Velocidad de acerelación: 19.6m/s2 (2G)
Velocidad máx. de posicionamiento simultáneo: 160m/min
Precisión: ±0.05mm
Eficiencia energética con considerable reducción de consumo de energía.
Excelente eficiencia de corte para chapas finas y de grosor medio.
Resonador IPG: potencia de salida de 1kW a 6kW
Cabezal de corte Precitec para potencia de salida de 3kW
Cabezal de corte Precitec HP para una potencia de salida de más de 3kW
Máquina con cubierta completa para maximizar la seguridad del operador
Sistema de intercambio de gases de presión alta a baja efectivo
Sensor capacitivo, cabezal de corte de alta presión
Tabla de parámetros de corte ECO
Lámina protectiva pre-corte
Función de control de salida de energía para anidamiento mecánico automático (esquinas, entradas)
Cálculo de costos y tiempo automático para las piezas de trabajo
Conexión a la red por medio de una PC externa
Mesa intercambiable automática (incluída en todos los modelos de esta serie)
Sistema de extracción de humo (incluído en todos los modelos de esta serie)
Sensor de referencia de 3-puntos (detección de rotación de chapa de metal)
Sistema de penetración (para detectar la finalización del corte láser)
Recolección de piezas de trabajo y desbarbado de estas
Sistema de control de válvula proporcional dual para diversos tipos de gases; un sistema especial para corte de alta precisión

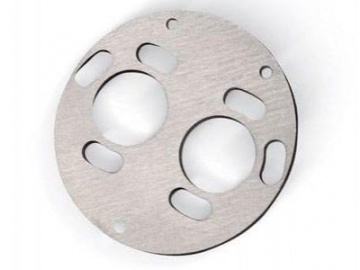

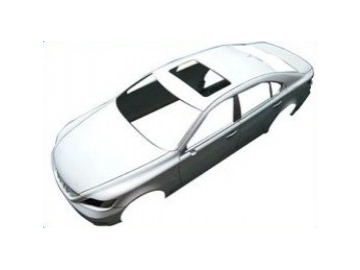

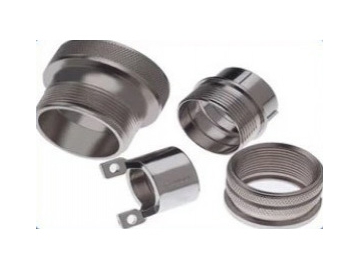

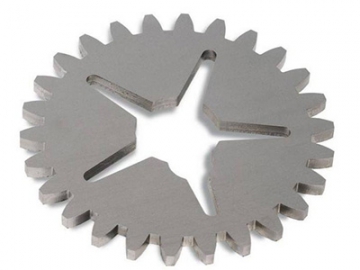

Muestras de Algunos Trabajos que Hemos Realizado:
