Máquina de inspección óptica automática para pernos y tornillos
- Tipos:
Máquina de clasificación óptica con plato giratorio de metal ranurado
- Apto para:

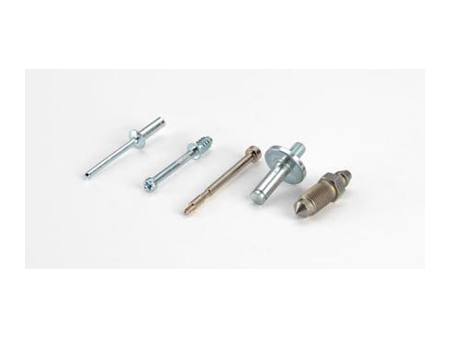

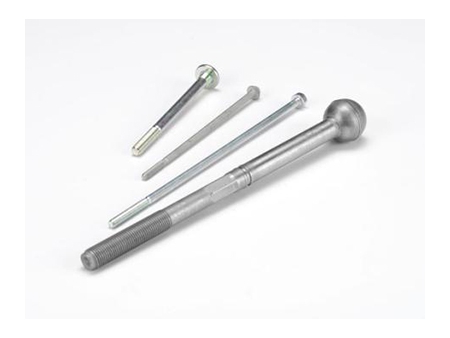

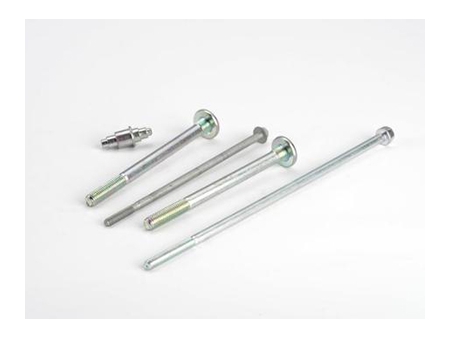

pernos, tornillos, husillos, pasadores roscados, y otros.
- Margen de error:
±0.02mm
Esta máquina cuenta con tres cámaras CCD industriales. La CCD1 y la CCD2 son las cámaras principales que se utilizan para controlar la altura en múltiples segmentos y el diámetro externo del producto. La CCD3 es una cámara de visión superior vertical que se utiliza para inspeccionar la diagonal opuesta, el ángulo, el diámetro exterior de la cabeza, la deformación de la cabeza y otras características del producto.

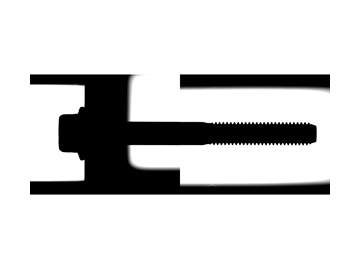

- Cámara principal CCD1

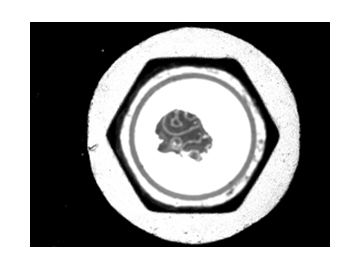

- Visualización inferior vertical por CCD2
- Modelo: RK-1300
- Diámetro externo de la cabeza (mm): 5-20
- Espesor de la cabeza (mm): 2-10
- Altura total (mm): 5-80
- Margen de error: ±0.02mm
- Presión de aire (kg/cm²): 5
- Computadora principal: PC industrial
- Cámara digital: CCD industrial
- Peso neto (KGS): 650
- Medidas (L×An×Al) (mm): 1500*1100*1800
Según sus requerimientos podemos proporcionarle servicio de personalización.
- Esta máquina se puede personalizar en base a la maquina estándar o a la máquina a gran escala.
- Puede inspeccionar tornillos estándar de 5 a 80mm de largo.
- La máquina se puede equipar con una sonda de corriente parásita para inspeccionar la presencia y la calidad del tratamiento térmico, y el tamaño.
-

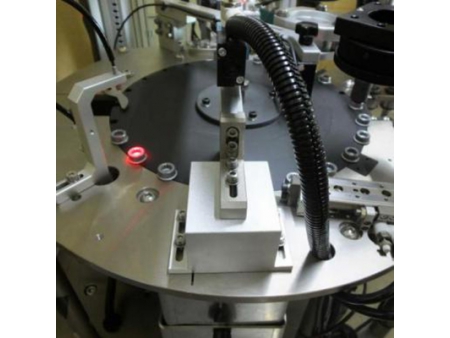

Separación por unidad sensorial de fibra óptica de productos NG
Esta máquina tiene un soplador operado por solenoide para descartar los productos NG.
Cuenta con una unidad sensorial de fibra óptica detrás de la estación de trabajo que expulsa los productos NG para evitar que estos ingresen por la salida de los productos OK.
En caso de detectar que el producto NG no fue descartado, la máquina se detendrá de forma automática mediante el software de control.
-

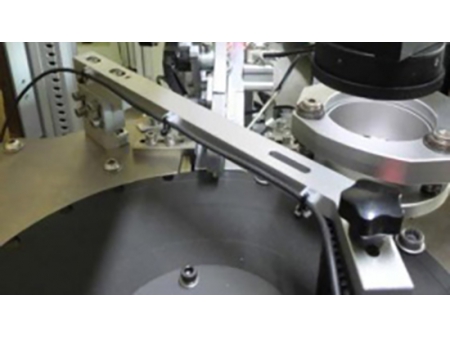

Soplado operado por solenoide
Esta máquina cuenta con función de soplado operado por solenoide sin contacto, opera a alta velocidad y evita que los productos se dañen.
El aire comprimido es procesado por la secadora equipada con filtros ultra finos.
-

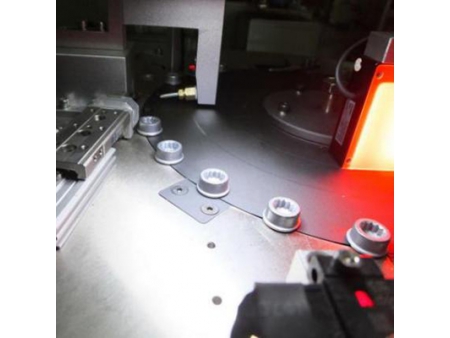

Plato giratorio de múltiples estaciones
Los productos se transportan por medio de una placa vibratoria al plato giratorio.
En el plato giratorio existen ranuras equidistantes que pasarán por las estaciones de trabajo de varias cámaras para inspeccionar los parámetros relacionados.
Los productos de diámetros de varillas distintos requieren de distintos platos giratorios.
- Tazón vibratorio

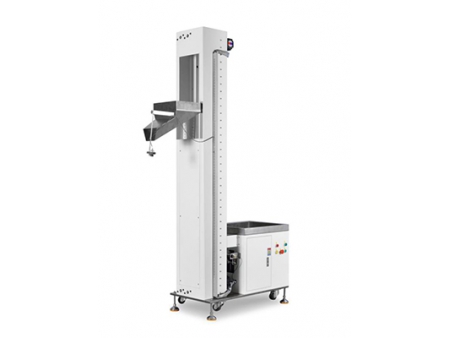

- Elevador alimentador

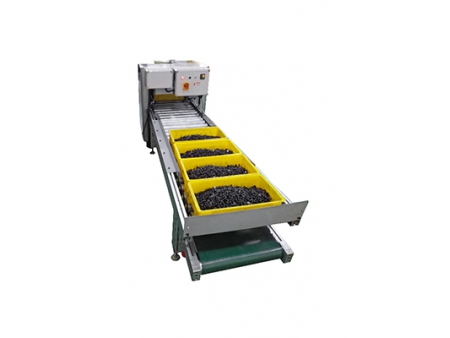

- Sistema de transporte automático
