Convertidor de frecuencia universal mini EDS800N Fabricante

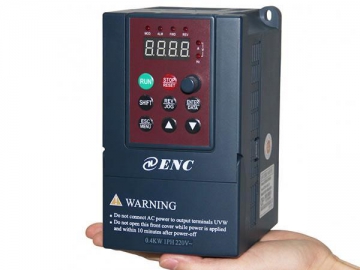

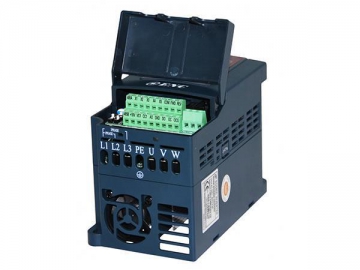

Convertidor de frecuencia universal mini EDS800N

Solicite un presupuesto

Nosotros: http://inverteracdrives.com/1-4-mini-universal-frequency-inverter/index.html

Características
1. Diseño compacto de 8.45cm, altura 14.15, profundidad 11.25cm
2. Equipado con un potenciómetro de velocidad y un panel externo
3. Interfaz RS485estándar para una operación independiente
4. Canales der salida/entrada de pulso/analógicos
5. Control de velocidad de 16 segmentos
6. Ejecuta múltiples canales de frecuencia/comando especificado
7. Puede bloquear parcial o totalmente las teclas de pulso (sin bloqueo para potenciómetro analógico)
8. Se pueden establecer los parámetros por medio del teclado remoto
9. Se puede conectar salida OC de aislamiento de alto rendimiento, AC o carga DC de 220V/0.5A
10. Se puede aplicar la función transversal para toda clase de dispositivos rotativos
11. Contador/temporizador incorporado

Modelo del producto

Modelo	Entrada (V)	Fase de entrada	Motor adaptable (KW)	Corriente de salida (A)	Capacidad nominal
EDS800-2S0002N	220V 50/60Hz	1	0.2	1.6	0.6
EDS800-2S0004N		1	0.4	3	1.1
EDS800-2S0007N		1	0.75	4.7	1.8
EDS800-2S0015N		1	1.5	7.5	2.8
EDS800-4T0007N	380V 50/60Hz	3	0.75	2.3	1.5
EDS800-4T0015N	380V 50/60Hz	3	1.5	3.7	2.4

Parámetros

td colspan="4">Ítem

Descripción del ítem
Entrada	Frecuencia de voltaje nominal			3 fases 380V, 50Hz/60Hz; una fase 220V, 50Hz/60Hz
	Rango de voltaje de trabajo permitido			Voltaje de 3 fases: 320V~460V; voltaje de una fase: 200V~260V
Salida	Voltaje			380V grado: 0~380V; 220V grado: 0~220V
	Frecuencia			0Hz-400Hz
	Capacidad de sobrecarga			150% de la corriente nominal por 1 minuto, 200% de la corriente nominal por 0.5 segundos；
Rendimiento del control	Modo de control			Espacio vectorial de voltaje óptimo de voltio constante SVPWM. Control de relación de frecuencia V/F
	Rango de regulación de velocidad			1:100
	Par de arranque			100% de par nominal a baja frecuencia
	Precisión de estado de la velocidad de marcha estable			≤±0.5% de velocidad nominal síncrona
	Precisión de frecuencia			Ajuste digital: frecuencia máxima×±0.01%; Ajuste análogo: frecuencia máxima×±0.5%
	Resolución de frecuencia		Ajuste análogo	0.1% de frecuencia máxima
			Ajuste digital	0.01Hz
			Pulso exterior	0.5% de frecuencia máxima
	Aumento del par			Aumento de par automático; aumento de par manual 0.1%~20.0%
	Curva V/F (características de la frecuencia del voltaje)			Frecuencia nominal establecida en un rango aleatorio de 5~400Hz, puede elegir par constante, par regresivo 1, par regresivo 2, par regresivo 3 , un total de 4 tipos de curva
	Curva de aceleración y desaceleración			2 modos: aceleración y desaceleración en línea recta; aceleración y desaceleración en curva en S; 7 tipos de tiempos de aceleración y desaceleración (se puede optar por la unidad minuto/segundo), tiempo máximo 6000 minutos.
	Freno	Consumo de energía del freno		Resistencia exterior de frenado
		Freno DC		Arranque y parada opcional, frecuencia de acción 0~15Hz, voltios de acción 0~15%, tiempo de acción 0~20.0 s
	Trote			Rango de frecuencia de trote: 0.50Hz~50.00Hz; se puede establecer el tiempo de aceleración y desaceleración del trote de 0.1~60.0s
	Velocidad de marcha de secciones múltiples			Realizado por el PLC interno o la terminal de control
	Controlador interno PID			Es conveniente para hacer sistemas de circuito cerrado
	Marcha bajo consumo automática			Optimiza de forma automática la curva V/F en base a la carga para realizar la marcha en bajo consumo
	Regulador de voltaje automático (RVA)			Cuando la fuente de voltaje varía puede mantener la salida de voltaje constante.
	Límite de corriente automático			Limita la corriente de marcha de forma automática para evitar la sobre-corriente frecuente que causará el recorrido
Función de marcha	Canal especificado del comando de marcha			Teclado numérico especificado, terminal de control especificado, puerto serie especificado
	Canal especificado de la frecuencia de marcha			La disposición digital, analógica, de impulso, del puerto serial, combinada, se puede cambiar en cualquier momento por cualquier método
	Canal de salida de pulso			Salida de pulso de la señal de onda cuadrada de 0~20KHz, puede realizar la salida de los parámetros físicos como la frecuencia establecida, la frecuencia de salida, etc.
	Canal de salida análogo			1 cana de salida de señal analógico, el canal AO puede ser 4~20mA o 0~10V; a través de estos el convertidor puede realizar la salida de los parámetros físicos como la frecuencia establecida, la frecuencia de salida, etc.
Teclado	Pantalla LED			Puede mostrar la frecuencia establecida, frecuencia de salida, voltaje de salida, corriente de salida, etc. 14 tipos de parámetros en total.
	Bloqueo del botón			Bloquea todos a partes de los botones (el potenciómetro análogo no se puede bloquear)
Función de protección				Protección de sobre-corriente, protección de sobre-voltaje, protección de pérdida de voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de pérdida de fase (opcional) etc.
Piezas adaptadoras				Subconjunto de freno, teclado de control remoto, cable de conexión para el teclado de control remoto etc.
Ambiente	Ambiente de uso				Interiores, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos, donde no haya gas inflamable, ni vapor, tampoco en lugares húmedos ni salinos, etc.
	Altitud				Menor a1000m
	Temperatura del ambiente				-10ºC~+40ºC (debajo de la temperatura ambiente de 40ºC ~50ºC, por favor reduzca el volumen o fortalezca el disipador de calor)
	Humedad del ambiente				Menor a 95%UR, sin condensación de agua
	Vibración				Menor a 9m/s²(0.6g)
	Temperatura de almacenamiento				-40ºC~+70ºC
Configuración	Grado de protección				IP20
	Modo de refrigeración				Por ventilador con control de temperatura automático
Modo de montaje				Colgado en la pared

Aplicación
El convertidor de frecuencia universal mini EDS800N se utiliza para varias maquinarias de la línea de producción entre las que se incluyen equipos para procesamiento de alimentos, máquinas de impresión, e incluso aires acondicionados industriales.

Manual EDS800
