Cabezal de corte láser tipo escáner de 8 kW
LDC80
Cabezal láser con autoenfoque, diseñado para cortar metales altamente reflectantes con un rendimiento estable y eficiente hasta 8 kW de potencia
El cabezal láser tipo escáner está diseñado para ofrecer un rendimiento superior en el corte de chapas metálicas altamente reflectantes, con una potencia de hasta 8 kW. Gracias a su sistema de autoenfoque, logra cortes más rápidos y precisos que los cabezales convencionales, permitiendo trabajar con materiales más gruesos y obtener una mayor productividad y calidad en cada proceso.
| Tipo | Cabezal láser de fibra tipo escáner con autoenfoque |
| Modelo | LDC80 |
| Tipo de interfaz | QBH, QD, G5 |
| Longitud de onda | 1080 nm ± 10 nm |
| Potencia nominal | ≤8 kW |
| Longitud focal | 150 mm/200 mm |
| Longitud de colimación | 100 mm |
| Rango de enfoque | -15 mm~ 15 mm / -30 mm~ 30 mm |
| Rango de ajuste de centrado | ±1.5 mm |
| Velocidad de enfoque | 100 mm/s |
| Presión del gas auxiliar | ≤3 MPa |
| Rango de oscilación | 0-5 mm |
| Velocidad de oscilación | 4000 mm/s |
| Peso | 11.5 kg |

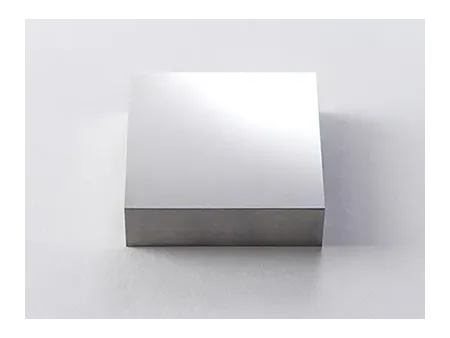

Es perfecto para trabajar chapas metálicas de alta reflectividad, como latón, cobre rojo y otras aleaciones difíciles, ofreciendo un corte preciso y estable incluso en materiales exigentes.
Soporta diferentes modos de corte y permite cambiar fácilmente entre diferentes formas o geometrías, adaptándose a cada necesidad del proceso y aprovechando al máximo el rendimiento del equipo.
El sistema HMI integrado hace que el manejo sea más simple e intuitivo, facilitando el control total del proceso de corte.
El sistema de enfriamiento integral mantiene la temperatura óptima del cabezal, asegurando un rendimiento de corte estable y resultados uniformes.
Compatible con interfaces QBH y QD, ofrece una gran flexibilidad para integrarse fácilmente con distintos tipos de fuentes láser.
Proporciona el doble de eficiencia que los cabezales convencionales bajo las mismas condiciones, logrando además cortar materiales altamente reflectantes con un espesor máximo mucho mayor.
| Lente protectora de colimación | PMD21.5T2 |
| Lente protectora de corte | PMD37T7 |
| Lente protectora de enfoque | PMD37T7 |
| Lente de colimación | NF100D37 |
| Lente de enfoque | DF190D37 |
| Anillo de sellado de la lente protectora de corte | 38x30x4 |
| Anillo de sellado de la lente protectora de enfoque | 37.6x33x2.1 |
| Anillo cerámico (plano) | FC-02 |
| Anillo cerámico (puntiagudo) | FC-40 |
| Boquilla | FSN02，FSN07 |
