Equipo de Diagnóstico por Imágenes SHO-DDX03
Sistema digital de rayos X con doble columna y pantalla táctil de 7 pulgadas
Equipo de Rayos X Fijado al Suelo, SHO-DDX03
Solicite un presupuesto

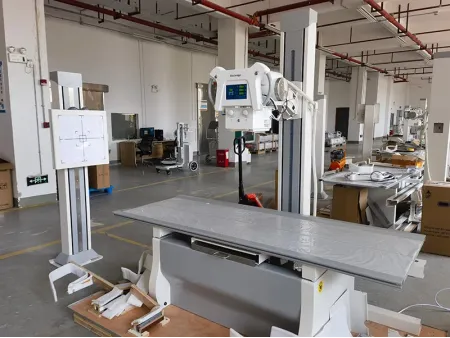

Este sistema radiográfico de doble columna está diseñado especialmente para salas DR, ofreciendo una estructura robusta y versátil que facilita el posicionamiento en distintos ángulos y alturas. Es ideal para realizar estudios detallados de cráneo, tórax, abdomen, columna lumbar y extremidades, y permite trabajar con proyecciones PA, laterales y otras imágenes clínicas estáticas con alto nivel de precisión.
Integra una pantalla táctil de 7 pulgadas que permite gestionar de forma intuitiva las funciones del equipo, junto con un sistema avanzado de adquisición digital que proporciona imágenes nítidas, consistentes y de alta resolución, adaptándose a los requerimientos de diagnóstico más exigentes. Está disponible en dos modelos: SHO-DDX03 y SHO-DDX04, ambos con varias configuraciones de potencia para ajustarse a distintos flujos de trabajo: 20 kW / 200 mA, 20 kW / 320 mA, 32 kW / 400 mA, 40 kW / 500 mA, 50 kW / 630 mA. Para aplicaciones clínicas más complejas que requieren mayor capacidad, el modelo SHO-DDX04 alcanza una potencia de hasta 65 kW / 800 mA, garantizando imágenes de alta calidad incluso en estudios que demandan una penetración más profunda o un nivel superior de detalle.
Especificaciones
| Condiciones ambientales | |
| Temperatura ambiente | 10℃ a 40℃ |
| Humedad relativa | 30-75% |
| Atmosférico | 70-106 kPa |
| Cabezal principal | Panel de control con pantalla táctil de 9.7 pulgadas |
| Generador de rayos X | ||||
| Modelo | Serie SHO-DDX03 | |||
| Potencia de salida (kW) | 20 | 32 | 40 | 50 |
| Corriente (mA) | 10-320 | 10-400 | 10-500 | 10-630 |
| Voltaje (kV) | 40-125 | 40-125 | 40-125 | 40-150 |
| mAs (mAs) | 0.1-320 | 0.1-400 | 0.1-400 | 0.1-630 |
| Tiempo de exposición (s) | 0.00-6.3 | |||
| Tamaño del enfoque | 1.0/2.0 | 1.0/2.0 | 1.0/2.0 | 0.6/1.2 |
| Programa PR | Equipado | |||
| Sistema de protección inteligente | Dispone de sistema de autoprotección. Dará una alarma y comprobará el código de avería. | |||
| Tubo de rayos X | |
| Tipo de ánodo | Ánodo giratorio |
| Valor del punto focal | 0.6 mm / 1.2 mm |
| Voltaje máximo | 150 kV |
| Velocidad de rotación del ánodo | 2800 rpm |
| Filtración inherente | 1.0 mmAl |
| Capacidad de almacenamiento térmico del ánodo | 300 kHU |
| Velocidad máxima de enfriamiento del ánodo | 870 W |
| Capacidad de almacenamiento térmico del compartimento | 900 kJ |
| Detector de rayos X (Detector de panel plano de la marca Iray) | |
| Tipo | Silicio amorfo |
| Centelleador | Yoduro de cesio |
| Área activa | 17×17 pulgadas (43×43 cm) |
| Pixel activo | 3072*3072 |
| Paso de pixeles | 139 um |
| Conversión A/D | 16 bits |
| Eficiencia cuántica de detección DQE | ≧70% |
| Resolución espacial | 36Lp/cm |
| Tiempo de adquisición | ≤ 2 s |
| Colimador | |
| Tipo | Colimador manual |
| Campo máx. de radiación | 440×440mm (SID=100cm) |
| Lámpara | AC/DC24V, 5W |
| Temporizador de lámpara | Iluminación automática con temporizador para lámpara (30 s) |
| Filtración inherente | 1.0 mmAl |
| Iluminante | LED |
| Rejilla | |
| Densidades | 40 lp/cm |
| Proporciones | 10:1 |
| Tamaño | 18”×18” |
| Distancia de enfoque | 130 cm |
| Mesa de fotografía | |
| Tipo | Mesa de radiografía |
| Tamaño de la mesa | 2100×800 mm X65 mm |
| Soporte de carga | 300 KG |
| Parte delantera y trasera flotante | 150 mm / 150 mm |
| Parte derecha e izquierda flotante | 400 mm / 400 mm |
| Movimiento del soporte de columna | |
| Soporte para tubos | |
| Movimiento arriba-abajo | 28-128 cm |
| Movimiento izquierda-derecha | 78.5-157 cm |
| Ángulos de rotación del soporte | 180° a -180° |
| Ángulos de rotación del tubo | ±90° |
| Soporte de Bucky | |
| Movimiento ascendente-descendente del casete FPD | 4-175 cm |
| Estación de trabajo | |
| Monitor | Pantalla LCD de 23'' marca Dell |
| CPU | ≥ 2.8 GHz |
| Memoria | ≥ 4 GB |
| HDD | ≥ 1 TB |
| DICOM3.0 | Consulta para la integración con cualquier PACS |
Imágenes Radiográficas
Radiografía Craneal

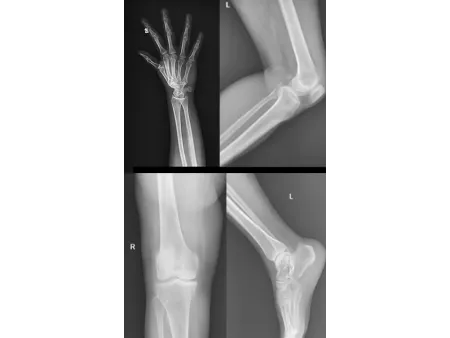

Radiografía de Extremidades
Radiografía Abdominal
Radiografía Lumbar
Radiografía de Tórax
Partes Principales

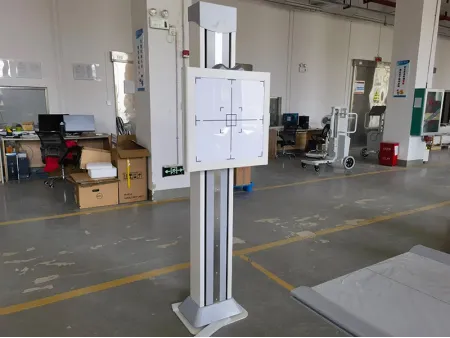

- Compartimento FDP en el soporte torácico:

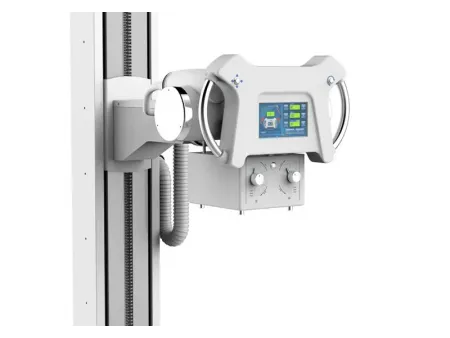

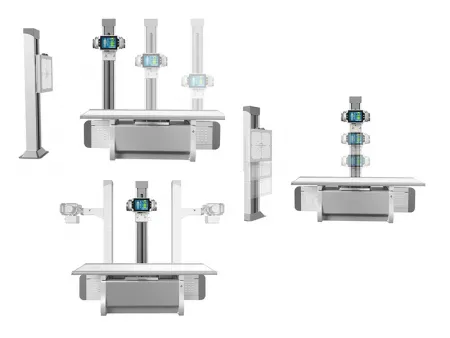

Diseñado para moverse con fluidez y precisión, este sistema garantiza una captura de imágenes eficiente y sin contratiempos. - Columna y tubos rotatorios:
Gracias a su capacidad de rotación, el equipo se adapta fácilmente a diferentes posiciones, brindando mayor flexibilidad para ajustarse a cada examen radiológico.

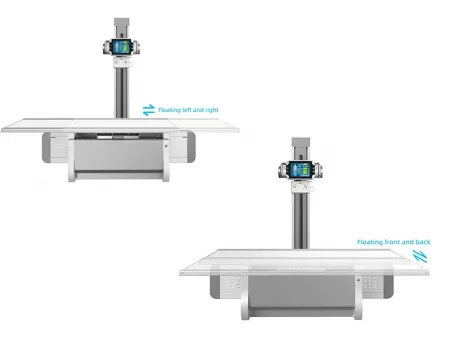

Mesa radiológica de cuatro direcciones
Sólida y funcional, esta mesa está diseñada para soportar hasta 300 kg, ofreciendo comodidad al paciente y una operación sencilla para el profesional.

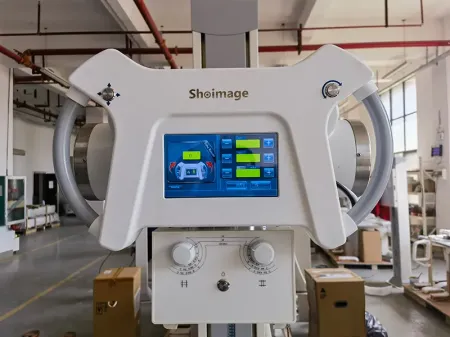

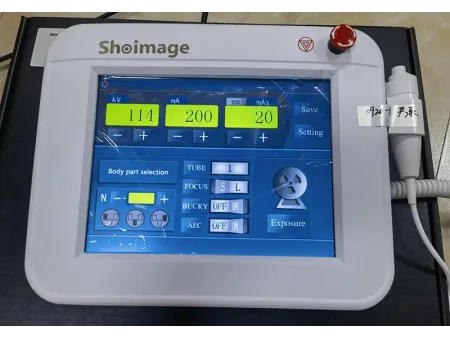

Panel de control operativo
Equipado con una pantalla táctil LCD a color de 7 pulgadas, brinda una experiencia de uso rápida e intuitiva, facilitando cada paso del proceso.

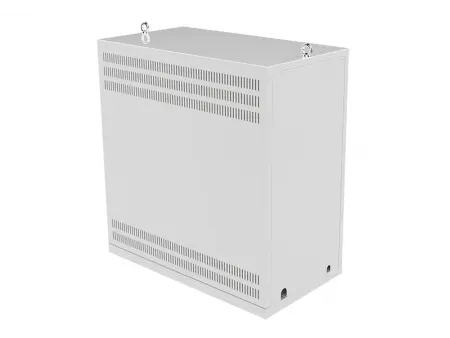

Generador de alto voltaje
Diseñado para ofrecer un rendimiento estable y eficiente, asegurando imágenes claras y definidas en cada exposición.

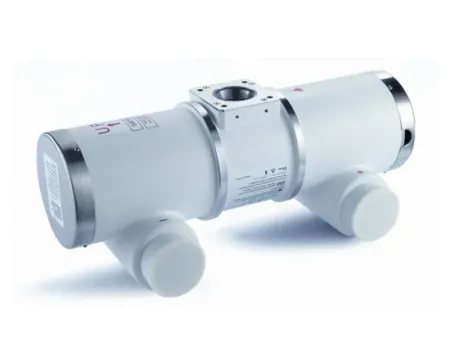

Tubo de rayos X
También disponible con tubo TOSHIBA, una opción que eleva la calidad de imagen y optimiza el rendimiento del equipo para estudios más precisos.

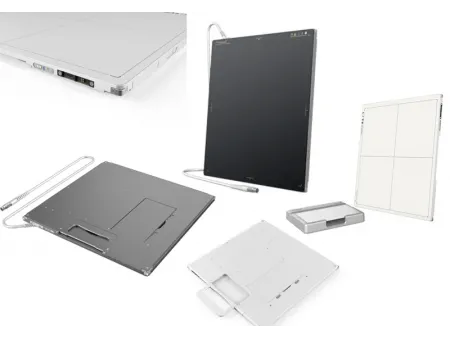

Detector de panel plano (FPD)
La tecnología de vanguardia Iray, este detector está disponible en versiones con cable o inalámbrica, adaptándose a diferentes necesidades clínicas. La opción inalámbrica incluye cargador exclusivo para sus baterías y viene equipada con el software de adquisición de imágenes desarrollado por Iray, lo que garantiza un excelente rendimiento.

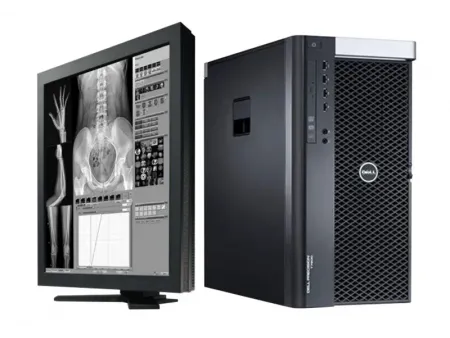

Estación de trabajo Dell con pantalla de 23 pulgadas
Pensada para agilizar tu flujo de trabajo, combina potencia y eficiencia, ideal para procesar y gestionar imágenes médicas con precisión y rapidez.
Panel de control con pantalla táctil de 10.4 pulgadas
Permite ajustar los parámetros de exposición de forma sencilla y precisa, facilitando una experiencia de uso cómoda y eficiente.
¿Está buscando un sistema de rayos X potente y versátil para su sala de radiología? Con gusto le ayudaremos a encontrar la solución ideal para las necesidades de su centro. No dude en ponerse en contacto con nosotros para recibir asesoramiento personalizado.
