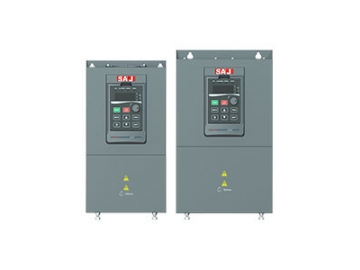

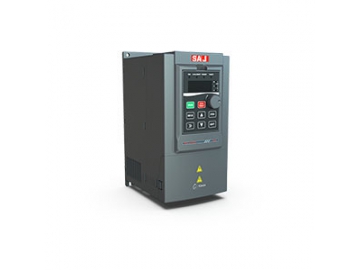

Variador de frecuencia para bombeo solar, PDS33
Solicite un presupuesto
Este variador de frecuencia para bombeo solar o controlador de bombeo solar es un componente imporante utilizado en el sistema de bomba de agua solar. Junto con otros componentes, incluidos el conjunto de células solares, la caja de combinación y la bomba de agua solar, el sistema de bomba de agua solar se utiliza principalmente para aplicaciones de suministro de agua en áreas donde la fuente de agua y el suministro de energía no son accesibles.
Rango de energía
- Entrada 280VDC-360VDC: 2.2kW
- Entrada 500VDC-750VDC: 2.2-110kW
Características
- Flexibilidad
Compatible con motores asíncronos trifásicos estándar IEC
Compatible con módulos fotovoltaicos convencionales
Conmutable a la entrada de energía de la red - Inteligencia
Tecnología adaptativa MPPT (seguimiento del punto de máxima potencia), eficiencia de hasta el 99%
Ajuste automático de la cantidad de agua
Energía del motor adaptable - Alto rendimiento rentable
Diseño de sistema listo para usar
Función de protección del motor de la bomba incorporada
Diseño sin batería, ideal para diversas aplicaciones
Facil de mantener - Confiabilidad
Tecnología de vanguardia de accionamiento de motores y bombas, con 10 años de experiencia en aplicaciones de mercado
La función de arranque suave resuelve el problema del golpe de ariete y prolonga el periodo de servicio
Módulo IGBT inteligente incorporado, diseño de simplificación del sistema, mejora la confiabilidad del sistema
Función de protección incorporada para sobretensión, sobrecarga, sobrecalentamiento y funcionamiento en seco - Control remoto
Interfaz estándar RS-485
Módulo GPRS opcional para monitoreo remoto
Puede monitorear el sistema de bomba de agua solar en cualquier momento y en cualquier lugar
Accesible a los parámetros históricos del sistema de bomba de agua solar
Soporta terminal web de PC, aplicación de monitoreo Android/iOS
Proyectos

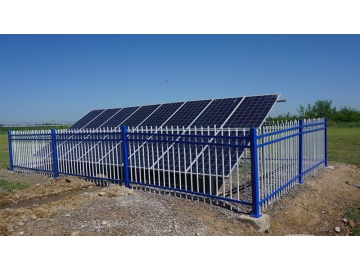

Aplicable al riego de tierras agrícolas, control del desierto, suministro de agua rural y desalinización de agua de mar en áreas remotas
Especificaciones
| Parámetros del producto de la serie PDS33 | ||
| Parámetros de entrada | Entrada de panel solar | |
| Voltaje de entrada máximo (Voc)[V] | 450V DC / 800V DC | |
| Rango de voltaje MPPT recomendado (Vmp) | 275~380V DC / 500V DC~700V DC | |
| Rango de energía MPPT recomendado (KW) | 2.7~3.5 / 2.7~3.5 / 4.5~6.4 / 6.6~8.8 / 9~12 / 13.2~17.6 / 18~24 / 22.2~29.6 / 26.4～35.2 / 36～48 / 44～59.2 / 54～72 / 66～88 / 90～120 / 112～149 / 132～176 | |
| Generador de CA de reserva | ||
| Corriente máxima (RMS)[A] | 23 / 5.8 / 10.5 / 14.6 / 20.5 / 26 / 35 / 38.5 / 46.5 / 62 / 76 / 92 / 113 / 157 / 180 / 214 | |
| Parámetros de salida | Energía de salida nominal [KW] | 2.2 / 2.2 / 4 / 5.5 / 7.5 / 11 / 15 / 18.5 / 22 / 30 / 37 / 45 / 55 / 75 / 93 / 110 |
| Voltaje de salida nominal [V] | 220V AC（±15%）Three phase / 380V AC(±15%) Three phase | |
| Corriente máxima (RMS)[A] | 9.6 / 5.1 / 9 / 13 / 17 / 25 / 32 / 37 / 46.5 / 62 / 76 / 92 / 112 / 150 / 176 / 210 | |
| Frecuencia de salida | 0-50Hz/60Hz | |
| Protección | Protección contra rayos | Incorporado |
| Proteccion al sobrevoltaje | Incorporado | |
| Protección contra bajo voltaje | Incorporado | |
| Protección de motor atascado | Incorporado | |
| Protección de pérdida de fase de salida | Incorporado | |
| Protección contra cortocircuitos | Incorporado | |
| Protección contra sobrecalentamiento | Incorporado | |
| Protección contra funcionamiento en seco | Incorporado | |
| Comunicación | Interface de comunicación RS-485 | Estándar RS 485, protocolo Modbus |
| Parámetros generales | Rango de temperatura de trabajo | -20℃～ 60℃; >45℃, operación de descarga |
| Método de enfriamiento | Refrigeración por aire forzado | |
| Humedad ambiental permitida | ≦95%RH | |
| Garantía estándar (mensual) | 18 | |
| Estándares de certificación | IEC/EN 61800-5-1,IEC/EN 61800-2:2004,IEC/EN 61800-3:2004,CE | |
| Modelos | PDS33-2S2R2-E / PDS33-4T2R2-E / PDS33-4T004-E / PDS33-4T5R5-E / PDS33-4T7R5-E / PDS33-4T011-E / PDS33-4T015-E / PDS33-4T18R5-E / PDS33-4T022-E / PDS33-4T030-E / PDS33-4T037-E / PDS33-4T045-E / PDS33-4T055-E / PDS33-4T075-E /PDS33-4T093-E / PDS33-4T110-E | |
| Generador de CA de reserva | Voltaje de entrada | 220V AC（±15%）Monofásico / 380V AC(±15%) Trifásico |
| Capacidad del generador [kVA] | 4 / 4 / 5.9 / 8.9 / 11 / 17 / 21 / 24 / 30 / 40 / 57 / 69 / 85 / 114 / 134 / 160 | |
Modelo
| No. | Modelo | Descripción | ||
| 1 | PDS33-2S2R2-E | Monofásica 220V(±15%) entrada AC, o 275-380V entrada DC, energía nominal trifásica 220V(±15%) salida AC, 2.2KW | ||
| 2 | PDS33-4T2R2-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 2.2KW, | ||
| 3 | PDS33-4T004-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 3.7KW | ||
| 4 | PDS33-4T5R5-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 5.5KW | ||
| 5 | PDS33-4T7R5-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 7.5KW | ||
| 6 | PDS33-4T011-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 11KW | ||
| 7 | PDS33-4T015-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 15KW | ||
| 8 | PDS33-4T18R5-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 18.5KW | ||
| 9 | PDS33-4T022-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 22KW | ||
| 10 | PDS33-4T030-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 30KW | ||
| 11 | PDS33-4T037-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 37KW | ||
| 12 | PDS33-4T045-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 45KW | ||
| 13 | PDS33-4T055-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 55KW | ||
| 14 | PDS33-4T075-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 75KW | ||
| 15 | PDS33-4T093-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 93KW | ||
| 16 | PDS33-4T110-E | Trifásica 380V(±15%) entrada AC, o 500-750V entrada DCenergía nominal trifásica 380V(±15%) salida AC, 110KW | ||
