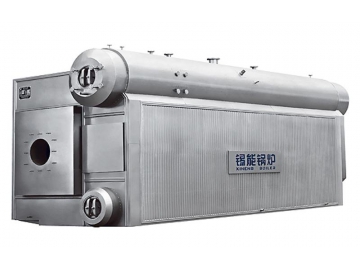

Calentador / Caldera de petróleo y gas
Evaporación nominal: 0.5-20t/h
Presión nominal: 0.8-2.0Mpa
Tipo de combustible: gas natural, aceite pesado, aceite ligero, gas de ciudad, metano.
Este calentador de alta presión aplica el calor del vapor al agua a través de un termocambiador. De esta forma provee calor para equipo de producción o para calefacción en general.
Este calentador se utiliza ampliamente en centrales eléctricas, plantas químicas, fábricas textiles, y plantas procesadoras de alimentos.
- Industria alimentaria: el vapor puede ser utilizado para limpiar, calentar, secar o desinfectar alimentos.
- Industria textil: se usa en algunos eslabones de producción como el teñido, enjuague, secado y modelación de tejidos
- Industria biológica y médica: calentamiento de hervidores de reacción, reacción de condensación, transmisión de calor y desinfección sistemas de reacción química.
- Hospitales: desinfección, calefacción, aire acondicionado.
- Industria petroquímica: calentamiento del petróleo y para incrementar la liquidez.
- Industria del mueble y la madera: secar madera, bloques, etc.
- Industria papelera: la alta presión del calor se utiliza para generar potencia motriz. El vapor después de la descompresión se utiliza para secar, y el vapor de baja presión restante se usa para destintar, para pulpa o fabricación de papel.
- Industria tabacalera: provee de calor para hacer tabaco para pipa y horneado.
| Tipo | ||||||||||
| Evaporación nominal ( t/h ) | 1 | 2 | 4 | 6 | 8 | 10 | 15 | 20 | ||
| Presión nominal de trabajo ( Mpa ) | 0.7/1.0/1.25/1.6 | |||||||||
| Temperatura nominal de vapor (℃) | 170/184/194/204 | |||||||||
| Temperatura del suministro de agua (℃) | 20 | 20 | 20 | 104 | 104 | 104 | 104 | 104 | ||
| Volume de agua ( m3) | 2.7 | 4.8 | 7.4 | 11.2 | 14.1 | 16.8 | 25.2 | 34.6 | ||
| Diseño área de intercambio de calor ( m3) | 34.2 | 68.2 | 142.8 | 187.7 | 266.1 | 304.2 | 464.9 | 635.5 | ||
| Diseño de eficiencia térmica (%) | 100.2 | 100.4 | 100.5 | 100.6 | 100.6 | 100.6 | 100.8 | 100.8 | ||
| Gasto de combustible | aceite ligero( kg/h ) | 64.8 | 127.8 | 254.9 | 330.7 | 440.5 | 550.6 | 823 | 1096.5 | |
| Gas natural ( Nm3/h ) | 75.8 | 149.4 | 298 | 386.6 | 515 | 643.7 | 962.1 | 1281.9 | ||
| Gas licuado | 25.9 | 51 | 101.7 | 132 | 175.8 | 219.7 | 328.4 | 437.6 | ||
| ( Nm3/h ) | ||||||||||
| Gas urbano | 169.5 | 334.2 | 666.7 | 864.9 | 1152.1 | 1440 | 2152.5 | 2867.8 | ||
| ( Nm3/h ) | ||||||||||
| Energía eléctrica total | Aceite ( kW ) | 6 | 11.7 | 18.7 | 25.5 | 32.5 | 40 | 52.5 | 71 | |
| Gas ( kW ) | 4.5 | 9.5 | 16.5 | 22.5 | 29.5 | 37 | 48.5 | 67 | ||
| Ventilador | Potencia ( kW ) | 1.5 | 5.5 | 11 | 15 | 18.5 | 22 | 30 | 45 | |
| Bomba de agua | Potencia ( kW ) | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | |
| Dimensión máxima piezas de envío | Largo A ( mm ) | 3.6 | 4.3 | 5.3 | 6.1 | 6.6 | 7.3 | 7.5 | 8.1 | |
| Ancho B ( mm ) | 2.2 | 2.3 | 2.4 | 2.5 | 3 | 3 | 3.2 | 3.5 | ||
| Altura H ( mm ) | 2.8 | 3.1 | 3.3 | 3.6 | 3.2 | 3.2 | 3.5 | 3.6 | ||
| Peso calentador ( t ) | 4.6 | 8.5 | 13.3 | 17.2 | 22.8 | 25.2 | 34.5 | 45.3 | ||
| Diámetro tubo principal DN ( mm ) | 50 | 65 | 100 | 125 | 150 | 150 | 200 | 200 | ||
| Diámetro tubo auxiliar de vapor DN ( mm ) | 25 | 25 | 40 | 40 | 40 | 40 | 40 | 40 | ||
| Diámetro tubo del suministro de agua DN ( mm ) | 25 | 40 | 40 | 40 | 50 | 50 | 65 | 80 | ||
| Diámetro tubo drenado de calentador DN ( mm ) | 50 | 50 | 50 | 50 | 50 | 50 × 2 | 50 × 2 | 50 × 2 | ||
| Diámetro tubo de drenado continuo DN( mm ) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | ||
| Diámetro válvula de Seguridad DN ( mm ) | 40 × 2 | 40 × 2 | 50 × 2 | 80 × 2 | 80 × 2 | 80 × 2 | 100 × 2 | 100 × 2 | ||
| Diámetro de chimenea ( mm ) | 300 | 350 | 450 | 600 | 700 | 750 | 900 | 1000 | ||

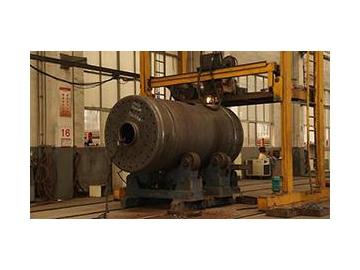

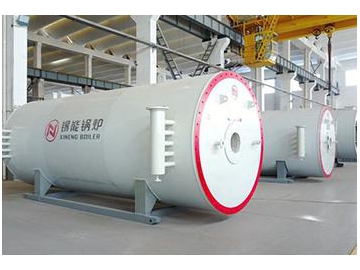

Las calentadores pirotubulares se construyen por soldadura al arco sumergido, con procesos de soldadura longitudinal y de circunferencia, posteriormente se someten a pruebas radiográficas para asegurar la efectividad de la soldadura. Se utiliza un proceso automático de soldadura en la tubería y placa.
Fibra de silicato de aluminio y mortero refractario.
La temperatura del calentador se controla por debajo de 50℃.

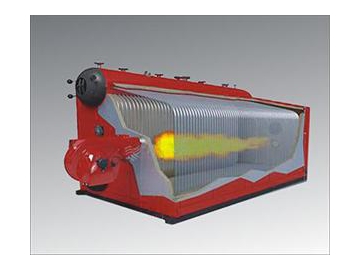

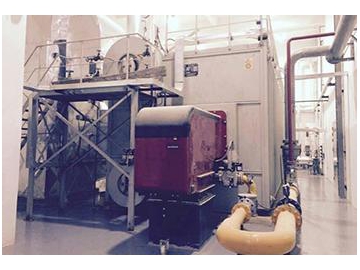

1. Este calentador es un calentador de circulación natural con un horno en forma "D", con un quemador instalado en el muro frontal. El muro de agua del horno cuenta con una estructura de membrana, el exterior del calentador está cubierto por material de termoinsulación de silicato y una chapa laminada en frío. Haces tubulares de condensación y convección se encuentran instalados en el escape de salida. El humo va al haz tubular de convección a través de la salida del horno con muro de membrana, luego a través de los conductos de acoplamiento, de ahí al tubo economizador de espiral con aletas, para después cruzar la chimenea y de ahí a la atmósfera.
2. La combustión de presión micro negativa es el principal proceso de combustión, y permite a la calentador operar de forma segura. El muro de agua y la chimenea de convección usan una estructura de muro de membrana para un sellado y transmisión de calor excelentes.
3. El rango de combustible utilizable es grande, la capacidad del calentador también (10-100ton/hr), el rango de presión es amplio (1.0-9.8MPa).
4. La superficie de calentamiento es extensa, el compartimiento para el vapor-agua se ha diseñado lo bastantemente grande para asegurar la estabilidad de los parámetros del calentador. El horno tiene un orificio para inspección que es práctico al momento de dar uso y mantenimiento. La parte superior del horno se ha equipado con una puerta blindada, un quemador completamente automatizado, y para una alta eficiencia de combustión, se utiliza un regulador de corriente continua para el suministro de agua. También cuenta con múltiples funciones de protección en cadena, con la finalidad de trabajar de forma segura y confiable.
5. El dispositivo de recuperación de condensación de los gases de escape se instala al final del calentador, lo cual puede controlar efectivamente la temperatura de los gases de escape y asegura una alta eficiencia térmica. Se utiliza material de alta resistencia térmica como revestimiento adiabático por lo que el rendimiento del aislamiento térmico es óptimo. La capa exterior del calentador está hecha escudo de presión por lo que la apariencia es impecable y eficiente.
