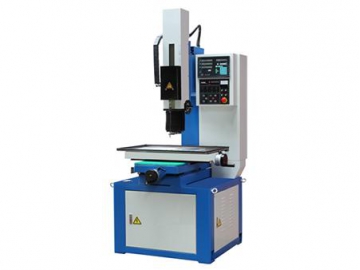

  • CD-350N/CN-450N
  • CD-350H/CD-450H

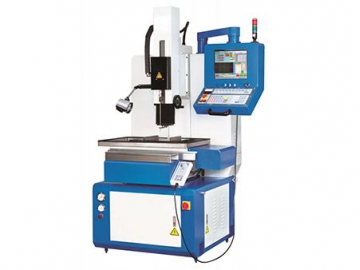

  • CD-350CNC/CD-450CNC/CNC640CNC

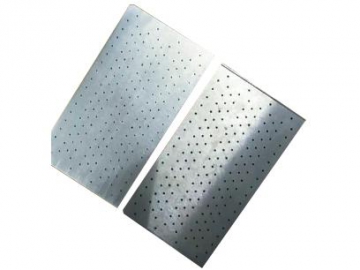

El tubo de electrodo de cobre de la barrenadora por electroerosión puede realizar el perforado de agujeros pequeños en la pieza de trabajo utilizando un descargado de alta presión, de esta manera podemos ver que la superficie de la pieza es grabado por la descarga de pulso entre el electrodo y la pieza para poder completar el perforado del agujero. Generalmente se prefiere procesar las piezas inmersas en fluido dieléctrico, como el caso del agua pura, brindando un mejor acabado a la pieza.

Este tipo de barrenadora por electroerosión tiene un gran uso para mecanizado rápido y preciso de agujeros profundos pequeños para las partes de automóviles, componentes de instrumentos médicos, partes aeroespaciales, partes hidráulicas, partes de válvulas, entre otros. Las piezas operadas por la barrenadora por electroerosión por lo general requieren ser perforadas previo a su cortado. El diámetro del agujero realizado por máquinas de perforado normal van entre rango de 0.3 a 3.0mm. Por otro lado, en el caso de utilizar la barrenadora por electroerosión, debido a que es de una alta precisión, el perforado de agujeros se encuentra en un rango de diámetro por debajo de 0.1.

La barrenadora por electroerosión puede realizar el proceso para acero muy duro (como el acero troquelado, acero de tungsteno, entre otros), y cualquier tipo de material conductivo (aluminio, aleación de titanio, etc.).

Asimismo este tipo de barrenadora por electroerosión tiene 2 tipos, siendo estos de tipo CNC y ZNC. Para poder diferenciarlos, decimos que el costo efecto de la barrenadora por electroerosión ZNC por lo general se utiliza para procesamiento de un solo agujero. Por el contrario, la barrenadora por electroerosión CNC se utiliza para realizar el procesamiento de multi agujeros con alta precisión.

Parámetros
Modelo CD-350N CD-450N CD-350H CD-450H CD-350CNC CD-350CNC+ATC CD-450CNC CD-450CNC+ATC CD-640CNC CD-640CNC+ATC
Tamaño de la mesa mm 860 1100×520 450*300 700*350 450*300 700*350 700*480
Viaje en el eje X mm 350 450 350 450 350 450 600
Viaje en el eje Y mm 250 350 250 350 250 350 400
Viaje del husillo Z (servo) mm 350 350 350 350 350 350 350
Viaje del cabezal eje Z mm 250 250 200 220 200 220 220
Máx peso de la pieza kgs 300 300 200 300 200 300 650
Diámetro del electrodo mm ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0
Distancia del guiador con la mesa de trabajo mm 50~210 50~210 40-420 40-420 40-420 40-420 40-420
Dimensión exterior mm 1200×1050×2300 1400×1300×2300 1000*1000*2000 1100*1100*2000 1100*1100*2000 1200*1200*2000 1800*1800*2000
