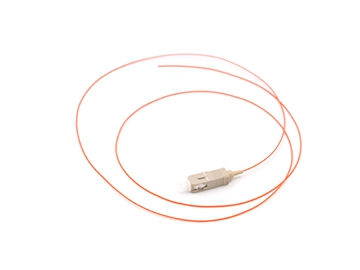

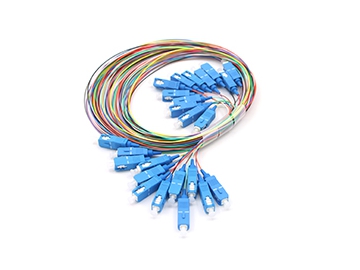

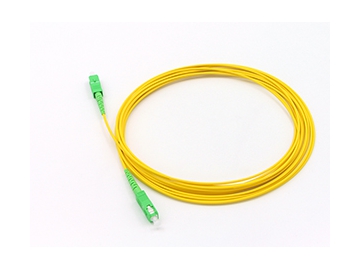

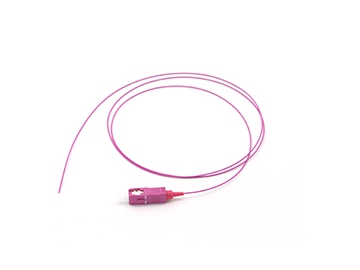

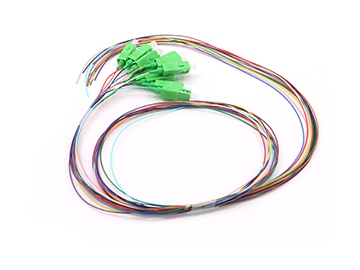

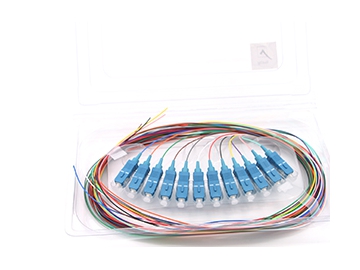

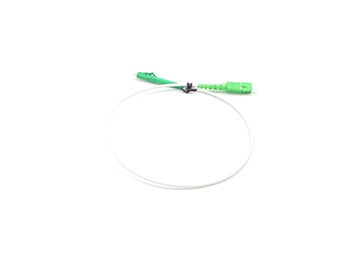

Patchcords y pigtails
Proporcionamos patchcords y pigtails monomodo y multimodo con conectores SC, LC, FC, ST, MPO, MU, DIN, D4, y E2000, entre otros. Estos cables tienen núcleo de cerámica cubierto con chaqueta externa sumamente estable. Tanto los patchcords como los pigtails se producen conforme a las normas GR-326 y UL94-V0.

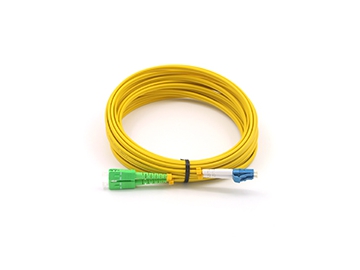

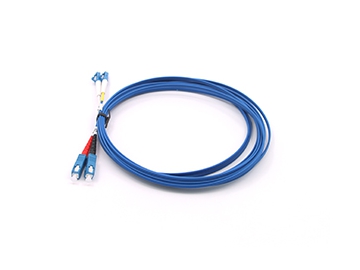

El patchcord con conector LC monomodo dúplex está desarrollado para suprimir la congestión del cableado simplificando tanto la organización como la instalación, y ahorrando espacio.
Características- El instalador puede cambiar la polaridad de la fibra A -> A o A -> B
- Cable redondo delgado
- Conectores LC monomodo dúplex para una instalación sencilla
- Conector LC estándar simplex / dúplex compatible
- Otras opciones: SC / FC
- Largo del cable de red personalizado
- Las dos muescas de los conectores facilitan la instalación/desinstalación
- Botas mini y flexibles cuyo ángulo se puede dirigir a cualquier lado
- La implementación rápida reduce el tiempo de instalación
- La actualización rápida admite el sistema de transmisión en paralelo
- Materiales posibles para la chaqueta externa: PVC, LSZH u otros.
| Monomodo | Multimodo | |
| Pérdida por inserción | ≤0.30 dB | ≤0.30 dB |
| Pérdida de retorno | ≥50 dB (PC) , ≥60 dB (APC) | / |
| Durabilidad | < 0.20 dB cambio típico, 1000 acoplamientos | / |
| Temperatura de operación | -40 a 85°C | -40 a 85°C |

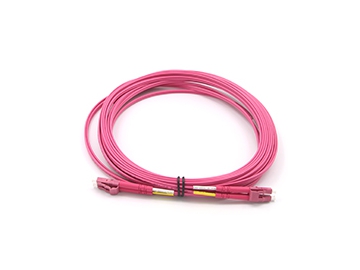

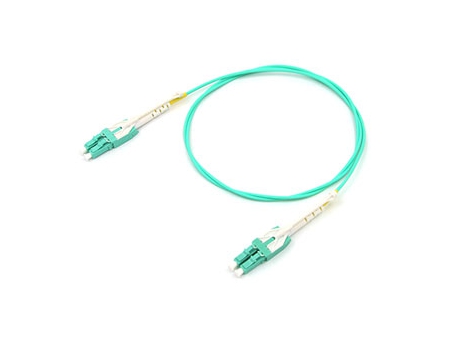

Este patchcord LC monomodo dúplex es ideal para distribuidores de fibra de alta densidad. El cable dúplex de alta flexibilidad reduce el congestionamiento del cable y se enchufa y desenchufa al panel fácilmente proporcionando una organización e instalación convenientes.
Características- Cable redondo delgado
- LC dúplex con una bota, fácil de enchufar y de desenchufar
- Conector LC estándar dúplex compatible
- Alta transmisión, 100% conforme las normas IEC
- La implementación rápida reduce el tiempo de instalación
- La actualización rápida admite el sistema de transmisión en paralelo
- Materiales posibles para la chaqueta externa: PVC, LSZH y otros
- Tipo de fibra: ODNR, OFNP
- Largo del cable personalizado
| Monomodo | Multimodo | |
| Pérdida por inserción | ≤0.30 dB | ≤0.30 dB |
| Pérdida de retorno | ≥50 dB (PC) , ≥60 dB (APC) | / |
| Durabilidad | < 0.20 dB cambio típico, 1000 acoplamientos [W用1] | / |
| Temperatura de operación | -40 a 85°C | -40 a 85°C |

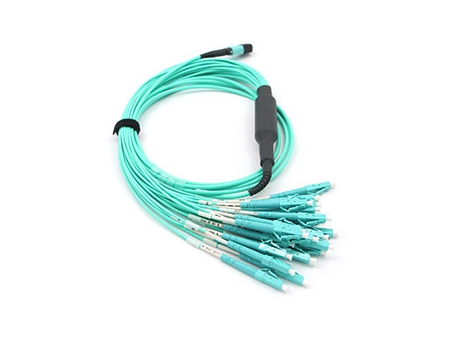

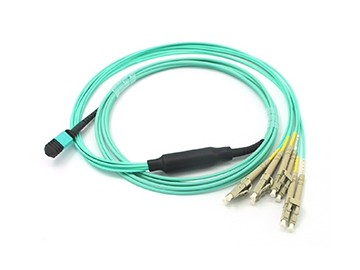

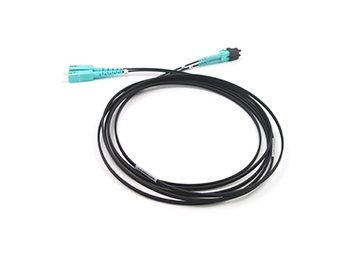

El cable pigtail se utiliza para conectar el conector MTP / MPO de 12 núcleos con el conector LC en el cable troncal. En KOC proporcionamos largos estándar y personalizados de las ramificaciones. Si el equipo de red se encuentra cerca de los marcos de los distribuidores MTP, se reduce el largo del cable pigtail. Para el hardware y el equipo en el mismo gabinete, los cables de red más largos se pueden adaptar en cualquier ubicación, y las ramificaciones se pueden enrollar fácilmente en el organizador de cable vertical.
Características- Conectores de alta precisión y baja pérdida
- Actualización sin problemas al centro de datos de última generación para 40GbE y 100GbE
- Opciones del material para la chaqueta externa: PVC, LSZH y otros.
- Grado ignífugo del cable: OFNR, OFNP, y LSZH
| Monomodo | Multimodo | |||
| MTP / MPO | LC | MTP / MPO | LC | |
| Pérdida por inserción | ≤0.30 dB | ≤0.3 dB | Pérdida baja ≤0.35 dB | ≤0.3 dB |
| Pérdida estándar ≤ 0.7 dB | Pérdida estándar ≤0.5 dB | |||
| Pérdida de retorno | ≥60 dB | ≥50 dB | ≥30 dB | ≥30 dB |
| Vida útil | < 0.cambio típico, 500 acoplamientos | |||
| Temperatura de operación | -40 a 85°C | |||

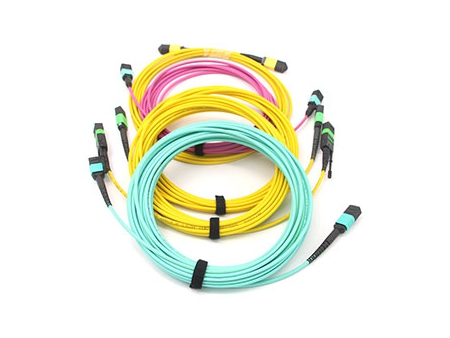

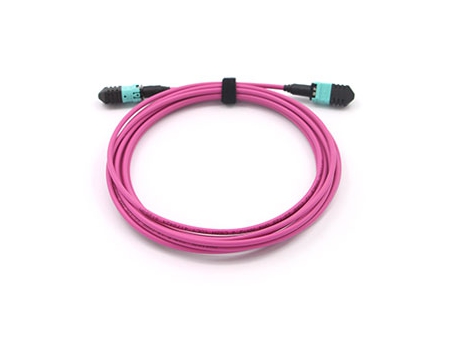

El cable troncal pre-terminado se puede producir con una cantidad de 4 a 144 núcleos, y viene con 8/12 conectores MTO en ambos extremos. Los kits de cable y conectores MPO de calidad superior garantizan una baja pérdida por inserción y de retorno para redes de alta velocidad. Su diseño plug-and-play reduce en gran medida la instalación inicial y los costos generales de mantenimiento. Este cable troncal también es apto para módulos plug-and-play o distribuidores MTP / MPO para conexiones de extensión en múltiples niveles. El cable troncal extendido puede conectarse con otros distribuidores o cables pigtails.
Características- Conectores MTP / MPO de alta precisión y baja pérdida
- Conectores MTP/MPO ensamblados a ambos extremos del cable. Rendimiento óptico 100% probado
- Tres opciones de polaridad del cableado, A B C
- Puede proporcionar de 4 a 144 conexiones de núcleos de fibra
- Grado ignífugo: OFNR, OFNP, y LSZH
- Los cables personalizados, los cables troncales, los cables de extensión, y los cables ramificados tienen longitudes precisas
- Tubo de tracción para facilitar la instalación in situ
- Minimiza los fallos, reduce el espacio de cableado y acorta el tiempo de instalación
- Actualización sin problemas al centro de datos de última generación para 40GbE y 100GbE
- Opciones del material para la chaqueta externa: PVC, LSZH, y otros.
| Monomodo | Multimodo | |
| Baja pérdida por inserción | Baja pérdida≤0.35 dB | Baja pérdida ≤0.35 dB |
| Pérdida estándar ≤0.7 dB | Pérdida estándar ≤0.5 dB | |
| Baja pérdida de retorno | ≥60 dB | ≥30 dB |
| Temperatura de operación | -40℃~ 85℃ | |
| 40G | 40G 8 fibras | |
| 100G | 100G 20 fibras | |
- Mínima pérdida por inserción y de retorno

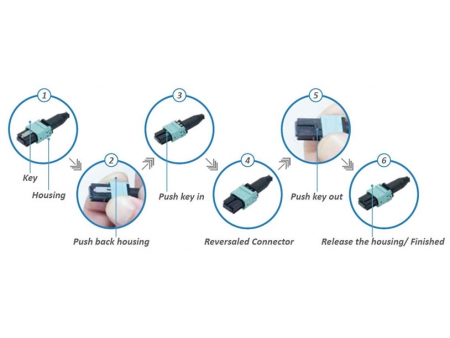

- No es necesario usar ninguna herramienta para cambiar la polaridad en campo
- Permite intercambiar rápidamente género y polaridad en campo sin cambiar la carcasa
- Buena intercambiabilidad
- Larga vida útil
- Gran resistencia a la temperatura
- Distintos tipos de botas disponibles
- Standard: Núcleo Telcordia GR-1435
| Ítem | Monomodo | Multimodo | |||
| Estándar | Pérdida baja | Estándar | Pérdida baja | ||
| Baja pérdida por inserción | ≤0.75 dB típica ≤0.5 dB | ≤0.35 dB típica ≤0.2 dB | ≤0.5 dB típica ≤0.35 dB | ≤0.35 dB típica ≤0.2 dB | |
| Baja pérdida de retorno | ≥60 dB (APC) | ≥30 dB (PC) | |||
| Repetición | ≤0.1dB | ||||
| Vida útil | < 0.2 cambio típico, 500 acoplamientos | ||||
| Intercambiabilidad | ≤0.2dB | ||||
| Resistencia a la tracción | >70N | ||||
| Temperatura de operación | /-40 a 85°C | ||||
