Relé electromagnético NNC68BZL-4Z (relé HH54P) Fabricante

Relé electromagnético NNC68BZL-4Z (relé HH54P)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-2-8-nnc68bzl-4z-electromagnetic-relay.html

Nuestro relé electromagnético NNC68BZL-4Z (relé HH54P) se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otras aplicaciones.

Características

Este relé electromagnético NNC68BZL-4Z (relé HH54P) hace uso de contactos de conmutación que abarcan dos grupos de 6.5A/10A y cuatro grupos de 5A.
Se puede soldar directamente sobre la placa de circuito impreso o montar sobre un zócalo.
Se puede dotar opcionalmente con una luz indicadora LED y resistencia.

Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

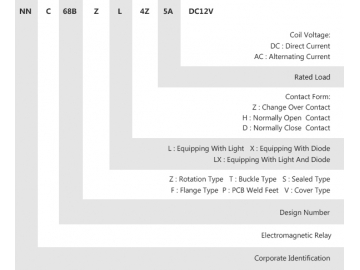

Descripción del modelo

Parámetros del contacto

Tipo de contacto	4Z,4H,4D
Carga del contacto	5A
Tensión de conmutación máxima	240VAC 5A 28VDC 5A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	75	37.5	8	4
Resistencia de la bobina (±10%) Ω	160	640	13750	55000
Consumo de potencia nominal W	0.9W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	100	50	10.9	5.4
Resistencia de la bobina (±10%) Ω	42	168	3532	14259
Consumo de potencia nominal W	1.2VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético NNC68BZL-4Z (relé HH54P)

Voltaje de la bobina		DC:3 - 220V AC:3-380V
Tiempo de entrada		≤15ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min ( 1mA de corriente residual)
	Entre los contactos heteropolares	1000VAC/1min ( 1mA de corriente residual)
	Entre los contactos y la bobina	1500VAC/1min ( 1mA de corriente residual)
Dimensiones	27.3 ×21 ×36.2mm
Peso	Aproximadamente 40g

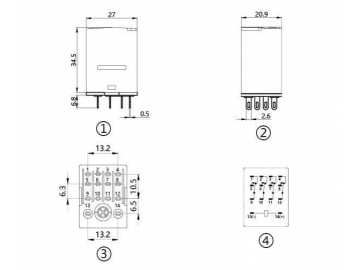

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
