Racor cónico de 60º con codo hembra de 90º BSP, 22691(W)(T) No se pudo guardar el archivo, carpeta Racores en descarga
Solicite un presupuesto
Uso: para utilizarlo con mangueras hidráulicas trenzadas
Materiales:- Racor cónico de 60º con codo hembra de 90º BSP, de acero inoxidable
- Racor cónico de 60º con codo hembra de 90º BSP, de acero inoxidable

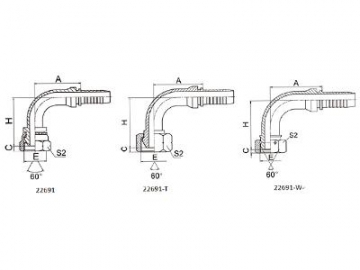

Pieza Nº | Rosca | Diámetro de la manguera | Dimensiones | |||||
E | DN | DASH | A | C | H | S2 | ||
22691-04-04 | G1/4''×19 | 6 | 04 | 30 | 5.5 | 36.5 | 19 | |
22691-06-05 | G3/8''×19 | 8 | 05 | 33 | 6.3 | 40.7 | 22 | |
22691-06-06 | G3/8''×19 | 10 | 06 | 35.3 | 6.3 | 43 | 22 | |
22691-08-08 | G1/2''×14 | 12 | 08 | 41 | 7.5 | 51 | 27 | |
22691-10-10 | G5/8''×14 | 16 | 10 | 56.5 | 9.5 | 56 | 30 | |
22691-12-12 | G3/4''×14 | 20 | 12 | 65.5 | 10.9 | 66 | 32 | |
22691-16-12T | G1''×11 | 20 | 12 | 65.5 | 11.7 | 68.3 | 41 | |
22691-16-16 | G1''×11 | 25 | 16 | 76.7 | 11.7 | 73.8 | 41 | |
22691-20-16T | G1.1/4''×11 | 25 | 16 | 78 | 11 | 69.5 | 50 | |
22691-20-20W | G1.1/4''×11 | 32 | 20 | 91.5 | 11 | 84.3 | 50 | |
22691-24-24W | G1.1/2''×11 | 40 | 24 | 109.4 | 13 | 103 | 55 | |
22691-32-32W | G2''×11 | 50 | 32 | 131.8 | 16 | 123.3 | 70 |
