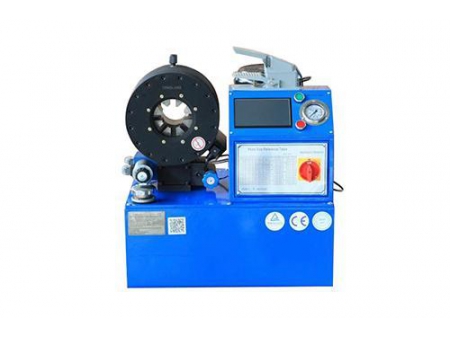

Prensa para mangueras hidraulicas, con pantalla táctil YONG-FENG F20DS
Aplicaciones

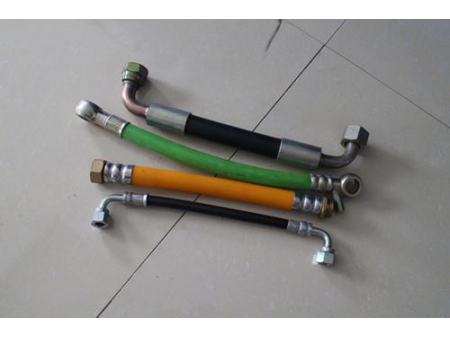

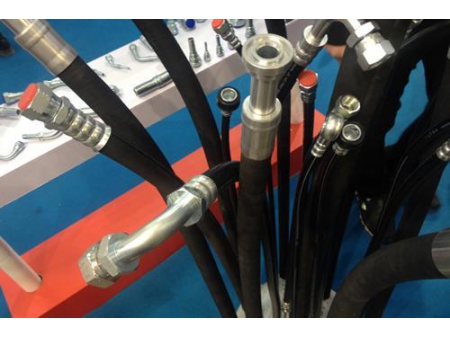

La Prensa para mangueras hidraulicas, con pantalla táctil YONG-FENG F20DS tiene una fuerza de crimpado de 3200 KN. Cuenta con 12 sets de terrajas estándar, con un rango de crimpado de 6 a 56 mm. Estas máquinas se usan mucho en el trabajo con tuberías de combustible de alta presión, mangueras industriales y para incendios, cables de freno para automóviles, mangueras para agua y mangueras para acondicionadores de aire.
Diámetro interno máximo
Mangueras industriales: 2"
Mangueras con 2 alambres trenzados: 1½"
Mangueras con 4 alambres en espiral: 1¼"
Mangueras de baja presión φ6, φ8, φ10, φ12

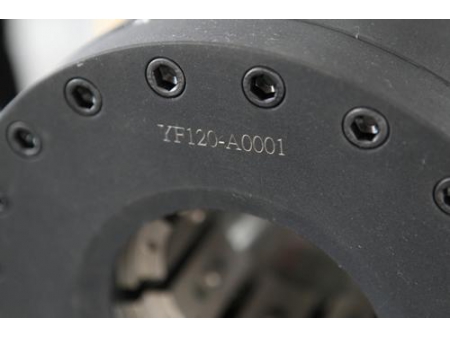

Material del cabezal de crimpado | ACERO FORJADO |
Rango de crimpado | 6-65mm |
Tamaño de la manguera | 1¼", 4SN |
Rango máximo de crimpado | 90mm |
Abertura sin terraja | 96mm |
Abertura | 21mm |
Presión del sistema | 31,5Mpa |
Fuerza de crimpado | 3200kN |
Potencia | 3kw/4kw |
Voltaje estándar | Individualizable |
Control | Controlador lógico programable/Pantalla táctil |
Terrajas estándar | 12 sets |
Peso | 220kg |
Dimensiones (L x W x H) | 620*500*660mm |

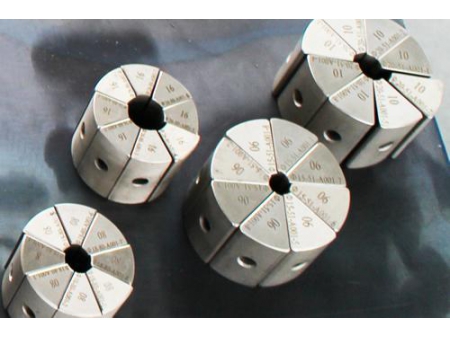

Especificaciones de las terrajas
Terrajas de alta presión:No. | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 |
Rango de crimpado | 15-25mm | 18-28mm | 20-30mm | 23-33mm | 26-36mm | 29-39mm | 37-47mm | 46-56mm |
Longitud | 65mm | 65mm | 65mm | 65mm | 65mm | 65mm | 70mm | 70mm |
Terrajas de baja presión:
No. | Φ6 | Φ8 | Φ10 | Φ12 |
Rango de crimpado | 6-16mm | 8-18mm | 10-20mm | 12-22mm |
Longitud | 35mm | 35mm | 35mm | 35mm |
Detalles
Prensa para mangueras hidraulicas, pantalla táctilLas máquinas crimpadoras con controlador lógico programable (PLC) superan a las máquinas tradicionales debido a que cuentan con obvias ventajas:

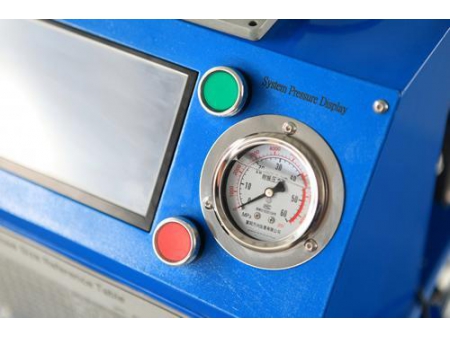

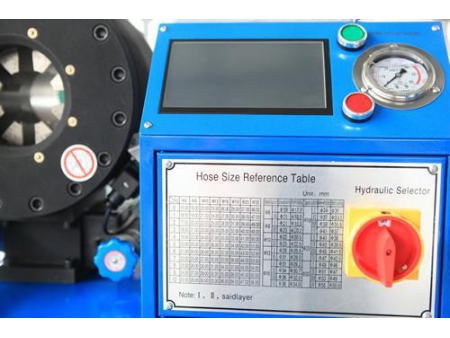

- El panel de operación con pantalla táctil es claro y fácil de entender. Responde con rapidez y se opera en forma simple.

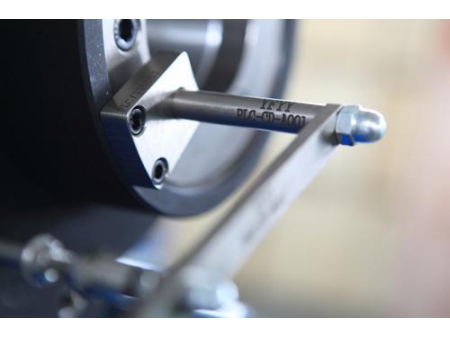

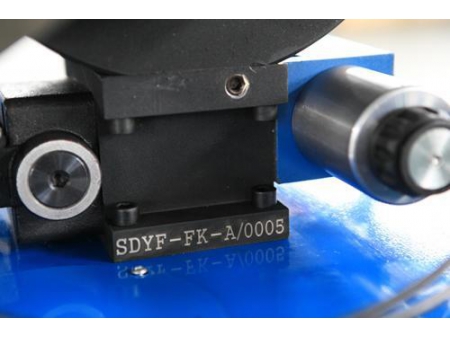

- Una regla eléctrica con controlador lógico programable reemplaza al ajuste manual tradicional. Su precisión en el crimpado es de 0,01 mm, diez veces superior a la del equipo tradicional.
- El crimpado es más preciso, al tiempo que más limpio.
Materiales

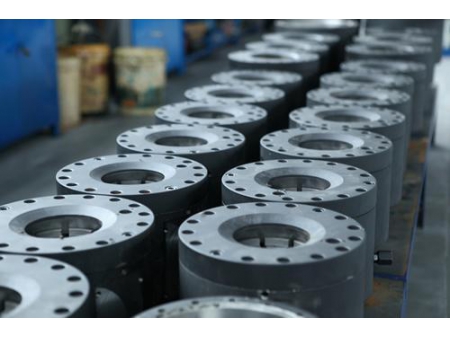

El tanque de aceite y el pistón están hechos con cromo 40, cuya dureza superficial es de HRC26-30, mientras que la dureza de la capa operativa es HRC59-63. Esta capa tiene un grosor de 2 mm.
Sistema de conducción hidráulica
Al tratarse de una conexión sin tuberías, el sistema hidráulico es hermético, se calienta poco, y la conducción de la presión es estable. Esto mejora el rendimiento de la crimpadora.

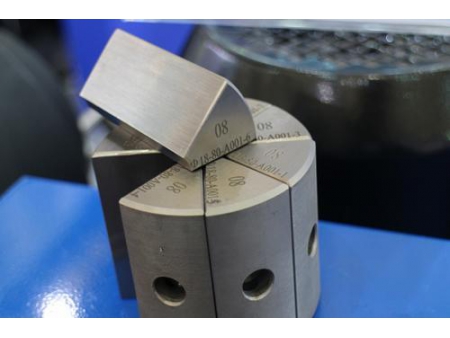

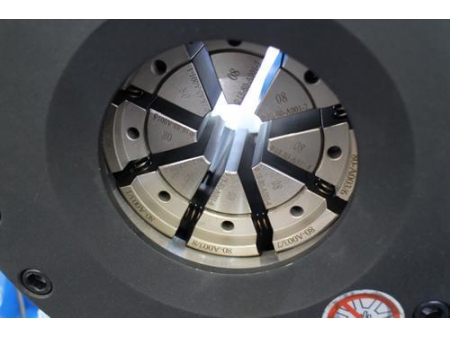

Conexión de las terrajas

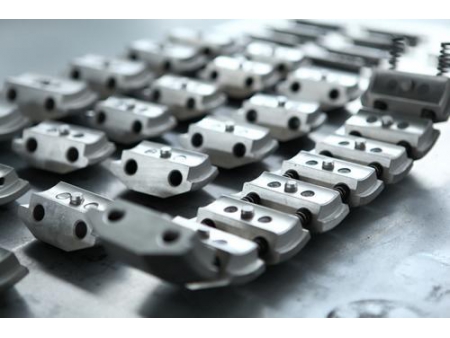

Las terrajas se conectan con imanes. Estos facilitan su ensamble y desarmado, y hacen que el crimpado sea parejo. El material de las terrajas es acero cromado 12.
