Secador de lecho fluidizado serie GFG
Principios
El secador de lecho fluidizado de alta eficiencia utiliza aire purificado y calentado ingresado desde la parte inferior de la cámara con un ventilador de succión. La fluidización de materias primas es posible por medio de la revolución y la presión negativa dentro de la cámara. La humedad se evapora rápidamente y se elimina para un secado de materiales de alta calidad.
| Ítems | Especificaciones | |||||||||
| Capacidad de producción | kg | 60 | 100 | 120 | 150 | 200 | 300 | 500 | 1000 | |
| Ventilador | Velocidad | m3/h | 2361 | 3488 | 4000 | 4901 | 6032 | 7800 | 10800 | 15000 |
| Presión de aire | mmH2O | 594 | 533 | 533 | 679 | 787 | 950 | 950 | 1200 | |
| Energía | kw | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 45 | 75 | |
| Energía para agitación | kw | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 1.5 | 1.5 | 2.2 | |
| Velocidad de mezcla | rpm | 11 | ||||||||
| Consumo de aire | kg/h | 141 | 170 | 170 | 240 | 282 | 366 | 451 | 800 | |
| Tiempo de operación | min | 15-30 (depende de la materia prima) | ||||||||
| Altura | mm | 2700 | 2900 | 2900 | 2900 | 3300 | 3800 | 4200 | 5800 | |

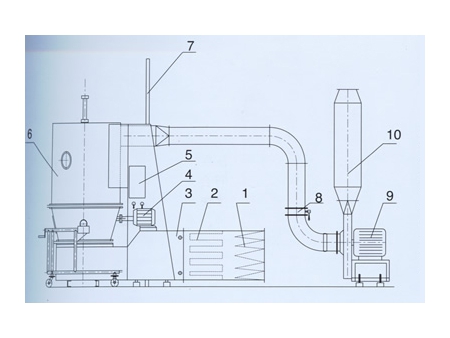

Gráfico de instalación
2. Filtro de eficiencia sub-alta
3. Calentador
4. Motor
5. Gabinete de control
6. Recolector de polvo
7. Pared de separación
8. Puerta de aire
9. Ventilador
10. Silenciador
Características
La estructura del lecho fluidizado es redonda para evitar ángulos muertos que dificultarían la limpieza.
Dentro de la tolva hay un dispositivo de revolución para poder evitar la aglomeración de la materia prima.
Los gránulos se descargan por medio del método de vuelque. El sistema descargado puede diseñarse de manera personalizada.
