Materiales magnéticos blandos

Alambre de aleación magnética suave

Su fuente de confianza para la fabricación de aleaciones de precisión

Los materiales magnéticos blandos son aleaciones con alta permeabilidad magnética, baja coercitividad y mínima pérdida de energía durante los ciclos de magnetización y desmagnetización. Estas propiedades los hacen ideales para aplicaciones que involucran campos magnéticos alternos o fluctuantes, como transformadores, motores e inductores.

Grados disponibles: 1J06, 1J12, 1J17, 1J18, 1J22, 1J30, 1J36, 1J38, 1J46, 1J50, 1J51, 1J54, 1J76, 1J77, 1J79, 1J80, 1J85, 1J87

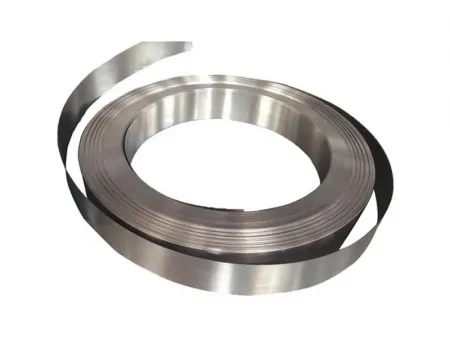

Tira/fleje

Espesor: 0.02mm-2.0mm

Ancho: 3mm-500mm

Longitud: Tira enrollada o cortada a medida (hasta 5000m)
Placa / Lámina

Espesor: 0.3mm-10mm

Ancho: 100mm-1000mm

Longitud: 500mm-2000mm
Varilla

Diámetro: Ø5mm-Ø50mm

Longitud: 100mm-2000mm

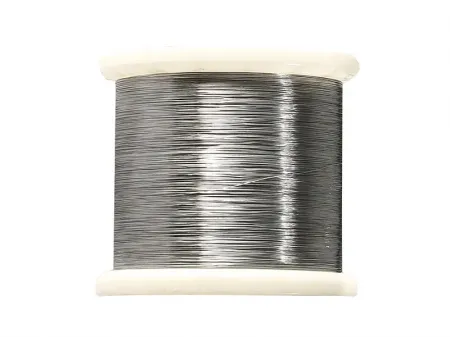

Alambre

Diámetro: Ø0.02mm-Ø3mm

Formas de entrega: Superficie brillante o superficie anodizada, suministrada en bobinas

Propiedades magnéticas

Material	Aleación de níquel-hierro	Aleación de cobalto-hierro
Inducción saturada (Bs)	0.8-1.6 T	2.0-2.3 T
Permeabilidad magnética inicial (μi)	10,000-100,000	1,000-5,000
Coercitividad (hc)	≤2 A/m	≤15 A/m
Pérdida por histéresis (W/kg)	Muy bajo	Medio

Propiedades eléctricas

Resistividad eléctrica
Aleación de níquel-hierro	50-60×10⁻⁶ Ω·cm

Propiedades mecánicas

Fureza
Aleación de níquel-hierro	150-200 HV
Densidad
Aleación de níquel-hierro	8.1g/cm³
Aleación de cobalto-hierro	8.3g/cm³

Composición química

Grados de aleación	Carbono (C)	Azufre (S)	Fósforo (P)	Manganeso (Mn)	Silicio (Si)	Níquel (Ni)	Cromo (Cr)	Cobalto (Co)	Molibdeno (Mo)	Cobre (Cu)	Aluminio (Al)	Niobio (Nb)	Hierro (Fe)	Otros elementos
	No mayor que
1J06	0.04	0.015	0.015	≤0.10	≤0.15	-	-	-	-	-	5.5-6.5	-	Resto	-
1J12	0.03	0.015	0.015	≤0.10	≤0.15	-	-	-	-	-	11.6-12.4		Resto	-
1J17	0.03	0.02	0.02	≤0.60	≤0.20	-	15.5-16.5	-	-	-	-	-	Resto	-
1J18	0.03	0.02	0.02	0.3-0.7	≤0.15	0.5-0.7	17-18.5	-	-	-	-	-	Resto	Ti.0.3-0.7
1J22	0.04	0.02	0.02	≤0.3	≤0.3	≤0.5	-	49-51	-	≤0.2	-	-	Resto	V.0.8-1.8
1J30	0.04	0.02	0.02	≤0.40	≤0.30	29.5-30.5	-	-	-	-	-	-	Resto	-
1J36	0.03	0.02	0.02	≤0.60	≤0.20	35.0-37.0	-	-	-	-	-	-	Resto	-
1J38	0.03	0.05	0.02	0.3-0.6	0.15-0.3	37.5-38.5	12.5-13.5	-	-	-	-	-	Resto	-
1J46	0.03	0.02	0.02	0.6-1.1	0.15-0.3	45.0-46.5	-	-	-	≤0.2	-	-	Resto	-
1J50	0.03	0.02	0.02	0.3-0.6	0.15-0.3	49-50.5	-	-	-	≤0.2	-	-	Resto	-
1J51	0.03	0.02	0.02	03-0.6	0.15-0.3	49-50.5	-	-	-	≤0.2	-	-	Resto	-
1J54	0.03	0.02	0.02	0.3-0.6	1.1-1.4	49.5-51	3.8-42	-	-	≤0.2	-	-	Resto	-
1J76	0.03	0.02	0.02	0.3-0.6	0.15-0.3	75.0-76.5	1.8-22	-	-	4.8-5.2	-	-	Resto	-
1J77	0.03	0.02	0.02	0.3-0.6	0.15-0.3	75.5-78	-	-	3.9-4.5	4.8-6.0	-	-	Resto	-
1J79	0.03	0.02	0.02	0.6-1.10	0.3-0.5	78.5-80.0	-	-	3.8-4.1	≤0.2	-	-	Resto	-
1J80	0.03	0.02	0.02	0.6-1.10	1.1-1.5	79.0-81.5	2.6-3.0	-	-	≤0.2	-	-	Resto	-
1J85	0.03	0.02	0.02	0.3-0.60	0.15-0.3	79.0-81.0	-	-	4.8-5.2	≤0.2	-	-	Resto	-
1J87	0.03	0.02	0.02	03-0.6	≤0.3	78.5-80.5	-	-	1.6-22	-	-	6.5-7.5	Resto	-

Características

Fácilmente magnetizable y desmagnetizable
Requiere una energía mínima para revertir la magnetización
Pérdida mínima de energía debido a la histéresis y las corrientes de Foucault
Alta densidad de flujo magnético de saturación, lo que garantiza un rendimiento magnético eficaz

Aplicaciones

Generación y distribución de energía: núcleos de transformadores, estatores y rotores en generadores
Electrónica de consumo: blindaje magnético, inductores y transformadores pequeños
Automoción: motores de vehículos eléctricos, sensores y sistemas de carga inductiva
Médico: sistemas de resonancia magnética y otros dispositivos de imágenes médicas
Aeroespacial: Motores y actuadores de alto rendimiento
