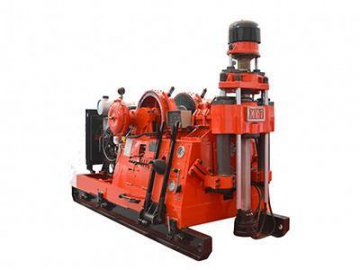

Equipo de perforación de núcleos XY-6
Solicite un presupuesto
El equipo de perforación de núcleos XY-6 es un nuevo tipo de perforadora de núcleos múltiple que usa principalmente el mecanismo de perforación con broca diamantada. Es perfecta para la exploración geológica, metalurgia, extracción de carbón, hidrología, pozos de agua y construcciones que requieren una perforación de gran diámetro. Entre sus ventajas sobresalen su estructura simple, fácil operación y mantenimiento conveniente. Logra una profundidad de perforación de 2200m.
ParámetrosParámetros básicos | Profundidad de perforación | 2200m | |
Carrera de alimentación | 600mm | ||
Dimensiones externas (de la perforadora | 3700×1300×2340 mm (con motor eléctrico) | ||
(largo x ancho x alto) | 3850×1300×2340 mm (con motor diesel) | ||
Peso neto de la máquina (excluyendo el motor) | 4300 kg | ||
Motor | Nombre | Motor eléctrico | Motor diesel |
Modelo | Y280S-4B3 | YC6B135Z-D20 | |
Potencia | 75KW | 90KW | |
Velocidad de rotación | 1480r/min | 1500r/min | |
Rotación | Velocidad de rotación vertical | Rotación horaria: 65, 112, 125, 195, 217, 294, 379, 423, 520, 570, 821, 1009r/min; rotación antihoraria: 65, 125r/min | |
Par vertical máximo | 8500Nm | ||
Diámetro del eje vertical | 93mm | ||
Ángulo de rotación | 0-360° | ||
Mecanismo de alimentación | Capacidad de elevación | 200kN | |
Capacidad de presurización | 100kN | ||
Carrera del eje | 800mm | ||
Cabrestante | Tipo | freno hidráulico planetario | |
Capacidad de elevación del cable de tres capas | Máxima 85kN | ||
Velocidad de elevación del cable de 3 capas | 0.45, 0.79, 1.37, 2.07, 2.98, 3.67, 0.88, 1.53, 2.67, 4.02, 5.79, 7.11m/s | ||
Diámetro del carrete | 330mm | ||
Diámetro del cable de acero | 21.5mm | ||
Capacidad del cable de acero | 120m | ||
Freno hidráulico | Velocidad de rotación de trabajo | 700-1800r/min | |
Velocidad de equilibrio del cable | 3-8m/s | ||
Carga equilibrada del cable | 50KN | ||
Sistema hidráulico | Modelo de la bomba de aceite | CBT-F430 -AFH6 | |
Volumen de cilindrada de la bomba | 30ml/r | ||
Presión del sistema | 12MPa |
- Nuestro equipo de perforación de núcleos XY-6 tiene una velocidad de rotación de 65-1009 rmp con 12 cambios de velocidad. Ofrece varias técnicas de perforación de alta eficiencia para una mejor extracción de núcleos, a saber, la rotación de impacto, la perforación direccional, el muestreo continuo de circulación inversa, etc. Además, satisface las necesidades del método general de ajuste de apertura y tiene una estupenda adaptabilidad.
- Está sujetado con un resorte que amplifica la fuerza de la varilla de unión y tiene una estructura de mandril hidráulico cerrado liberado hidráulicamente, así como una estructura de deslizamiento de aleación dura soldada. Proporciona una notable fuerza de sujeción, una larga vida útil y un funcionamiento fiable.
- Está equipado con un freno hidráulico hace posible el descenso estable y seguro de la herramienta de perforación, freno de banda de larga duración, bomba de aceite y sistema hidráulico de baja temperatura para un rendimiento estable.
- Incorpora componentes universales de alta calidad, como la caja de cambios de marca, el embrague y el eje de la junta universal, que tienen una larga vida útil, son fáciles de cambiar y brindan un rendimiento de trabajo confiable.
- Realiza el monitoreo y alarma de parámetros como el par motor, la presión de perforación, el volumen y presión de la bomba, a fin de prevenir y reducir accidentes durante los trabajos de perforación.
- Presenta un elevado par de salida, gran fuerza y profundidad de perforación, así como uan diversidad de aplicaciones.
