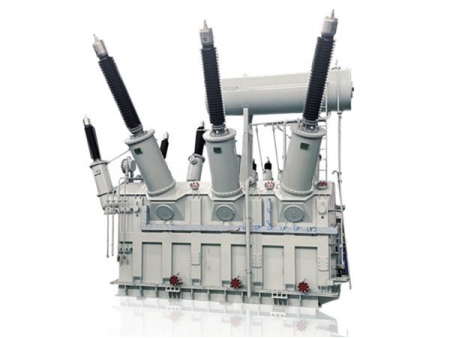

Transformadores de Ultra Alta Tensión (110kV-220kV)

Solicite un presupuesto

Nosotros: http://electrical-transformers.com.ar/1-1-ultra-high-voltage-power-transformer.html

Nuestros transformadores de ultra alta tensión son óptimos y validados por el software de análisis de Toshiba, así como por los programas de cálculo especializados desarrollados por nuestra empresa, abarcando todos los componentes, desde los núcleos, bobinas, cuerpos hasta los tanques de aceite. En Yawei, utilizamos materiales de alta calidad, fabricación eficiente y proceso superior para garantizar la calidad de nuestros transformadores. Nuestros productos son adecuados tanto para centrales eléctricas y subestaciones, como para grandes empresas, mineras y químicas.

Características

Tamaño compacto y peso ligero;
Bajas pérdidas, baja distribución local y poco ruido;
Calidad superior, ahorro de energía, fácil instalación y mantenimiento, funcionamiento fiable y bajo coste

Parámetros técnicos

Transformador 110kV
Capacidad nominal (kVA)	Combinación de voltaje			Símbolo de conexión	Pérdida sin carga (kW)	Pérdida bajo carga (kW) (75°C)	Impendancia de cortocircuito (%)	Corriente sin carga (%)	Peso (kg)		Dimensiones (mm)
Capacidad nominal (kVA)	Alta tensión (kV)	Rango de derivaciones (%)	Baja tensión (kV)	Símbolo de conexión	Pérdida sin carga (kW)	Pérdida bajo carga (kW) (75°C)	Impendancia de cortocircuito (%)	Corriente sin carga (%)	Aceite	Total	Largura	Ancho	Altura
6300	100121	±8x1,25%	6.36.610.511.0	YNd11	10	36.9	10.5%	0.6	6500	21100	4540	4350	4580
8000					12	45		0.6	7260	24600	4860	4400	4630
10000					14.2	53.1		0.5	7860	27900	4900	4450	4830
12500					16.8	63		0.5	8600	31600	5010	4500	4960
16000					20	77		0.45	9300	35600	5620	4520	5080
20000					24	91.7		0.4	10000	39800	5730	4550	5200
25000					28.4	110.7		0.4	11100	45200	5820	4590	5290
31500					33.5	133.2		0.35	12500	49600	5930	4820	5400
40000					40.4	156.6		0.3	13700	57100	6100	4930	5500
50000					47	194.4		0.25	14800	64700	6450	5050	5590
63000					56.8	234		0.25	15600	71800	6970	5190	5690

Transformador de potencia de 220kV
Capacidad nominal (kVA)	Alta tensión (kV)	Rango de derivaciones (%)	Baja tensión (kV)	Símbolo de conexión	Impendancia de cortocircuito (%)	Pérdida sin carga (kW)	Pérdida bajo carga (kW)	Corriente sin carga (%)
31500	220230	±8 x 1,25%±8 x 1,5%	6.36.610.51113.815.7518203538.5	Ynd11	12-14	32	128	0.7
40000						41	149	0.7
50000						49	180	0.65
63000						58	209	0.65
75000						67	238	0.6
90000						77	274	0.55
120000						94	328	0.55
150000						112	385	0.5
160000						117	404	0.49
180000						128	436	0.46
240000						160	539	0.42
