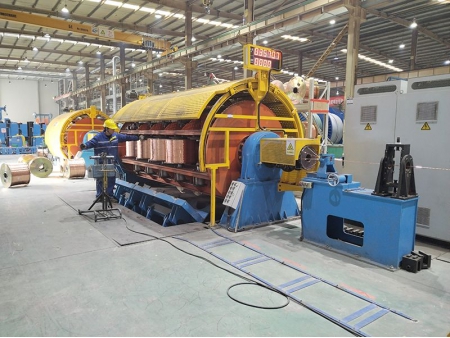

Cableadora Rígida, KJ630; Trenzadora de Cables
Línea de trenzado rígido para la fabricación de conductores de cobre y aluminio con secciones transversales grandes
Trenzadora rígida: Trenzado eficaz para conductores de gran sección
Nuestra innovadora cableadora rígida KJ630, ha sido específicamente diseñada para optimizar la producción de conductores de cobre y aluminio de secciones transversales amplias. Esta avanzada solución en maquinaria de trenzado no solo eleva el estándar de calidad en los resultados de trenzado, sino que también elimina la necesidad de etapas adicionales de trenzado, optimizando así todo el proceso de producción. Capaz de manejar tanto conductores redondos como en configuración de abanico, la KJ630 también ofrece funcionalidades de pre-torcido y compactación en conductores segmentados, garantizando una eficiencia y versatilidad sin precedentes.
- Bastidor con una estructura más resistente, para garantizar un mejor funcionamiento a altas velocidades
- Doble tracción activa y soportes para aumentar la resistencia y la fuerza de tiro
- El sistema de distribución natural del cable evita la abrasión del mismo durante el trenzado
- Detección automática de rotura de cable y parada inmediata de la máquina para una mayor seguridad
- Control PLC para un funcionamiento suave, un rendimiento fiable y una gran automatización
| Nº de tambores en bastidor | 6, 12, 18, 24, 30, 36 |
| Diámetro del alambre simple | cobre: 1,5-4,5mm |
| aluminio: 1,8-5,0mm | |
| aleación de aluminio: 1,5-4,5mm | |
| Velocidad de rotación del bastidor | Bobina de 6: 220 r/min Bobina de 12: 200 r/min |
| Bobina de 18: 180 r/min Bobina de 24: 160 r/min | |
| 30 bobinas:120r/min | |
| Bobina de 36: 100 r/min | |
| Paso del cableado | Bobina de 6: 37-500 mm Bobina de 12: 44-590 mm |
| Bobina de 18: 52-694 mm | |
| Bobina de 24: 61-819 mm | |
| 30 bobinas:72-965mm | |
| Bobina 36: 85-1300 mm | |
| Velocidad de la línea | 6.9~53m/min |
| Tamaño de la bobina en bastidor | PND 630 |
| Altura central | 1100mm |
| Unidad de cabrestante | Ø2000 (2500、3150) Cabrestante de tiro doble |

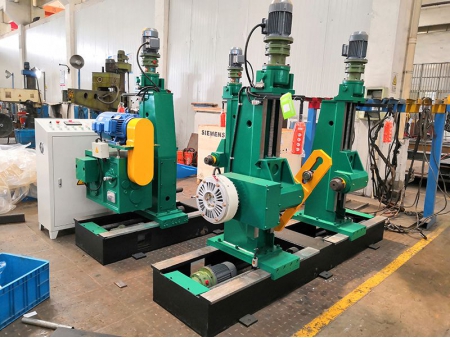

Desenrollador
- Opcional con control mecánico de tensión o tensado con frenos de partículas magnéticas, lo que garantiza un control de tensión estable y ajustable
- Parada automática de la máquina en caso de rotura del hilo

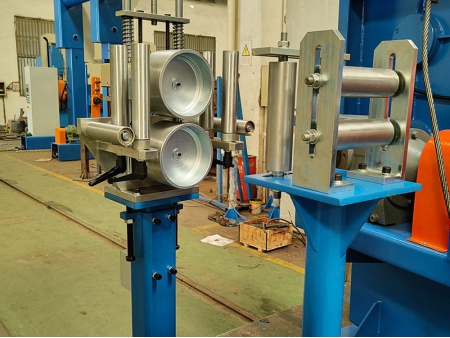

Guía para alambres

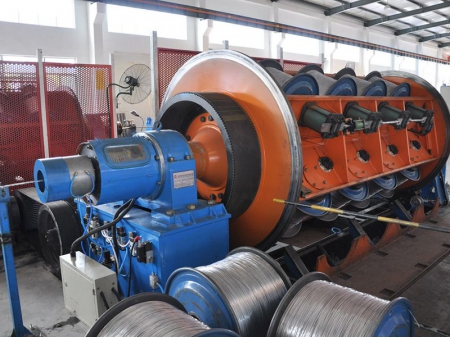

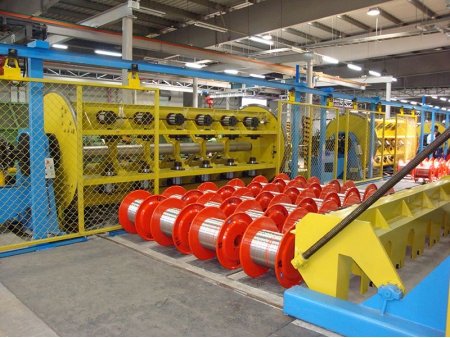

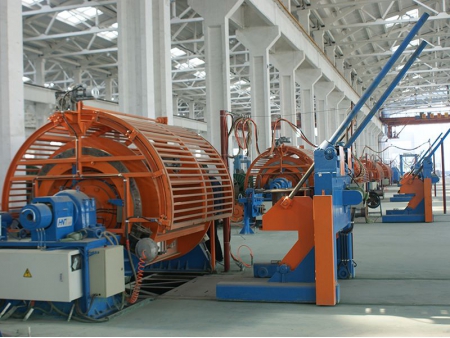

Bastidor de trenzado

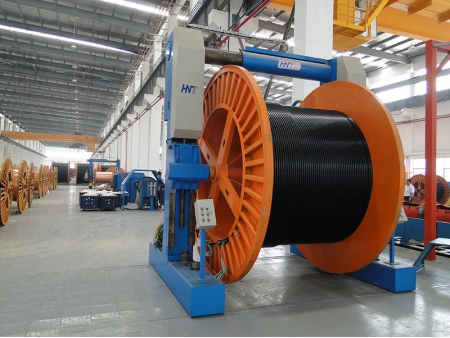

Enrollador
- Sujeción motorizada del alambre con mecanismos de protección mecánica y eléctrica
- Fácil carga y descarga de las bobinas de alambre
- Sincronización con la máquina principal para una tensión continua durante el funcionamiento y una parada retardada tras la parada de la máquina

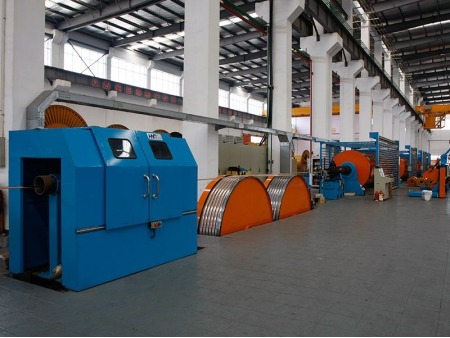

Cabrestante de rueda doble
- Ruedas de doble tracción con distribución natural del cable para evitar daños en el conductor
- Sistema de presión neumática para evitar el deslizamiento del cable durante el arranque
- Excelente sincronización y fuerza de tracción
- Protección de sobrecarga de seguridad con acoplamiento de pasador
Contador de metros
- Contador electrónico sin contacto para mediciones precisas y fiables
- Contador de metros mecánico incluido

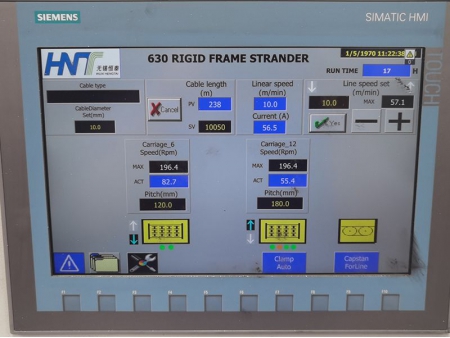

Sistema de control
- Control PLC Siemens, funcionamiento uniforme y fiable.
- Todos los parámetros técnicos pueden ajustarse a través de la interfaz de la pantalla táctil, y puede almacenar los parámetros del proceso de producción.
