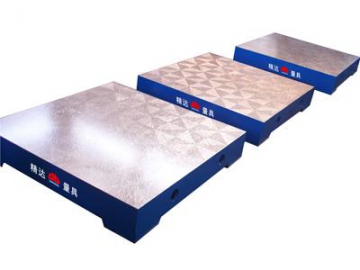

Mármol de control de fundición
El mármol de control de fundición sirve de base de medición y se utiliza para el control de la tolerancia geométrica de las piezas de maquinaria como la llanura, la rectitud, etc. También puede utilizarse para el trazado, mecanizado abrasivo, instalación de equipos, etc. El aspecto de este producto puede ser de tipo placa o de tipo caja. Su precisión puede ser de grado 0, grado 1, grado 2, grado 3.
Cuando el mármol de control de fundición está desgastado, podemos rasparlo para restaurar su precisión. Además, puede utilizar el método de coloración para inspeccionar la llanura, que es precisa, directa y adecuada.
TamañoPodemos hacer el producto de un tamaño de 100mm×100mm hasta 4000mm×10,000mm. Utilizamos el método de empalme para fabricar los productos grandes. En nuestra fábrica, podemos hacer productos de tamaño personalizado de acuerdo con los dibujos y acuerdos entre las dos partes.
ObservaciónLa calidad del hierro fundido y del tratamiento térmico tiene un gran impacto en el funcionamiento del mármol de ajuste. La superficie de trabajo se deforma como resultado de la presión interna restante más grande. Si el producto no está tratado para ser resistente a la abrasión, al cabo de un uso prolongado, pierde su precisión. Además, si el raspado es difícil, no puede obtener la asperidad mínima.
Debido a las razones mencionadas, tenemos que escoger la fundición de hierro adecuada. Tenemos que aplicar el tratamiento de envejecimiento para eliminar la presión residual del mármol de control de fundición.
Método de inspecciónNorma de inspección: método de coloración para la inspección
1. Tipo grado 0 y grado 1: en cada lado de 25mm2, hay al menos 25 puntos.
2. Tipo grado 2: en cada lado de 25mm2, tiene que haber al menos 20 puntos.
3. Tipo grado 3: en cada lado de 25mm2, tiene que haber al menos 12 puntos.
| Tamaño (mm) | Grado de precisión (μm) | |||
| 0 | 1 | 2 | 3 | |
| 100 × 100 | 4 | 8 | 16 | |
| 200 × 100 | 5 | 10 | 20 | |
| 200 × 200 | 5 | 10 | 20 | |
| 300 × 200 | 6 | 12 | 24 | |
| 300 × 300 | 6 | 12 | 24 | |
| 400 × 300 | 6 | 12 | 24 | |
| 400 × 400 | 6 | 12 | 24 | |
| 500 × 400 | 6 | 12 | 24 | |
| 600 × 400 | 7 | 14 | 28 | |
| 600 × 500 | 7 | 14 | 28 | |
| 800 × 400 | 8 | 16 | 32 | 80 |
| 800 × 600 | 8 | 16 | 32 | 80 |
| 900 × 600 | 8 | 16 | 32 | 80 |
| 1000 × 750 | 18 | 36 | 90 | |
| 1000 × 1000 | 20 | 39 | 96 | |
| 1200 × 1000 | 20 | 39 | 96 | |
| 1500 × 1000 | 24 | 48 | 120 | |
| 2000 × 1000 | 26 | 52 | 129 | |
| 2000 × 1500 | 56 | 140 | ||
| 2000 × 2000 | 60 | 152 | 230 | |
| 3000 × 1000 | 168 | 248 | ||
| 3000 × 1500 | 174 | 254 | ||
| 3000 × 2000 | 184 | 275 | ||
| 4000 × 2000 | 219 | 310 | ||
| 4000 × 3000 | 240 | 360 | ||
| 6000 × 3000 | 308 | 460 | ||
