Dynamic Balancing Control Valve Fabricante

Dynamic Balancing Control Valve

Solicite un presupuesto

Nosotros: http://bcenergymeters.com/6-1-dynamic-balancing-valve-threaded-type.html

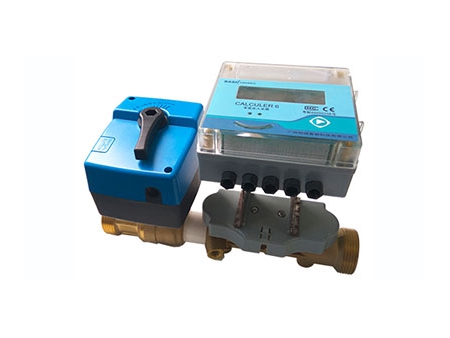

Esta tipo de válvula motorizada presenta una conexión roscada. Su diseño compacto tiene como propósito ahorrar espacio de instalación además de mejorar sus propiedades de sellado, prevenir la entrada de agua, lo cual mejora la precisión de sus mediciones.

El cuerpo de esta válvula motorizada se ha fabricado en bronce; es una estructura firme que resiste la corrosión incluso en espacios abiertos.

Datos Técnicos

Especificaciones	Diámetro nominal	DN20-DN25	DN32-DN50
	Medio	Agua fría/caliente
	Temperatura	2℃～94℃
	Presión nominal	PN16
	Presión de cierre	600kPa
	Características de flujo	Isoporcentual
	Conecxión	Rosca
	Instalación	Vertical o horizontal
Material de válvula	Cuerpo	Latón
	Bola	Acero inoxidable
	Eje	Acero inoxidable
	Empaque	Terpolímero de Etileno Propileno-Dieno
Parámetros eléctricos	Tensión nominal	AC/DC24V	AC24V
	Consumo	1VA	4,5VA～10VA
Parámetros funcionales	Modo de regulación	Proporcional-integral
	Torsión	6Nm	6Nm-65Nm
	Tiempo operativo	30s	120s～160s
	Temperatura max.	90℃～95℃
	Señal de control	Circuito interno	Señal electrica de cambio
	Precisión	10%
Parámetros ambientales	Temperatura	5～65℃
	Clase de protección	IP65	IP54
	Temperatura de almacenamiento	-25～ 95℃
	Humedad relativa	93% H.r.
Medición del caudal	Precisión	6%
Medición de temperatura	Rango	2～94℃
	Rango de diferencial de temperatura	2～85K
	Resolución de temperatura	0,1℃
	Sensor	PT1000
Unidad de comunicación	Interfaz	RS485
	Protocolo de comunicación	Modbus, BACnet MS/TP

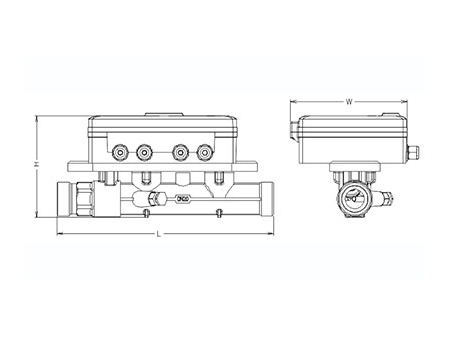

DN20-DN25 Dimensión externa


Diámetro nominal DN (mm)	Rango de caudal equilibrado	Longitud sin conector L (mm)	Rosca D (inch)	Altura H (mm)	Anchura B (mm)
20	0,5～5,0	197	G1B	98	116
25	1,0～10	225	G1 1/4B	99	116

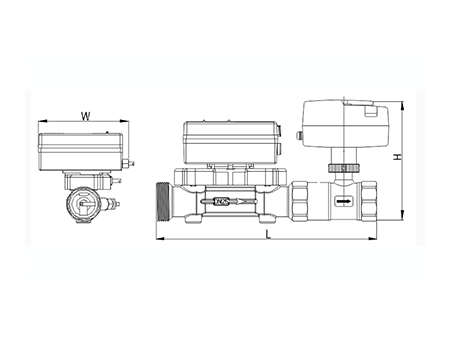

DN32-DN50 Dimensión externa


Diámetro nominal DN (mm)	Rango de caudal equilibrado	Longitud sin conector L (mm)	Rosca de conector D (inch)	Rosca de actuador D (inch)	Altura H (mm)	Anchura B (mm)
32	3,6～16	375	G1'1/2	G1'	128	108
40	5,0～25	395	G2'	G1'1/2	128	108
50	8,0～40	450	G2'1/2	G2'	175	160
