Inversor de vector para uso general
Ventajas:
1. Cuenta con un sensor de velocidad de control vectorial que reduce la sensibilidad a los parámetros del motor para lograr un mejor control.

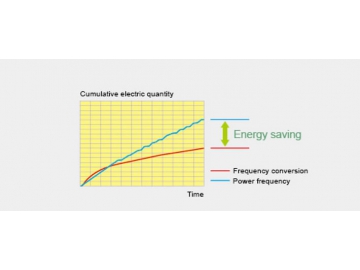

2. El modo ahorro de energía controla el tamaño de la carga real y ajusta automáticamente la tensión del motor y la corriente.

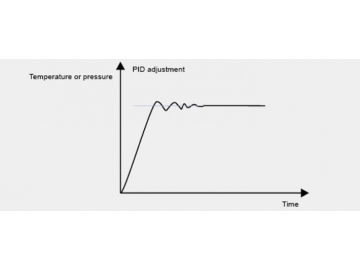

3. Proporciona un elevado par a través de la tecnología de control PID, cuyo monitor tiene la función de cambio de velocidad y de carga constante.
4. Las entradas/salidas flexibles poseen más de 60 funciones principales y 15 funciones opcionales de salida analógica para la calibración precisa de las curvas.

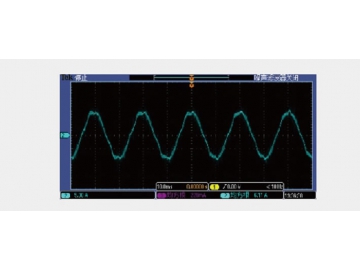

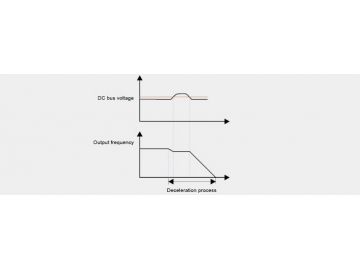

5. La función de limitación de corriente permite que el convertidor de frecuencia opere dentro de los valores limitados de corriente del hardware sin que se produzcan daños por exceso de corriente.
6. La protección contra sobrecalentamiento del motor conmuta el convertidor de frecuencia al estado inactivo cuando la temperatura se eleva.

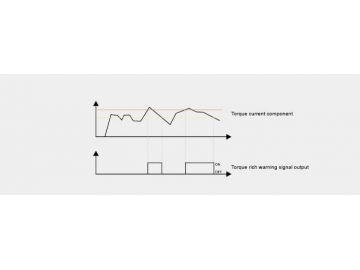

7. Protección mecánica del límite de par.

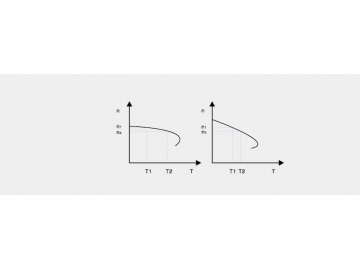

8. El control de atenuación de velocidad ajusta la velocidad de rotación cuando varios motores propulsan la misma carga, de modo que la máquina está equilibrada.

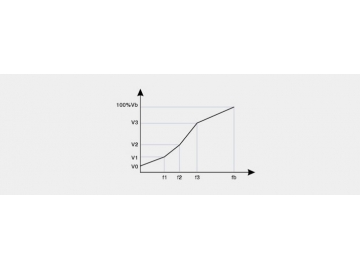

9. El control de conmutación flexible de etapas múltiples V/F ajusta la eficiencia a diferentes cargas.
10. Protección de sobretensión.

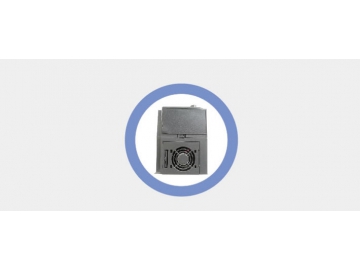

11. Estructura compacta y ventilador fácil de instalar.
12. El módulo Infineon IGBT garantiza la fiabilidad y un amplio rango de voltajes, que permiten la adaptación a las fluctuaciones de energía de la red de suministro. Además, posee la certificación TUV.
| ÍTEM | ESPECIFICACIONES | |
| Entrada principal | Tensión y frecuencia nominal | Monofásica: 200V clase: 200V-240V,50Hz/60Hz |
| Trifásica 400V clase: 380V-480V , 50Hz/60Hz | ||
| Valor de cambio permisible | 15% ± tensión: 380V-15% ~ 480V 10%; Frecuencia: | |
| Salida principal | Tensión de salida | La tensión máxima de salida iguala a la tensión de entrada |
| Frecuencia de salida | 0.5 Hz to 400 Hz | |
| Capacidad de sobrecarga | 150% de corriente nominal de salida para 60s, 200% de salida nominal corriente para 2s | |
| Control performance | Modo de modulación | Trifásica PWM, bifásica PWM |
| Modo de control | V/f control para par continuo, V/f control para carga cuadrática, Vector de control sin PG (control de bucle abierta), ahorro de energía | |
| Método de configuración de comando de ejecución | Terminal externo, panel del teclado o la comunicación serie | |
| Método de configuración de comando de velocidad | Configuración analógica, teclado, comunicación serie, UP/DOWN Configuración de velocidad desde la terminal externa | |
| Configuración de resolución de velocidad | Teclado : 0.1 Hz | |
| Configuración analógica: 0.05/50Hz (10bit) | ||
| Precisión de control de velocidad | V/f control:±2% | |
| Vector de control sin PG (control de bucle abierta): ±0.2% | ||
| Rango de control de velocidad | V/f control 1:40 | |
| Vector de control sin PG (control de bucle abierta) 1:200 | ||
| Tiempo de aceleración y desaceleración | 0-3200.0s | |
| Frecuencia de conmutación | 1.5 kHz ~ 12 kHz , de acuerdo con la temperatura de confluencia Reduce automáticamente la frecuencia de conmutación | |
| Entrada analógica | Número | 2 vías : AI1, AI2 |
| Tipo | Tensión DC o corriente DC | |

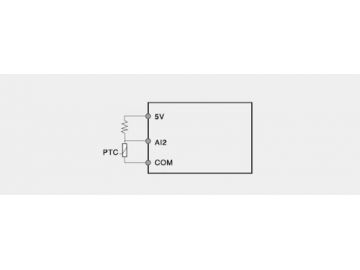

| Rango máximo de entrada | AI1: 0 a 5VDC, 0 a 10VDC, 0/4 a 20mA DC aceptable AI2: 0 a 10VDC o sonda de entrada PTC | |
| Salida analógica | Número | 1 vía : AO1 |
| Tipo | Tensión DC o corriente DC | |
| Rango máximo de entrada | Tensión de salida: 0 a 10V, corriente de salida: 0/4 a 20mA | |
| Entrada lógica | Número | 0.75kw-11kW:LI1,LI2,LI3,LI4,AI1,AI2 15kW-500kW:LI,LI2,LI3,LI4,LI5,LI6,LI7,LI8,AI1,AI2 Nota: 2 entradas lógicas virtuales capaces de configuración AI1 y AI2 Puerto de entrada lógica (lógica positiva o lógica negativa) |
| Tipo | Fuente o pozo | |
| Rango máximo de entrada | 0-24VDC | |
