Esta línea de vidrio laminado es capaz de producir vidrios laminados curvados y planos. La línea de laminado de vidrio plano está diseñada con control PLC integrado, diseño de proceso razonable, alto grado de automatización, operaciones sencillas, buena coherencia entre las secciones diferentes, operación estable, alta precisión y gran sincronicidad.

La línea de laminado es utilizado principalmente para la producción de vidrio de seguridad, vidrio laminado a prueba de bala y más.

Parámetros técnicos
Máx. tamaño del vidrio 6000×2440 mm
Mín. tamaño del vidrio 400×400 mm
Grosor del vidrio 6~80 mm
Longitud del vidrio 26200 mm
Fuente de energía AC380V 50HZ
Energía total 178 KW
Composición

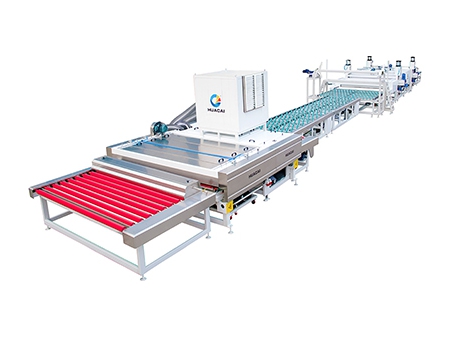

Esta línea de laminado de vidrio plano integra una máquina de lavado de vidrio y secado, mesa de cargado de vidrio, dispositivo automático de posicionado, elevador de vacío automático de vaso de succión, transportador de transición, máquina de colocación de película de PVB (sujetador de rollo de película de PVB), prensa de rodillo de calentamiento de vidrio, entre otros.

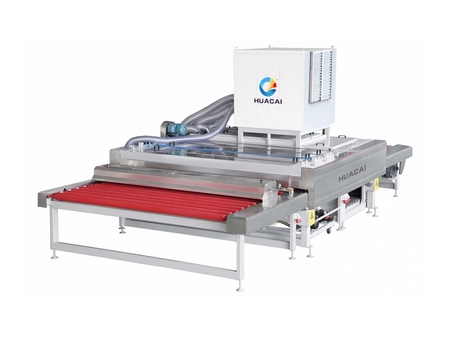

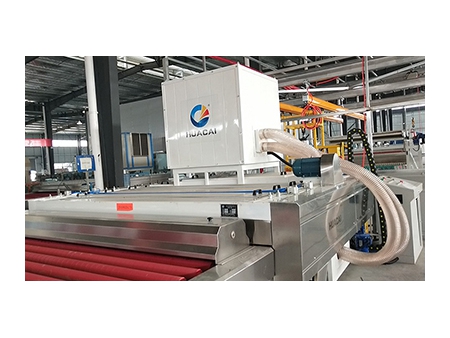

    1. La lavadora horizontal para vidrio QX2500C-LOW-E presenta estructura horizontal y consiste en sección de cargado, lavado, secado y descargado, soplador de aire, gabinete de control eléctrico, entre otros.
  • Dispositivo de autoposicionado HP1600

    El dispositivo de auto posicionado presenta diseño horizontal, haciéndolo del marco de la máquina, mecanismo de posicionado, sistema de transmisión, sistema de neumático, sistema de control eléctrico, entre otros.

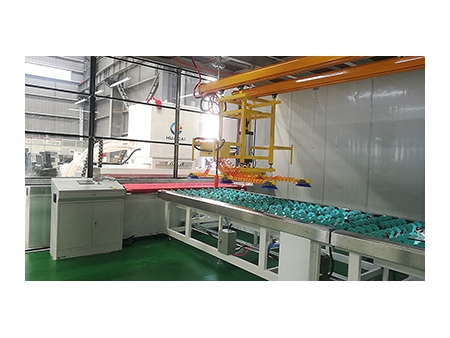

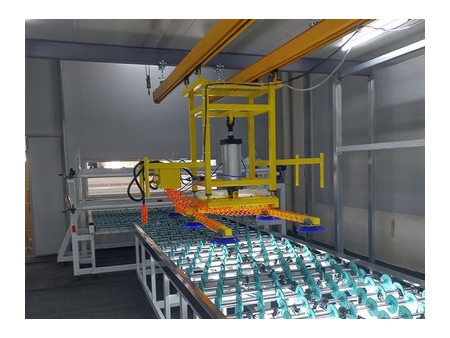

  • Este elevador con ventosa automática es utilizado para trasladar vidrios, consiste en grúa suspendida (rack de desplazamiento), vasos de succión neumático, sistema de vacío y sistema de control eléctrico.

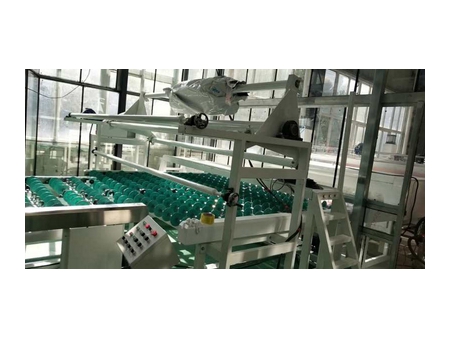

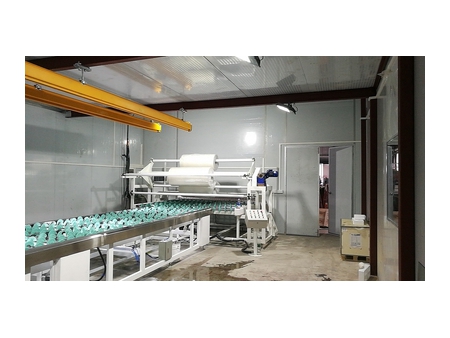

    1. Unidad de sujetado de rollo de PVB

      3 rollos de películas de PVB con distintas especificaciones pueden ser cargados. El desbobinado y rebobinado de membranas son operadas manualmente. El cambio del rodillo de película es de reemplazo por elevación.
    1. Transportador de transición GD2500

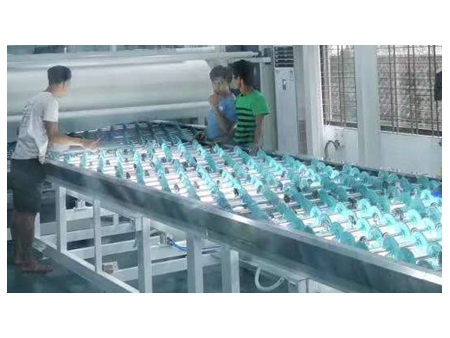

      El transportador de transición usa contrucción de marco horizontal e integra el marco de la máquina, sistema de transmisión y sistema de control eléctrico. El marco de la máquina está soldada por perfiles de acero y rociado con pintura.
      El transportador de transición utiliza transportador de cadena y la velocidad del transporte es regulada por VFD y puede ser mostrada digitalmente.

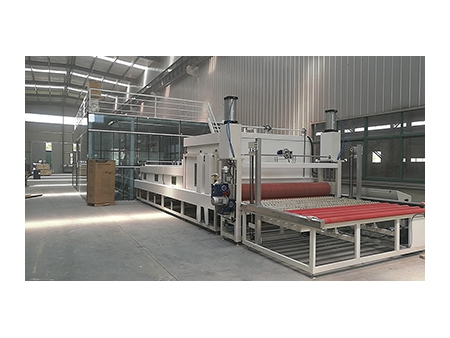

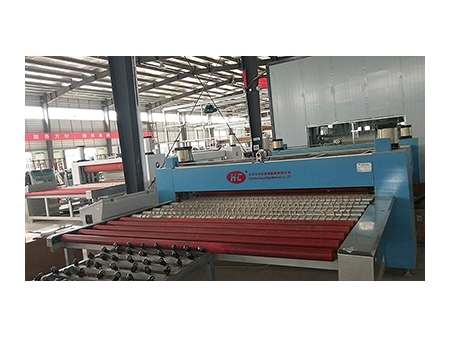

    1. La prensa de rodillo de calentamiento de vidrio está compuesto de gabinete eléctrico y cargado, pre calentamiento, pre prensado (accionamiento individual), primer calentamiento, segundo calentamiento, prensado de rodillo (accionamiento individual) y sección de descargado.
