Cinta Transportadora de Caucho, con Bordes Ondulados; Banda Transportadora; Transportadores Industriales

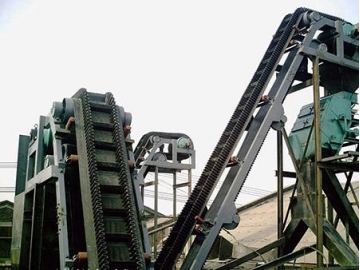

La cinta transportadora con bordes ondulados fabricada por Duratech es ampliamente utilizada para transportar materiales a granel en puertos, en la industria metalurgica, en la minería subterránea (carbón y oro), en la industria eléctrica, construcción, agricultura e industria química.
Esta cinta transportadora de caucho tiene la capacidad de transportar materiales a granel de manera continua, puede inclinarse en un ángulo de hasta 90°. Se caracteriza por su gran ángulo de elevación, puede ser utilizada en diferentes áreas, no ocupa mucho espacio, no requiere de mucho mantenimiento y tiene una capacidad de carga más extensa. La cinta transportadora con bordes ondulados puede llevar a cabo el transporte de materiales con una alta inclinación, que las cintas transportadoras chevronadas (tipo chevron) o las cintas transportadoras textiles no pueden lograr. Este modelo de cinta transportadora puede ser diseñada en un sistema de transporte integral, que puede hacer más simple el el sistema de elevación para evitar transporte intermitente o complejo.
La cinta transportadora de caucho con bordes ondulados ha sido diseñada para realizar el transporte de materiales a granel de forma horizontal, vertical e inclinada. Con esta cinta trasportadora se pueden transportar materiales tales como carbón, minerales, arena, fertilizante, e incluso granos. El tamaño de las partículas del material es ilimitado, puede variar desde material con partículas tan pequeñas como el polvo hasta materiales con particulas de 400mm. La capacidad de tranporte es de 1m3/h hasta 6000 m/h.
Este tipo de cinta transportadora requiere de alta resistencia a la tracción y a la abrasión. Para las cintas transportadoras que tienen bordes de márgenes, la banda o cinta de caucho debe tener cierta rigidez transversal y fexibilidad longitudinal para satisfacer los requerimientos en cuanto a cambio de ángulo y dirección. Duratech diseña cintas transportadoras con bordes ondulados con una base que con alta rigidez transveral para garantizar movimiento fácil y seguro durante el transporte de mayor capacidad. El ancho de la banda base se adecua al ancho de las cintas transportadoras en general; además cumple con los estándares internacionales.
Material de la carcasa: CC, CP, NN, EP etc.
Ancho de la cinta:100mm-2000mm
Capas: 2-20 capas
Cubierta de caucho: cubierta superior: 1.5-15 mm, cubierta inferior: 0mm-6mm
Tipo | Altura (mm) | BW (mm) | TW (mm) | P (mm) | Peso (kg/m) | Diámetro mín. del rodillo (mm) |
S | 40 | 30 | 20 | 25 | 0.58 | 125 |
60 | 50 | 45 | 40 | 1.55 | 160 | |
80 | 50 | 45 | 40 | 1.82 | 200 | |
100 | 50 | 45 | 40 | 2.20 | 250 | |
120 | 50 | 45 | 40 | 2.65 | 315 | |
MDSF | 120 | 75 | 70 | 63.2 | 3.20 | 315 |
160 | 75 | 70 | 63.2 | 4.76 | 400 | |
200 | 75 | 70 | 63.2 | 6.45 | 500 | |
240 | 75 | 70 | 63.2 | 7.50 | 630 | |
250 | 75 | 70 | 63.2 | 6.37 | 630 | |
280 | 75 | 70 | 63.2 | 8.90 | 800 | |
300 | 75 | 70 | 63.2 | 9.33 | 800 | |
HHDF | 300 | 100 | 90 | 83 | 12.10 | 800 |
400 | 100 | 90 | 83 | 18.72 | 1000 |
* Los bordes ondulados ≥ 120mm son reforzados con una tela de manera estándar. Es opcional para bordes de menor tamaño.
* Los diámetros de los rodillos son solo adecuados para cubiertas de caucho estándares y generales. Se podrían necesitar rodillos más grandes para cubiertas de caucho especiales y con diferentes requerimientos de tensión.
No dude en contactarnos para solicitar especificaciones más detalladas.
Los tacos o tablillas ayudan a mejorar el desempeño de la cinta transportadora con bordes ondulados. Los tacos o tablillas tipo C y tipo TC tienen mayor capacidad de transporte y desempeño de autolimpieza.
Las tablillas son moldeadas con compuestos de caucho exclusivos de Duratech, se caracterizan por su alta rigidez y buena resistencia a impactos; además no se deforman con facilidad incluso cuando se cargan materiales de alta densidad.
Normalmente, las tablillas tipo T se utilizan cuando el ángulo de inclinación es ≤40°; Tipo C, TC y TCS cuando el ángulo de inclinación es >40°. El espacio entre tablillas es ajustable para así adecuarse a los bordes ondulados. Junto con el dispositivo de fijación de la cinta o banda base, se puede prevenir el derrame de materiales del espacio de la tablilla y los bordes ondulados; asimismo se pueden eliminar la acumulación de esquinas muertas durante la descarga de materiales.
Tipo de tablilla | Altura (mm) | Ancho de la base de la tablilla (mm) | Peso (kg/m) | Diámetro min. del rodillo (mm) |
C | 55 | 75 | 1.60 | 125 |
75 | 90 | 1.90 | 150 | |
90 | 110 | 2.50 | 250 | |
110 | 110 | 2.60 | 315 | |
T | 40 | 70 | 0.78 | 125 |
55 | 80 | 1.50 | 125 | |
75 | 100 | 1.65 | 150 | |
90 | 110 | 2.50 | 250 | |
110 | 105 | 2.63 | 315 | |
140 | 110 | 3.50 | 400 | |
180 | 110 | 4.70 | 500 | |
TC | 75 | 85 | 2.10 | 150 |
90 | 110 | 2.95 | 250 | |
110 | 110 | 3.68 | 315 | |
140 | 150 | 5.94 | 400 | |
180 | 148 | 7.20 | 500 | |
230 | 157 | 9.30 | 630 | |
280 | 160 | 13.45 | 800 | |
TCS | 230 | 105 | 9.55 | 630 |
280 | 105 | 15.40 | 800 | |
360 | 200 | 22.80 | 1000 | |
470 | 200 | 23.30 | 1250 |
* Las tablillas ≥ 110mm son reforzadas con una tela de manera estándar. Esto es opcional para tablillas de menor tamaño.
