Acoplamiento rígido para tubería ranurada Fabricante

Acoplamiento rígido para tubería ranurada

Solicite un presupuesto

Nosotros: http://lede-fittings.com.ar/1-1-1-rigid-grooved-coupling/index.html

Información del producto
Los acoplamientos rígidos para tubería ranurada se fabrican para otorgar rigidez a la junta ensamblada – similar a la junta que se suelda o con bridas. El código de tuberías ANSI B31.1 requiere de un mínimo espacio para tuberías con conexiones rígidas, así como el código de construcción ANSI B31.9 y los sistemas de protección contra incendio NFPA 13. Underwriters Laboratory (es el organismo independiente líder en el mundo para la certificación y ensayos de seguridad de producto) define a un acople de tubería rígido como aquel que no se desvía de una línea central en más de un (1) grado. Luego de ranurar los extremos de la tubería, se coloca una junta de goma en cada extremo de la misma. Luego se colocan los acoplamientos sobre la junta, y se ajustan las tuercas y tornillos, lo que no permite que se produzcan posteriores filtraciones. Los acoplamientos rígidos, en general, se utilizan para unir tuberías horizontales del mismo peso para uso en plomería, y sirven para acomodar el peso del flujo de agua, accesorios, válvulas y otros adminículos. Los acoplamientos para tubería ranurada en general, se utilizan en protección contra incendios, flujo de agua y en otros procesos que requieran trabajo con presión.

Características
Hierro dúctil
Pintura naranja libre de plomo
Conforme a ASTM A536
Clasificado por UL, aprobado por FM

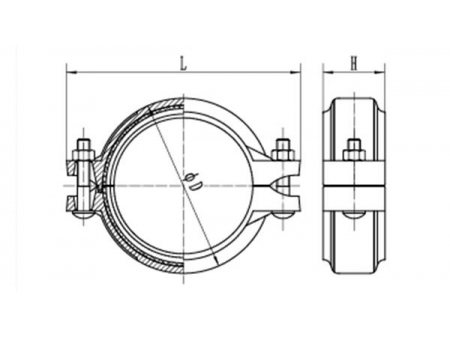

Dibujo dimensionado

Información técnica

Acoplamientos rígidos XGQT1
Tamaño nominal mm/pg	Tubería O.D mm/pg	Dimensiones			Tornillo	Presión de trabajo Psi
		ΦD	L	A	Pulg./mm
		mm	mm	mm
25	33.7	55	97	45	3/8×1-1/2 (M10×40)	300
1	1.327
32	42.4	63.5	107.5	45	3/8×1-3/4 (M10×45)
11/4	1.669
40	48.3	69	114	45
11/2	1.9
50	57	83.6	124	46	3/8×2-1/8 (M10×55)
2	2.244
50	60.3	83.6	124	46
2	2.375
65	73	98	137	46
21/2	2.875
65	76.1	98	139	46
21/2	3
80	88.9	114	156	46
3	3.5
100	108	138	186	50	1/2×2-5/8 (M12×65)
4	4.25
100	114.3	142	189	50
4	4.5
125	133	164	213	50
5	5.25
125	139.7	170	222	50
5	5.5
125	141.3	170	218	50
5	5.563
150	159	192	244	50
6	6.25
150	165.1	196	244	50
6	6.5
150	168.3	198	251	50
6	6.625
200	216.3	254	340	62	3/4×3-1/2 (M20×90)
8	8.515
200	219.1	256	316	60	5/8×3-1/8 (M16×80)
8	8.625
250	267.4	313	400	64	3/4×3-1/2 (M20×90)
10	10.527
250	273	319	393	64	3/4×3-1/2 (M20×90)
10	10.75
300	318.5	368	464	64	7/8×4-1/3 (M22×110)
12	12.539
300	323.9	374	453	65	3/4×4-1/3 (M20×110)
12	12.75

Otras imágenes de acoplamientos rígidos ranurados livianos

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de acoplamientos rígidos para tubería ranurada, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de los acoplimientos rígidos ranurados para sistemas de tuberías ranuradas, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto acoplamientos ranurados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.

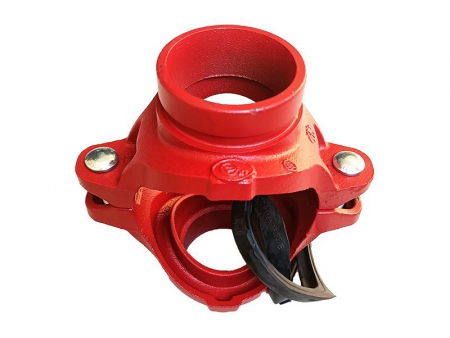

Productos relacionados
