Máquina troqueladora (9000 hojas/h)
Solicite un presupuesto
Mastermatrix 106CSB
Ver vídeo
La máquina troqueladora Mastermatrix 106CSB es un modelo de nueva generación desarrollado para ofrecer alto nivel de automatización, inteligencia operativa, velocidad y fiabilidad, siendo ideal para empresas que buscan producción inteligente y de gran capacidad.
Gracias a su unidad de corte de nuevo diseño, al sistema de accionamiento por leva y al movimiento optimizado de la pinza, la máquina alcanza una velocidad máxima de hasta 9000 hojas por hora, garantizando un proceso de troquelado preciso, estable y altamente eficiente.
Parámetros técnicos
| Tamaño máximo del papel | 1060mmx760mm |
| Tamaño mínimo del papel | 400mmx350mm |
| Formato máximo de troquelado | 1060mmx745mm |
| Ancho interior del marco | 1096mmx770mm |
| Boca de la pieza troquelada | 9-17mm |
| Tamaño del papel | Papel o cartón resistente de 90 a 2000g/m² (0.1 a 2mm) |
| Papel corrugado | ≤2mm (planitud inferior a 20mm/m²) |
| Presión máxima de trabajo | 260 ton |
| Velocidad máxima de trabajo | 9000 hojas/hora |
| Pila de papeles | Hasta 1800mm (incluida la bandeja) |
| Altura de la pila de entrega | Hasta 1500mm (incluida la bandeja) |
| Potencia del motor principal | 15KW |
| Potencia a plena carga | 40KW |
| Peso total | 22ton |
| Dimensiones generales | 10.20m (largo incluyendo el pedal) x 6.16m (ancho incluyendo el pedal y el armario eléctrico) x 2.94m (alto) |
| Requisitos de la fuente de aire | 0.65-0.7Mpa,>0.8m3/min |
*La velocidad de la máquina varía según el tipo de producto. Sujeto a datos de I D.
Características del producto

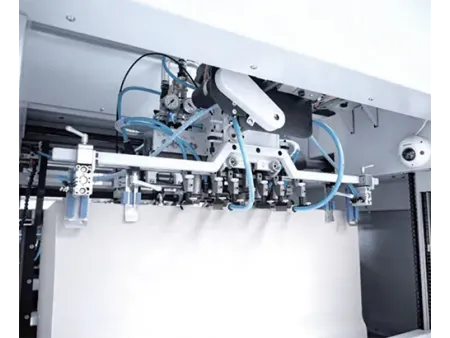

Estación de alimentación
- La unidad de alimentación de papel utiliza un servomotor para lograr una sincronización precisa con la unidad principal y también puede detenerse.
- Las posiciones delantera y trasera del cabezal de alimentación y del soplador lateral se ajustan automáticamente según los datos de la orden de trabajo (Alimentador maestro/principal).
- Corrección automática de la pila de hojas.
- El ajuste automático y eléctrico de la altura del cabezal de alimentación facilita el funcionamiento y reduce la carga de trabajo.
- Detección ultrasónica de doble hoja.
- El dispositivo mecánico de detección de doble hoja de tercera generación ofrece mayor estabilidad, comodidad y flexibilidad de funcionamiento.
- Bastidor de rodillos de presión ajustable integrado.
- Alimentación de papel principal y auxiliar mediante servomotor.
- Sistema de registro electrónico MasterSet.
- Adaptable a la bandeja estándar europea de 1200 x 800 mm.
- Alimentador maestro/principal totalmente automático (opcional, compatible con Feeder Logistic/sistema logístico del alimentador).

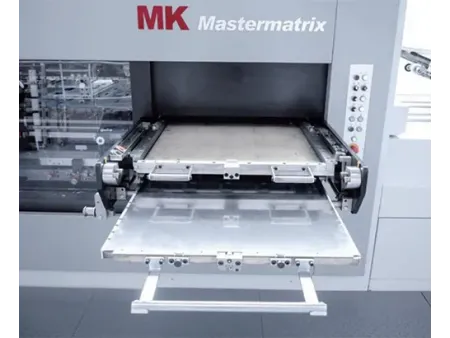

Estación de corte
- La nueva generación de la estructura del motor principal, la curva de movimiento de alta velocidad y el sistema de control de temperatura del aceite del motor principal proporcionan una presión de troquelado más estable para una producción de alta velocidad.
- El uso de un divisor de ángulo amplio permite un flujo de papel más suave.
- La placa inferior del nuevo sistema de bloqueo rápido de resina facilita y agiliza la operación.
- El nuevo mecanismo de bloqueo rápido de placa de acero proporciona una mayor eficiencia en el cambio de placas.
- Si el papel no está en su lugar, se activa el sistema de apertura forzada y sujeción del papel.
- Sistema de regulación automática de presión servoaccionado.
- Dispositivo de bloqueo neumático bidireccional sin herramientas con una sola llave.
MasterSet
- Incorpora un sensor de imagen y fase de alta velocidad y precisión.
- Detecta marcas de color, patrones de impresión, bordes de papel y otros modos.
- Utiliza un sistema de servocontrol para lograr un registro de alta precisión del papel.
- Ofrece una amplia corrección automática de desviaciones y gran adaptabilidad, reduciendo significativamente la probabilidad de tiempo de inactividad.
- El sistema de transporte de papel sin contacto evita rayones en la superficie del papel.
Estación de pelado
- Sistema de bloqueo rápido de la herramienta de eliminación de residuos de segunda generación, más preciso y práctico.
- Dispositivo de ajuste fino con pantalla digital.
- Sistema de centrado de la herramienta de eliminación de residuos.
- Dispositivo de elevación neumática para la limpieza del bastidor superior.
- El nuevo sistema de succión permite que el papel se desplace de forma más fluida y estable a alta velocidad.
Estación de expulsión (blanking)
- Sistema de bloqueo rápido de la bandeja
- Dispositivo de ajuste fino con pantalla digital
- Sistema de centrado de la bandeja
- Dispositivo de elevación neumática para el bastidor superior de la subbandeja
- Dispositivo automático de conteo y colocación del papel
- Dispositivo de alimentación automática continua
- El dispositivo de descarga automática cumple con la norma europea para bandejas de 1200x800mm
- La nueva generación de placa de succión permite que el papel se desplace de forma más fluida y estable a alta velocidad.
Extracción de la hoja de prueba
- Dispositivo de transporte de residuos de borde
- Dispositivo de muestreo continuo
- Sistema de control de cepillos amortiguadores accionados por servomotor
Sistema de control
- Sistema de control informático industrial IPC, interfaz de interconexión industrial, compatible con el sistema Heidelberg Prinect.
- Interfaz hombre-máquina táctil a color de 21.5 pulgadas.
- Gestión de recetas de órdenes de producción, con conmutación rápida.
- Sistema de monitorización de vídeo, con grabación, reproducción y captura de pantalla (opcional).
- Estadísticas de datos de producción.
- Interfaz y panel de control intuitivos y concisos.
- Certificación GS para toda la máquina.
- Servicio en la nube Masterwork con diagnóstico, monitorización y mantenimiento remotos.
