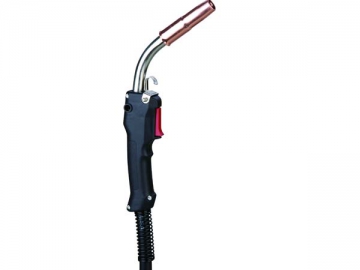

Pistola de soldadura MAG para cobre con refrigeración de aire NT4
Pistola de soldadura MAG para cobre con refrigeración de aire NT4
Parámetros técnicos
Modelo | NT4 | |
Corriente nominal | CO2 | |
Gas mixto | ||
Ciclo de trabajo | 60% | |
Diámetro de cable de soldadura aplicable | 0.030- 5/64 pulgadas (0.8 | |
Modelo
Descripción | Parte No. | ||
Soplete de soldadura unida con accesorios Euro﹡ | NT4-10E | NT4-12E | NT4-15E |
Soplete de soldadura unida con accesorios Tweco | NT4-10T | NT4-12T | NT4-15T |
Soplete de soldadura unida con accesorios | NT4 | NT4 | NT4 |
Soplete de soldadura unida con accesorios Miller | NT4 | NT4 | NT4 |
Boquilla
No. | Parte No. | Descripción |
A | Ajustable | |
24AH50 | Trabajo pesado | |
24AH62 | ||
24AH75 | ||
B | 23-50 | Auto-aislada |
23-62 | ||
23-75 | ||
C | 24CT50S | Rosca gruesa fija |
24CT62S | ||
24CT75S |
Punta de contacto
No. | Parte No. | Descripción |
D | 14-35 | 0.035 pulgadas/ |
14-45 | 0.045 pulgadas/ | |
14-52 | 0.052 pulgadas/ | |
14-116 | 1/16 pulgadas/ | |
14H-35 | 0.035 pulgadas/ | |
14H-45 * | 0.045 pulgadas/ | |
14H-52 | 0.052 pulgadas/ | |
14H-116 | 1/16 pulgadas/ | |
14H-564 | 5/64 pulgadas/ |
Revestimiento
No. | Parte No. | Descripción |
E | 44-3045-15 | Revestimiento de acero 0.035 -0.045 pulgadas/0.8 |
44-116-15 * | Revestimiento de acero 1/16 pulgadas/ | |
44-584-15 | Revestimiento de acero 5/64 pulgadas/ | |
44T-3545-15 | Revestimiento de Teflón 0.035 -0.045 pulgadas/0.9 | |
44T-116-15 | Revestimiento de Teflón 1/16 pulgadas/ |
Componentes
No. | Parte No. | Descripción | ||
1 | Aislador de boquilla ajustable | |||
2 | 34CT | Aislador de boquilla de rosca gruesa | ||
3 | Difusor de gas | |||
4 | Tubo conductor cubierto 45° |
|
| |
| ||||
