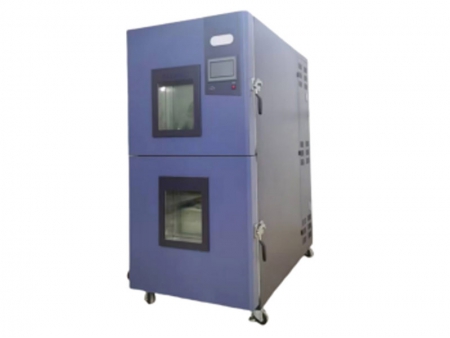

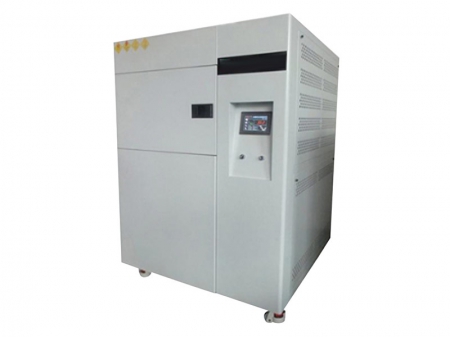

Cámara de choque térmico GT-F56
Solicite un presupuesto
Dibujo esquemático de la cámara de ensayo
Este equipo de prueba no debe utilizarse para realizar pruebas ni para almacenar:
Introducción al modelo de impacto en caliente y frío
Estructura
- Zona de alta temperatura
- Zona de prueba
- Zona de baja temperatura
- Interruptor principal de alimentación
- Panel de control
- Armario eléctrico
- Compartimento mecánico
- Entrada de aire
- Salida de escape
- Registrador de temperatura (opcional)
Este equipo de prueba no debe utilizarse para realizar pruebas ni para almacenar:
- Muestras inflamables, explosivas o altamente volátiles
- Sustancias corrosivas
- Muestras biológicas
- Muestras que generan fuertes emisiones electromagnéticas
Estas restricciones son necesarias para garantizar un funcionamiento seguro y proteger tanto la cámara como al operador.
Especificaciones| Rango de temperatura de la zona de prueba | -40℃~150℃, -60℃~150℃, -65℃~150℃ (opcional) |
| Rango de alta temperatura: 60℃~150℃ | |
| Rango de baja temperatura: -10℃~150℃ | |
| Condiciones del entorno de prueba | Temperatura ambiente: 28 °C Humedad relativa: ≤ 85 % Condiciones medidas sin muestra dentro de la cámara de ensayo |
| Rango de temperatura de precalentamiento | 60℃～ 150℃ |
| Tiempo de calentamiento | 60 ℃ → 150 ℃: ≤ 40 min Nota: El rendimiento se midió con la cámara de alta temperatura funcionando de forma independiente. |
| Cámara de baja temperatura | Nota: El tiempo de calentamiento indicado anteriormente se refiere al funcionamiento de la cámara de alta temperatura de forma independiente. |
| Rango de temperatura de preenfriamiento | -55℃～-10℃ |
| Tiempo de enfriamiento | 20 ℃ → –55 ℃: ≤ 70 min Nota: El rendimiento de refrigeración se mide con la cámara de baja temperatura funcionando de forma independiente. |
| Método de ensayo | Conmuta entre dos o tres zonas de temperatura mediante una puerta de ventilación neumática. |
| Rango de choque térmico | -40℃～ 150℃ |
| Fluctuación de temperatura | ±0.5℃ |
| Desviación de temperatura | ±2.0℃ |
| Tiempo de recuperación de temperatura | ≤ 5min |
| Estado de recuperación (Gráfico uno) | Muestra: circuito integrado encapsulado en plástico (distribuido uniformemente) Posición del sensor: parte superior de la muestra Exposición a alta temperatura: 150 °C durante 30 minutos Exposición a temperatura ambiente: — Exposición a baja temperatura: –40 °C durante 30 minutos Peso de la muestra: 2.5 kg |
- Apéndice: Configuración [de 2 zonas]
Para una prueba de choque térmico de dos zonas (alta temperatura ⇄ baja temperatura), seleccione el modo de 2 zonas. - Secuencia operativa:
Arranque a baja temperatura → Precalentamiento/Preenfriamiento → Impacto a baja temperatura → Impacto a alta temperatura
Arranque a alta temperatura → Precalentamiento/Preenfriamiento → Impacto a alta temperatura → Impacto a baja temperatura - Nota:《、 También está disponible una configuración de [3 zonas].
Si la prueba requiere ciclos de choque térmico entre alta temperatura, temperatura ambiente y baja temperatura, seleccione el modo de 3 zonas.
Estructura
- Carcasa de cámara con aislamiento térmico
Pared exterior: chapa de acero laminado en frío con barniz al horno
Pared interior: placa de acero inoxidable SUS304
Aislamiento del cuerpo: espuma rígida de poliuretano fibra de vidrio
Aislamiento de la puerta: fibra de vidrio - Canal de aire acondicionado
Incluye ventilador, calefactor, evaporador, compuerta de aire y sensor de temperatura. - Configuración de cámara estándar
Un orificio pasante situado en el lado izquierdo del cuerpo de la cámara (orificio redondo de φ50 mm). - Capacidad de carga de la cámara de ensayo (distribuida uniformemente)
Dos cestas para muestras, cada una con una capacidad de carga de 5 kg. - Patas niveladoras y ruedas
Equipado con 4 patas niveladoras para una mayor estabilidad y 4 ruedas para facilitar el movimiento. - Puerta de la cámara de pruebas
Puerta de apertura única con bisagra en el lado izquierdo y manija en el lado derecho (véase el plano esquemático de la cámara de pruebas). - Ventilador circulante
Exposición a altas temperaturas / temperatura ambiente: 3φ, 400 W, centrífuga.
Exposición a bajas temperaturas: 3φ, 400 W, centrífuga. - Panel de control
Incluye pantalla de visualización del controlador, indicador de fallas, contador de horas, interfaz RS-232, ajuste de protección contra sobretemperatura e interruptor de encendido principal. - Sala de máquinas
Contiene el sistema de refrigeración, el dispositivo de drenaje y el ventilador de extracción. - Armario de control de distribución de energía
Alberga el interruptor principal de circuito de fuga, el controlador, el cuadro de distribución, el ventilador de refrigeración y los motores para la circulación a alta y baja temperatura. - Calentador
Calentador de tiras de aleación de níquel-cromo. - Modo de control del calentador
Control de relé de estado sólido (SSR) pulsado sin contacto. - Puerto del cable de alimentación y puerto de drenaje
Ubicado en la parte trasera de la cámara.
