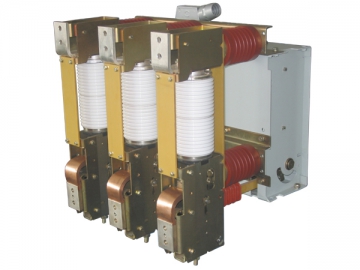

Interruptor automático de vacío ZN65A-12/T1250-25
El interruptor automático de vacío ZN65A-12/T1250-25 es un nuevo producto económico. Adopta un tipo de almacenamiento con energía elástica y mecanismo de operación, que incluye un mecanismo de transmisión de 4 hilos, el cual puede ser operado con AC, DC o manual. Este producto puede utilizarse como interruptor de control o protección para sistemas de transmisión y distribución de energía. Es especialmente adecuado para casos que requieren operaciones frecuentes.
Condiciones del Entorno
1. Altitud: <1,000m (Tipo ordinario), <3,000m (Tipo adecuado para cualquier condición de trabajo)
2. Temperatura Ambiente: -25℃~ 40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: <8 grados
5. El producto debería utilizarse en sitios sin peligro de incendio o peligro de explosión, gas corrosivo, o fuertes temblores.
Parámetros Técnicos
| No. | Ítem | Unidad | Valor | |
| 1 | Tensión Nominal | kV | 12 | |
| 2 | Corriente Nominal | A | 630 | 1250 |
| 3 | Corriente de corte nominal de cortocircuitos | kA | 20 | 25 |
| 4 | Máxima Corriente Nominal Soportada | kA | 50 | 63 |
| 5 | Corriente Nominal Soportada a Corto Periodo | kA | 20 | 25 |
| 6 | Corriente de Cierre de Cortocircuito Nominal | kA | 50 | 63 |
| 7 | Duración de Cortocircuito Nominal | s | 4 | |
| 8 | Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 50 | |
| 9 | Secuencia de operación Nominal | | Abrir- 0.3s-Cerrado Abierto- 180s-Cerrado Abierto | |
| 10 | Frecuencia Nominal | Hz | 50 | |
| 11 | Tensión Soportada de impulsos tipo rayo | kV | 75 | |
| 12 | Tensión Alterna Soportada 1min | kV | 42 | |
| 13 | Tiempo de Cierre | ms | 40～80 | |
| 14 | Tiempo de Apertura | ms | 35～60 | |
| 15 | Tiempo de corte | ms | ≤ 80 | |
| 16 | Vida mecánica | Veces | 10,000 | |
| 17 | Corriente Nominal de Corte de la batería de condensadores | A | 630 | |
| 18 | Potencia Nominal del motor de almacenamiento de energía | W | 200 | |
| 19 | Tensión Nominal del motor de almacenamiento de energía | V | 110. 220 | |
| 20 | Tiempo de Almacenamiento de Energía | s | ≤ 15 | |
| 21 | Tensión Nominal de cierre y apertura Electromagnética | V | DC 110. 220 | |
| 22 | Corriente Nominal del Interruptor auxiliar | A | AC 10. DC 5 | |
BBE es un fabricante y proveedor experimentado de interruptores automáticos de vacío en China. También ofrecemos interruptores automáticos de aire, caja de distribución de potencia, aparamenta de baja tensión extraíble, aparamentas AC con cubierta metálica y armadura movible, y muchos más.
