Prensa mecánica de estampado con bastidor abierto

Solicite un presupuesto

Nosotros: http://hxmachinetools.com/6-5-open-type-power-press-machine.html

Punzonadora Neumatica Industriales, Prensa Punzonadora Neumática

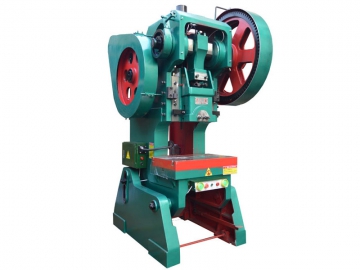

Esta prensa mecánica de estampado con bastidor abierto tiene una estructura soldada que garantiza la rigidez de la prensa. Su control centralizado, a través de un PLC, facilita a los operadores el manejo del equipo.

JC25-80
JC25-110
JC25-160
JC25-200
JC25-250
JC25-315

Características

Mecanismo extremadamente rígido, de doble cigüeñal con movimiento recíproco, que contrarresta las fuerzas laterales.
Exactitud que cumple la normativa JIS clase I.
Rieles-guía largos, con seis superficies de contacto, que garantizan la precisión del punzonado.
Operación suave gracias a su embrague neumático de fricción. Cuando la válvula solenoide se cierra, la presión de aire desaparece, permitiendo que el disco de fricción se separe completamente ante la fuerza del resorte de tensión.
La válvula solenoide doble, hecha en Japón, garantiza la seguridad del equipo.
Protección contra sobrecarga por medio de un sistema hidráulico de alta sensibilidad.
Sistema de lubricación automática que le confiere a la máquina una excelente resistencia al desgaste.
Conversión de frecuencia que incrementa la resistencia de la máquina al desgaste.
El cliente puede seleccionar los siguientes componentes adicionales: varilla de salida de material, cojín neumático, alimentador con cojinetes de deslizamiento, alimentador automático u otros dispositivos.

Especificaciones

Modelo			JC25-80		JC25-110		JC25-160		JC25-200		JC25-250		JC25-315
			L	S	L	S	L	S	L	S	L	S	L	S
Fuerza nominal (kN)			800		1100		1600		2000		2500		3150
Carrera a presión nominal (mm)			4.5	2.5	5	3	6	3	7	4	7	4	8	5
Carrera del cabezal (mm)			160	90	180	120	200	130	230	150	250	180	250	180
Golpes por minuto			40-75	50-90	35-65	45-80	30-50	35-65	25-45	30-55	20-40	30-50	20-35	25-45
Altura máxima del troquel (mm)			380	415	400	435	450	485	500	540	550	585	550	585
Ajuste de altura del troquel (mm)			80		90		110		120		120		120
Profundidad de la garganta (mm)			310		350		390		430		470		470
Distancia entre columnas (mm)			1350		1470		1610		1960		2100		2170
Superficie para montaje del portatroquel en el cabezal	Largo (mm, izq.-der.)	1200			1360		1500		1850		2000		2100
	Ancho (mm, adelante-atrás)	460			520		580		650		700		700
Tamaño del portamatriz	Largo (mm, izq.-der.)	1650			1880		2040		2420		2600		2700
	Ancho (mm, adelante-atrás)	600			680		760		840		920		920
Dimensiones totales	Ancho (mm, izq.-der.)	1850			2000		2200		2670		2900		3050
	Largo (mm, adelante-atrás)	1800			1860		2100		2310		2650		2960
	Altura (mm)	3000			3150		3450		4200		4750		4900
Potencia del motor principal (kW)			11		15		22		22		30		37
Peso total (kg)			12500		16000		22000		31000		40000		46000

(Por favor indique el modelo del producto deseado)
