Robot automático de soldadura de tuberías

Solicite un presupuesto

Nosotros: http://pipemachinechina.es/6-20-automatic-pipe-welding-robot.html

Modelo: PPRWC-24Aa

Parámetros técnicos

Fuente de alimentación: 380VAC 50Hz
Dimensiones: 8000 (largo) x 3000 (ancho) x 2000 (alto) mm
Modo de operación: Mango de control para mouse / teclado / interruptor industrial / robot
Ambiente de trabajo: 0°C-45°C
Clasificación IP: IP54
Precisión de soldadura: 0.5 mm

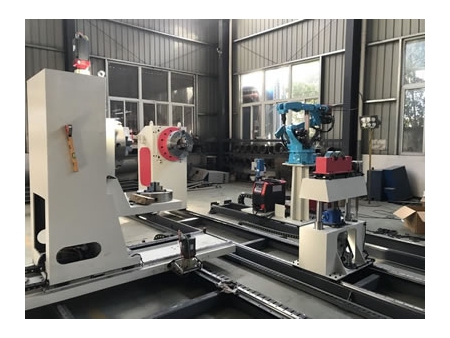

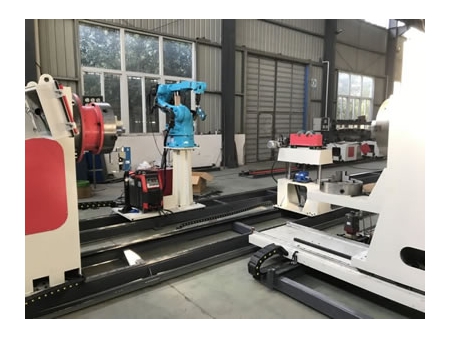

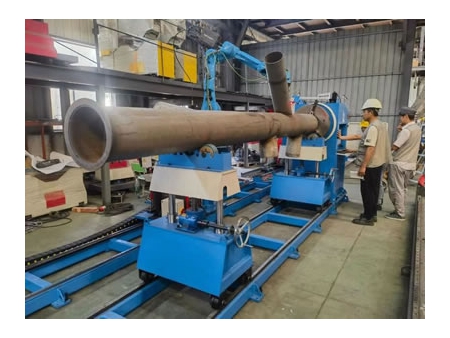

El robot automático de soldadura de tuberías está diseñado con un soldador MIG, un robot de 6 ejes, un sistema guiado por visión, un posicionador de soldadura de un solo eje, una unidad de soporte de tuberías, un riel robótico para traslado, un gabinete de control eléctrico, un limpiador de pistolas de soldar, etc. Gracias al sistema guiado por visión, se puede realizar con precisión la soldadura automática de la intersección tubería-tubería y la soldadura circunferencial entre tuberías y accesorios.

Características

No se generará vibración durante el proceso de soldadura, y siempre se mantiene un movimiento constante y consistente, lo que ofrece soldaduras de alta calidad con una buena apariencia.
El equipo de automatización de soldadura garantiza una operación segura y comodidad ergonómica. Disminuye en gran medida la necesidad de exposición del operador a entornos con ruidos fuertes o altas temperaturas.
La automatización de la soldadura mejora en gran medida la eficiencia de la soldadura, que no se ve influenciada por la habilidad del operador.

Configurations

Item	Modelo	Cantidad	Detalles
Robot de soldadura	ZGRB06-2000-MK	1pza	Robot de 6 ejes instalado de forma regular
Gabinete de control de robot	ZGRC0920-A3	1pza	Se mueve con el robot sobre el riel
Riel robótica para traslado		1 set	El robot de soldadura se mueve sobre el riel con una estructura de guía lineal con cremallera. Esto proporciona un movimiento preciso del robot, con una carrera efectiva de 6m.
Mandril de soldadura de tres mordazas	2t	1 set	Mandril de soldadura de tubería autocentrante de 3 mordazas, adecuado para tuberías con una longitud de 300-600mm
Carro de tuberías		2pzas	Movimiento y elevación manual
Carril/riel para el soporte de carros		1 set	6m de longitud
Soporte de antorcha de soldadura		1 set	Mantiene la antorcha de soldadura estable durante el proceso de soldadura MIG
Fuente de alimentación de soldadura MIG	MIG500	1 set	Fuente de alimentación de soldadura MIG de 500A; soldadora MIG especialmente equipada para el robot de soldadura; antorcha de soldadura y alimentador de alambre entregados con la soldadora MIG;
Sensor de soldadura de seguimiento de costura láser		1 set	El sensor especialmente diseñado para soldar con visión se utiliza para el seguimiento durante la soldadura de línea de intersección de tubería a tubería y la soldadura circunferencial.
Gabinete de control eléctrico		1 set	Cuenta con interfaz HMI para soldar, lo que facilita la configuración del proceso de soldadura; los ajustes se pueden almacenar para recuperar fácilmente las recetas de trabajo en cualquier momento;
Mango de enseñanza robótico de mano		1 set	Mango de control de robot estandarizado
Cables		1 set	Se utiliza para todas las conexiones en el robot de soldadura
Piezas de repuesto entregadas con el equipo		1 lote	Herramientas incluidas

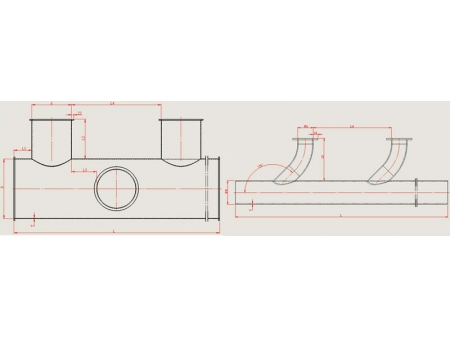

Parámetros de las tuberías soldadas

Item	Código	Parámetros
Diámetro exterior de la tubería de cabecera	D	⌀ 159-630mm
Diámetro interior de la tubería de derivación	d	⌀ 108-426mm
Espesor de la pared de la tubería	T	3-14mm
Distancia de conexión de derivación desde la costura de la junta	L1	≥180mm
Altura de la tubería de derivación recta	L2	70-480 mm
Distancia de conexión de la derivación	L3	≥250mm
Distancia de conexión de la derivación	L4	≥900mm
