Fabricante de alambres, barras y pasta de soldadura

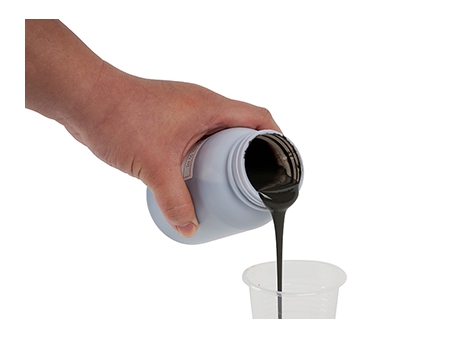

El compuesto de silicona de dos componentes para encapsulado cumple totalmente con la directiva ROHS de la UE y los requisitos SVHC-REACH. Consta de dos componentes líquidos, A y B, que se someten a una reacción de condensación para formar un elastómero de alto rendimiento después de la mezcla. Se utiliza principalmente en accesorios de iluminación exterior y entornos hostiles que requieren impermeabilización, resistencia a la humedad, resistencia a la corrosión y absorción de impactos. Este producto presenta buena fluidez, alta fuerza de unión, resistencia al envejecimiento y tolerancia a altas y bajas temperaturas.
Este compuesto para encapsulado ofrece una velocidad de curado ajustable y capacidades de curado profundo, lo que proporciona excelentes propiedades de protección y aislamiento después del curado. El material curado permanece muy suave y exhibe una fuerte adherencia y durabilidad a materiales como PC, PS, ABS, PET, nailon, acrílico, acero inoxidable, aleación de aluminio y aleación de zinc. Es adecuado para la fijación y el aislamiento de componentes electrónicos, la impermeabilización y la prueba al agua de placas de circuitos integrados y dispositivos emisores de luz, así como para la fundición y el recubrimiento de piezas de sellado adheridas de gran superficie.
| Item | Estándar | Parte A | Parte B |
| Apariencia | GB/T 10247-2008 | Líquido blanco o negro | Líquido transparente |
| Viscosidad (cps,25℃) | GB/T 15223- 1994 | 2500±500 | 75 ±25 |
| Ratio de densidad (mpa.s) | Peso | 1.2~1.4 | 0.98~1.02 |
| Mix Ratio | GB/T 10247-2008 | A:B=10:1 | |
| Viscosidad de sistema mixto (cps,25℃) | GB/T 10247-2008 | 1500~2500 | |
| Vida útil (25℃) | GB/T 10247-2008 | 40±10 mins | |
| Tiempo de gel (25℃) | GB/T 10247-2008 | 1-2 horas | |
| Tiempo de curado (25℃) | GB/T 10247-2008 | 24 horas | |
| Item | Estándar | Parte A | Parte B |
| Apariencia | Inspección visual | Elastómero blanco o negro | |
| Dureza (ShoreA,24hr) | GB/T 531-2008 | 16~20 | |
| Resistencia a la tracción (MPa) | GB/T 528-2009 | ≥0.5 | |
| Resistencia al cizallamiento (MPa) | GB/T 7124-2008 | 1 | |
| Rigidez dieléctrica (kV/mm) | GB/T 1695-2005 | ≥15 | |
| Resistividad volumétrica (Ω.CM) | GB/T 1693-2007 | 1.0x1013 | |
| Constante dieléctrica (60Hz) | GB/T 1693-2007 | 160~180 | |
| Alargamiento a la rotura (%) | GB/T 528-2009 | 3.5 | |
| Rango de temperatura (℃) | GB/T 20028-2005 | -60~200 | |
| Contracción lineal (%) | GB/T 15585-1995 | 0.02 | |
PD: La vida útil y el tiempo de curado se prueban en base a una dosis de adhesivo de 100 g.
Todos los datos relacionados con el sistema de curado se miden después de que el adhesivo se cura durante 5 días en condiciones de 25°C y 55% de humedad relativa.
La especificación de embalaje es de 27.5 kg por set, que incluye 25 kg (en barril) del componente A y 2.5 kg (en bote) del componente B.
