Motor sin escobillas de 28mm Fabricante

Motor sin escobillas de 28mm

Solicite un presupuesto

Nosotros: http://motor-fulling.es/6-2-28mm-brushless-motor.html

El motor sin escobillas 28mm se caracteriza por una alta densidad de potencia y un control de velocidad constante. Es adecuado para utilizarlo a alta velocidad. Por ejemplo, se utiliza para las bombas en cojines de masajes de la industria automovilística.

Especificaciones

Modo de conexión de los cables	Delta
Ángulo de distribución de hall	Ángulo eléctrico de 120 grados
Cigüeñal	0.025mm
Juego radial	0.02mm a 450g
Juego axial	0.08mm a 450g
Máxima fuerza radial	15N a 10mm desde la brida
Máxima fuerza axial	10N
Clase de aislamiento	Clase B
Rigidez dieléctrica	500V Corriente continua para un minuto
Resistencia de aislamiento	100MΩ Min., 500V DC

Modelo	FL28BL26	FL28BL38	FL28BL77
Número de polos	4	4	4
Número de fases	3	3	3
Voltaje nominal V Corriente continua	15	24	24
Velocidad nominal RPM	8000	10000	3700
Torsión de parada continua mN·m	8.4	17	60
Torsión nominal mN·m	7	14.12	50
Potencia nominal W	6	14.78	16
Torsión máxima mN·m	21	42.4	150
Corriente máxima A	2.5	2.8	3
Resistencia fase a fase Ω	8	4.63	4.67
Inductancia fase a fase mH	2	3	3.5
Torsión constante	13.7	16	50
Inercia del rotor g·cm²	1.23	2.12	5.98
Longitud del cuerpo mm	26	38	77
Masa Kg	0.060	0.082	0.280

Motor sin escobillas con estator sin ranura
FL28SBL66-24V-170-XXA-P2 Serie

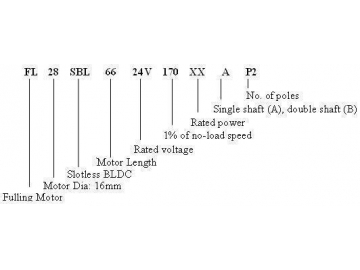

Descripción del modelo

Especificaciones generales

Modo de conexión de los cables	Estrella
Ángulo de distribución de hall	Ángulo eléctrico de 120 grados
Juego radial	0.025mm a 460g
Juego axial	0.025mm a 4000g
Máxima fuerza radial	60N a 20mm del reborde
Máxima fuerza axial	15N
Clase de aislamiento	Clase F
Rigidez dieléctrica	500V DC para un minuto
Resistencia de aislamiento	100MΩ Min., 500V DC

Instrucciones de cableado

No.	Color correspondiente	No. de línea	Función	Observaciones
1	Rojo	UL1332 AWG26	Hall	5-24V
2	Azul		Hall A
3	Verde		Hall B
4	Blanco		Hall C
5	Negro		GND	Polo negativo
6	Amarillo	UL1332 AWG22	Motor U
7	Rojo		Motor V
8	Negro		Motor W

Especificaciones eléctricas

	Unidad	Tolerancia	FL28SBL66-24V-170-75A	FL28SBL44-24V-170-35A
Número de polos			2	2
Número de fases			3	3
Voltaje nominal	V DC		24	24
Velocidad sin carga	RPM	±10%	17000	17000
Corriente sin carga	A	±10%	0.28	0.39
Velocidad nominal	RPM	±10%	14000	14000
Torsión nominal	mN·m		54	24
Potencia nominal	W		79	37
Torsión máxima	mN·m		162	75
Corriente máxima	A		12	6
Resistencia fase a fase	Ω a 25℃	±10%	1.03	2.2
Inductancia fase a fase	mH	±20%	0.095	0.22
Torsión constante		±10%	13.28	13.25
Constante de velocidad del motor	mV/RPM	±10%	1.39	1.39
Inercia del rotor	g·cm²		14.5	7.5
Longitud(L)	mm		66	44
Peso	g		225	135
