Bordonadora
Solicite un presupuesto
La bordonadora se utiliza para el procesado de llantas o rines. Por lo general la bordonadora integra 3 procesos, y podemos decir que cada uno de ellos requiere una bordonadora, entre ellos incluye la máquina principal, sistema hidráulico, el sistema hidráulico sistema de control PLC (control lógico programable), dispositivo de cargado y descargado, y herramientas de la bordonadora.

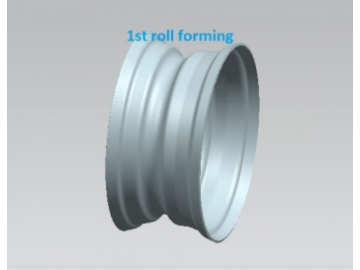

Bosquejos de procesos- 1er formado

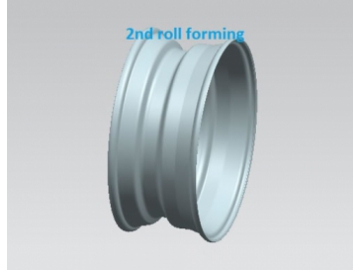

- 2do formado

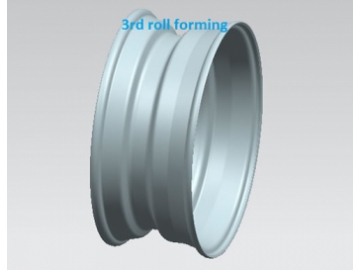

- 3er formado

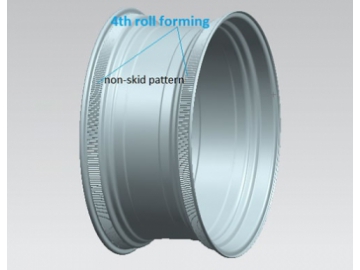

- 4to formado con patrones no deslizantes
- El diseño es fácil de desarmar, con mecanismo de cambio de troquelado opcional, ayuda a controlar de manera efectiva el tiempo de cambio dentro de los 30 min.

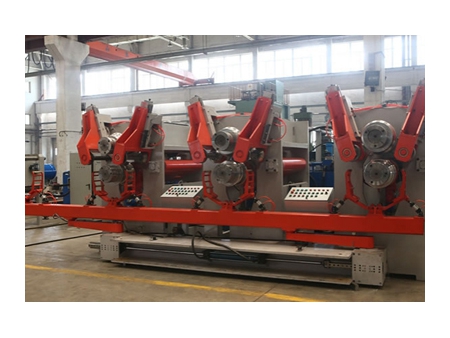

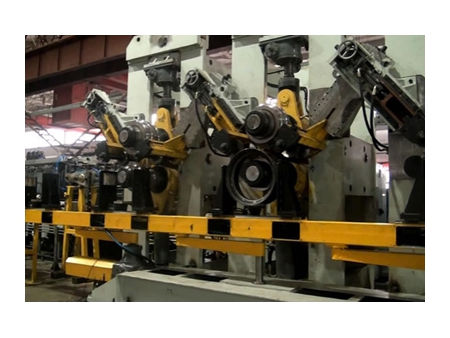

- Las líneas de producción de tanto las llantas pequeñas como grandes tienen 3 bordonadoras para distintos procesos de formado bordonado. La bordonadora integra un set de mecanismo automático de cargado y descargado, para poder lograr la operación automática.
- Con 3 procesos y diseño de 4 estaciones, esto logra que los 3 procesos tenga cargado y descargado de manera simultánea, lo que permite un mayor ahorro y mejora de productividad.
- El mecanismo de cargado y descargado se conecta con la máquina principal en diseño dividido. Línea de producción de operación manual es desarmado para cambio entre la operación manual y automática.
- El desbarbado puede ser personalizado para que sea de manera simétrica o asimétrica, dependiendo de los requerimientos de maquinado.
- Los husillos superiores e inferiores son de manejo hidráulico. La velocidad de la formación de rodillos superiores e inferiores puede ser ajustada de manera automática en el momento que se realiza el bordonado.
- El husillo es ajustable en ángulo de buzamiento en y dirección axial para permitir que cada parte de la superficie del bordonado sea consistente de tensión, de esta manera se garantiza una gran precisión del procesamiento.
- El espacio entre los husillos superiores e inferiores son ajustados, también la velocidad de alimentación.
- La carrera del rodillo guía lateral es también ajustable.
| No. | Descripción | Data | |||
| 1 | Modelo | GX-23/300 | GX-45/600 | GX-48/800 | |
| 2 | Fuerza de bordonado | 230kN | 400kN | 500kN | |
| 3 | Energía del motor de sistema hidráulico | 62.5Kw | 82.5Kw | 165KW | |
| 4 | Longitud del troquelado en el husillo | 350mm | 670mm | 900mm | |
| 5 | Velocidad del husillo | 220r/min | 200r/min | 200r/min | |
| 6 | Material del husillo y tamaño | 40Cr, 140mm | 40Cr, 200mm | 40Cr, 220mm | |
| 7 | Espacio entre el husillo superior e inferior | 240~380mm | 340~480 | 380~520 | |
| 8 | Carrera de husillo inferior | 140mm | 140mm | 140mm | |
| 9 | Rango de velocidad de alimentación del husillo inferior | 2~10mm/s | 2~10mm/s | 2~10mm/s | |
| 10 | Ángulo de buzamiento ajustable del husillo inferior | -0.35 ° ~0.17 ° | ±0.35° | ±0.35° | |
| 11 | Rodillo guía lateral (lineal) | Carrera | 100mm | 140mm | 160mm |
| Ajuste | 50mm | 50mm | 50mm | ||
| 12 | Máx diámetro de rodillo guía | 200mm | 220mm | 240mm | |
| 13 | Voltaje nominal de entrada | 380V | 380V | 380V | |
| 14 | Energía nominal de entrada | 62.5kW | 82.5kW | 165kW | |
| 15 | Sección de cordón de energía (cobre) | Eje único, 70m2 (3 2) | Eje único, 90 m2 (3 2) | Eje único, 180 m2 (3 2) | |
| 16 | Consumo de agua enfriada hidráulica | 2000L /h | 3000L /h | 4000L /h | |
