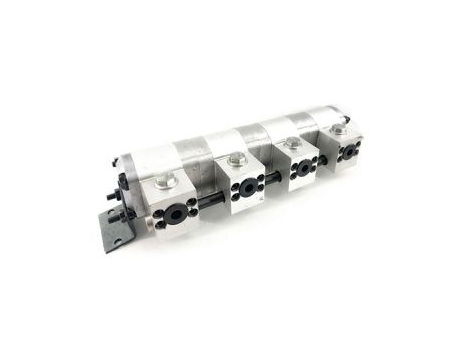

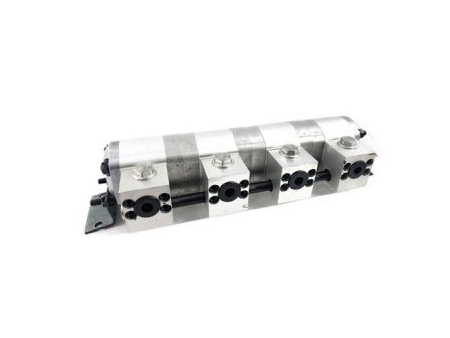

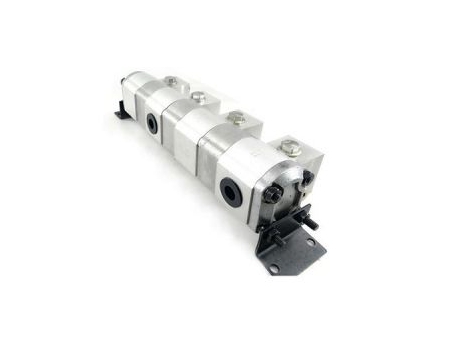

1AFDF | 2-7ml/r
Divisor de flujo de engranajes
La serie 1AFDF, junto con las series 1FDF, 2FDF y 3FDF, forma parte del cuarteto de divisores de flujo de engranajes que GRH ofrece, tienen un rango de desplazamiento de 1.6 a 70 ml/r. Estos divisores están diseñados para garantizar la operación sincronizada al conectar dos o más motores de engranajes mediante un acoplador, logrando una sincronización muy precisa. Se integran muy bien con válvulas de alivio, válvulas de retención y válvulas de control de velocidad, mejorando la protección y funcionalidad del sistema. La precisión de los divisores de flujo que GRH fabrica es reconocida, alcanza una precisión entre ±1.5% y ±2%.
Las características clave de la serie 1AFDF incluyen
- Un rango de desplazamiento de 2 a 7 ml/r, ideal para diferentes aplicaciones.
- Garantiza el funcionamiento sincronizado de los accionadores para un buen funcionamiento de los sistemas hidráulicos.
- Gran precisión de sincronización, mejoran la eficiencia y confiabilidad de las operaciones.
| Modelo | GGM3.6 | GGM6.1 | GGM7.4 | GGM9.5 | GGM11.5 | |
| Desplazamiento cm³/rev | 3.57 | 6.094 | 7.374 | 9.5 | 11.471 | |
| Velocidad máx. RPM | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Flujo de entrada L (1000 bar) | 3.6 | 6.1 | 7.4 | 9.5 | 11.5 | |
| Presión máx. de entrada (bar) | Continuo | 138 | 138 | 138 | 138 | 138 |
| Intermitente | 172.5 | 172.5 | 172.5 | 172.5 | 172.5 | |
| Torque de salida Nm /69bar* | 4 | 7 | 8 | 10 | 12 | |
| Peso kg | 1.25 | 1.36 | 1.41 | 1.5 | 1.59 | |
| Fuerza radial máx. N ** | 755 | 578 | 490 | 310 | 132 | |
Los divisores de flujo de engranajes 1AFDF se utilizan en diferentes campos, como equipos industriales, soluciones de almacenamiento y maquinaria agrícola, destacando su versatilidad y función crítica. Su aplicación es clave en maquinaria como grúas de camión con brazo extensible, plataformas de trabajo aéreas, tractores, cosechadoras, astilladoras de troncos y montacargas, donde la división del flujo y la sincronización necesitan ser precisas a fin de mejorar la eficiencia operativa y la confiabilidad.
