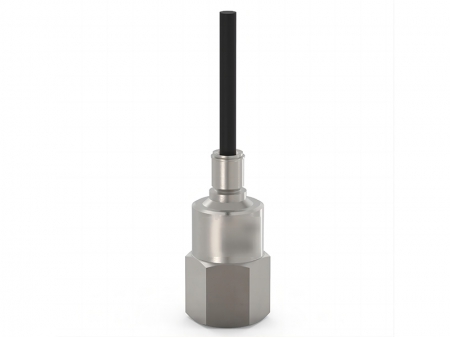

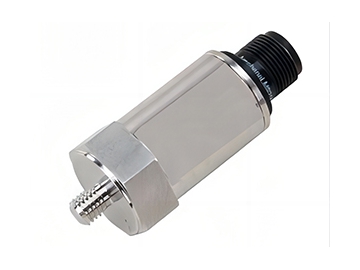

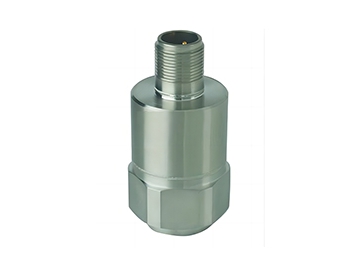

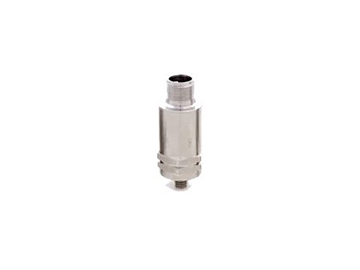

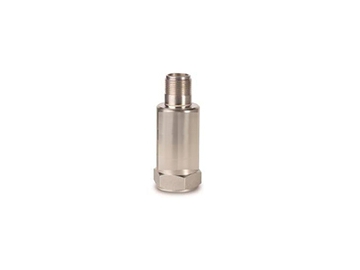

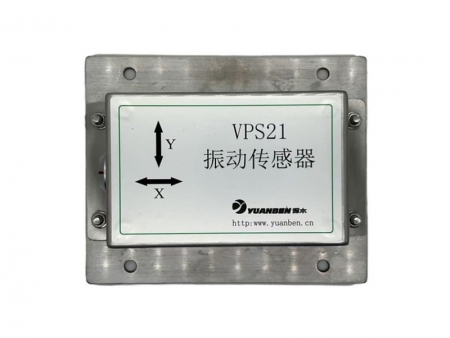

Sensor de Vibraciones VPS (Acelerómetro Triaxial)
Solicite un presupuesto
Los acelerómetros triaxiales combinan tres sensores en una estructura compacta, lo que permite medir la vibración en tres ejes perpendiculares desde un único punto de instalación. Esto facilita una recolección de datos más rápida y precisa, además de simplificar el cableado en instalaciones permanentes. Son ideales para monitorear maquinaria en espacios de acceso limitado, ya que ofrecen información dinámica completa en las direcciones horizontal, vertical y axial, cubriendo un amplio rango de frecuencias. Además, están sellados con epoxi para garantizar su hermeticidad, y su cableado altamente resistente asegura una conexión fiable y lecturas precisas.
Características
- Mide simultáneamente la vibración en tres ejes (X/Y/Z), cubriendo un amplio rango de frecuencias.
- Incluye protección contra conexión inversa de cableado.
- Fácil de instalar directamente sobre la superficie de la máquina, facilitando su operación y mantenimiento.
- Fabricado en instalaciones con certificación ISO 9001, garantizando calidad y precisión.
- Protección contra descargas electrostáticas (ESD) y gran resistencia a interferencias.
Parámetros técnicos
Modelo | | | |
Sensibilidad, ±5%, 25℃ | 500 mV/g | 100 mV/g | |
Rango de aceleración, VDC>22 V | 10 g máx. | 50 g máx. | |
Amplitud / No - linealidad | 1% | 1% | |
Frecuencia de respuesta | ±5% | 0.7-5,000 Hz | 0.7-5,000 Hz |
±10% | 0.5-9,000 Hz | 2-2,000 Hz | |
±3 dB | 0.2-10,000 Hz | 0.2-10,000 Hz | |
Frecuencia de resonancia | 30 kHz | 30 kHz | |
Sensibilidad transversal, máx. | 5% del axial | 5% del axial | |
Temperatura de respuesta | -50℃ | -10% | 10% |
25℃ | 0% | 0% | |
80℃ | 3% | 3% | |
120℃ | 10% | -7% | |
Requisitos de potencia | |||
Fuente de voltaje | 18-30 VCC | 18-30 VCC | |
Diodo regulador de corriente | 2-10 mA | 2-10 mA | |
Ruido eléctrico, Equiv. g | |||
Banda ancha 2.5 Hz to 25 kHz | 250μg | 150μg | |
Espectro | 10 Hz | 2.5μg/V Hz | 20μg/VHz |
100 Hz | 1.5μg/VHz | 2μg/VHz | |
1,000 Hz | 1.5μg/VHz | 0.6μg/VHz | |
Intensidad de salida, máx. | 100Ω | 100Ω | |
Tensión de salida de polarización | 12 VCC | 12 VCC | |
Conexión a tierra | caja aislada blindaje interno | caja aislada blindaje interno | |
Rango de temperatura | -50° a 120℃ | -50° a 120℃ | |
Límite de vibración | 500 g máx. | 500 g máx. | |
Límite de impacto | 5,000 g máx. | 5,000 g máx. | |
Sensibilidad electromagnética, Equiv. g, máx. | 70 μg/gauss | 100 μg/gauss | |
Sellado | Hermética | Epoxi | |
Sensibilidad máx. a la deformación de la base | 0.0002 g/μ deformación | 0.0005 g/μ deformación | |
Material de la cubierta | Acero inoxidable 316L | Aluminio con revestimiento duro | |
Fijación | Agujero roscado 1/4-28 UNF | tornillo de cabeza hexagonal fija de 1/4-28 | |
Conector de salida | 2 contactos, estilo MIL-C-5015 | 4 contactos, Bendix PC02A-8-4P | |
Conector de acoplamiento | - | R9W | |
Cableado recomendado | J10/J9T2A | J9T4 |
