Máquina formadora de tejas esmaltadas
| Materia prima | |
| Materiales aplicables | GI (acero galvanizado) GL (acero Galvalume) PPGI (acero galvanizado prepintado) PPGL (acero Galvalume prepintado) Al (aluminio) CRC (bobina de acero laminado en frío) HRC (bobina de acero laminado en caliente) |
| Grosor del material | 0.3 - 0.8 mm (personalizable) |
| Ancho de alimentación | 1000 – 1250 mm (personalizable) |
| Ancho efectivo | 840 – 1000 mm (personalizable) |
| Dimensiones de la máquina y PLC | |
| Tamaño de la máquina | Aprox. 8 × 1.6 × 1.4 m |
| Peso de la máquina | 5 – 8 t |
| Color de la máquina | Personalizable |
| Sistema de control | Control totalmente automático mediante PLC, con pantalla táctil y variador de frecuencia |
| Voltaje | 380 V, 50 Hz, trifásico (según requerimiento del cliente) |
| Máquina perfiladora | |
| Eje principal | Diámetro: Ø 70 mm Material: Acero 45# (mecanizado de acabado mediante torneado) |
| Material de los rodillos | Acero 45# (cromado duro, templado a 55-62 HRC) |
| Estaciones de conformado | 12 - 18 estaciones |
| Potencia del motor | 3 – 11 kW |
| Velocidad de conformado | 8 – 30 m/min |
| Dispositivo de corte | |
| Método de corte | Corte automático (3 - 11 kW) |
| Material de la cuchilla de corte | Cr12MoV (tratamiento térmico, 58 - 60 HRC) |

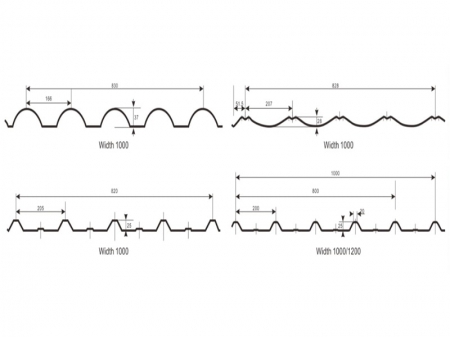

(Elija uno de nuestros perfiles estándar o envíenos su plano personalizado)
ProcesoDesbobinado → Alimentación y guiado → Perfilado → Corte automático a medida → Recolección del producto terminado
Figura del proceso- Cortadora manual
- Máquina guía
- Máquina de formación
- Máquina de punzonado
- Máquina de corte
- Sistema hidráulico
- Sistema de control PLC
| N°. | Equipo | Cantidad |
| 1 | Desbobinador manual de 5 t | 1 juego |
| 2 | Máquina formadora de perfiles | 1 juego |
| 3 | Dispositivo de corte | 1 juego |
| 4 | Unidad de potencia hidráulica | 1 juego |
| 5 | Sistema de control (incluye gabinete) | 1 juego |
| 6 | Mesa de salida | 1 juego |
- Características de la estructura
a. Estructura simple y razonable de hermosa apariencia. La máquina posee una estructura de perfil de acero que se procesa luego de la soldadura, por lo que puede funcionar de forma estable y con una alta eficiencia.
b. Realiza el corte y punzonado automático y preciso, de modo que los extremos de láminas acabadas son estéticos y limpios. Además, las láminas no se deforman. - Estructura del equipo
La máquina laminadora de tejas esmaltadas viene con dispositivo de alimentación (5T de capacidad), transmisión, máquina principal y rodillo, función de punzonado después del laminado, dispositivo de corte, sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc.
YingKou Bohai Machinery Equipment Co., Ltd. Fue fundada en 2000, es un fabricante y proveedor de China experimentado y profesional en la producción de máquinas formadoras en rollo. Todos nuestros productos vienen con el certificado de GB/ T19001-ISO9001 y han sido exportado a muchos países extranjeros tales como Ucrania, Rumania, México, Emiratos Árabes Unidos, India, Afganistán, Irak, Angola, Guinea y más. Además de la máquina formadora de tejas esmaltadas, también podemos ofrecer Máquina perfiladora de chapas para cubiertas curvas BH-240/BH-120, laminadora, máquina formadora de perfiles C/Z/U/M, bobina de acero de colores, maquina formadora de tejas, etc. Por favor, cualquier cosa no dude en contactarse con nosotros.
