Colector solar de aire
1. Principio

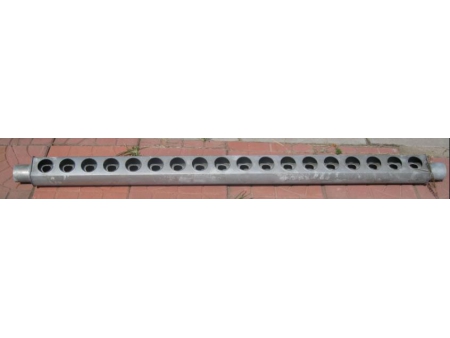

Nuestro colector solar de aire utiliza tubos colectores de vacío que absorben la luz solar y la convierten en energía térmica para calentar el aire. Los componentes del colector son: tubos, panel solar y cabezal colector.
2. Características
Resistente a las heladas: La ausencia de líquido en el interior del colector permite su funcionamiento en ambientes congelados.
Poco mantenimiento: El uso del aire como medio de calentamiento favorece el mantenimiento y prolonga la vida útil del colector.
Circulación rápida: La circulación de calor se produce incluso a bajas temperaturas.

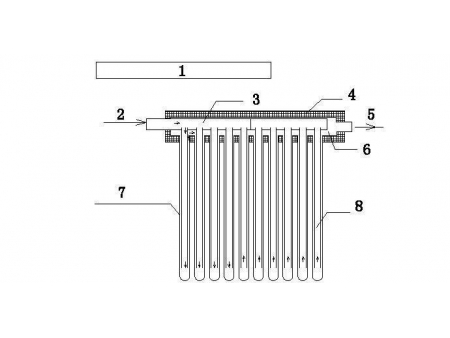

1. Imagen 1 Estructura del colector solar de aire; 2. Aire en el interior; 3. Distribución; 4. Aislamiento; 5. Aire fuera; 6. Unión; 7. Tubo de vidrio de vacío; 8. Tubo interior
4. Parámetros| Especificación | Dirección | Modelo | Número de tubos (piezas) | Longitud/diámetro del tubo (mm) | Revestimiento | Interior del tanque | Área total (m2) |
| Colector solar de aire | Vertical | JKS18/2.1 | 18 | 2100/58 | Chapa galvanizada y pintada | Chapa galvanizada | 3.25 |
| Colector solar de aire | Vertical | JKS20/2.1 | 20 | 2100/58 | Chapa galvanizada y pintada | Chapa galvanizada | 3.62 |
| Colector solar de aire | Horizontal | JKH18/2.1 | 18 | 2100/58 | Chapa galvanizada y pintada | Chapa galvanizada | 3.25 |
| Colector solar de aire | Horizontal | JKH20/2.1 | 20 | 2100/58 | Chapa galvanizada y pintada | Chapa galvanizada | 3.62 |

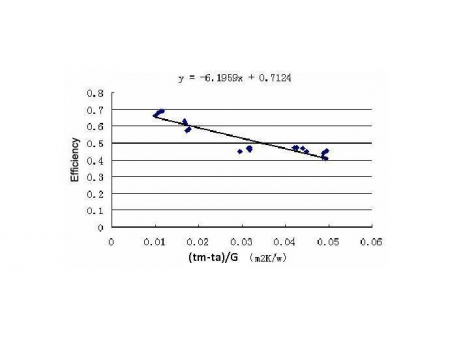

Imagen 2 Eficiencia instantánea del colector solar de aire

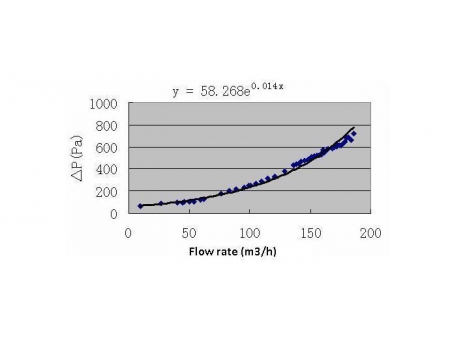

Imagen 3 La velocidad de flujo del colector solar de aire cambia con la resistencia
Temperatura del aire caliente después de tres piezas en serie

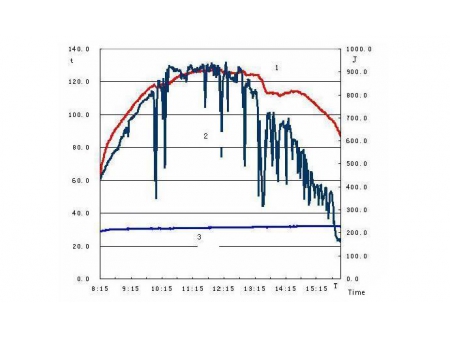

Imagen 4 Temperatura del aire caliente y radiación solar

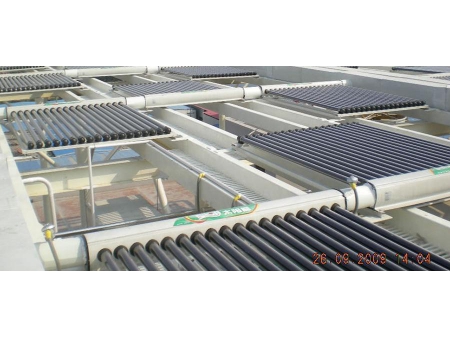

6. Aplicaciones
7. Conexión
-

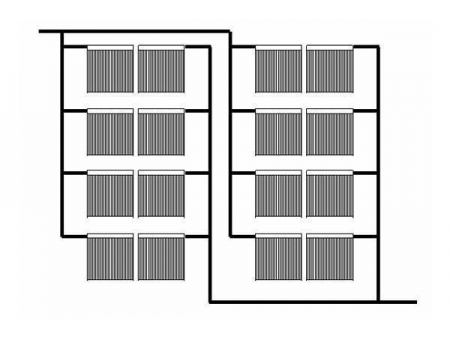

Imagen 8 Conexión del colector solar de aire horizontal
-

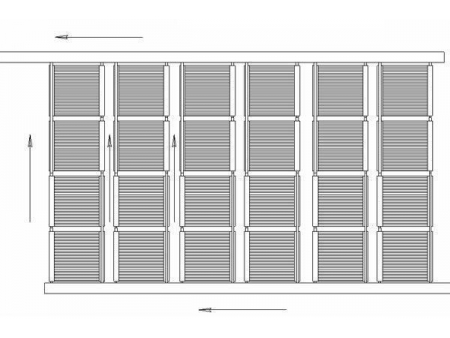

Imagen 9 Conexión del colector solar de aire vertical
