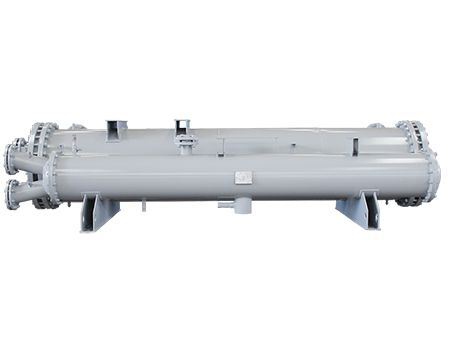

Intercambiador de calor de carcasa y tubos de acero inoxidable.

Los intercambiadores de calor de armazón y tubos de acero inoxidable utilizan este material en todos los elementos que entran en Contáctenos con medios corrosivos, como los tubos, los cilindros y las placas tubulares del intercambiador. El material elegible es el acero inoxidable 304/316L, aunque ocasionalmente se utiliza acero inoxidable ferrítico, acero dúplex y otras variedades de aceros especiales, según el entorno y las condiciones de trabajo. Estos intercambiadores de calor se utilizan normalmente en ambientes con sales reductoras, ácidos inorgánicos, ácidos orgánicos, álcalis, sales y otras condiciones corrosivas.

Solicite una cotización

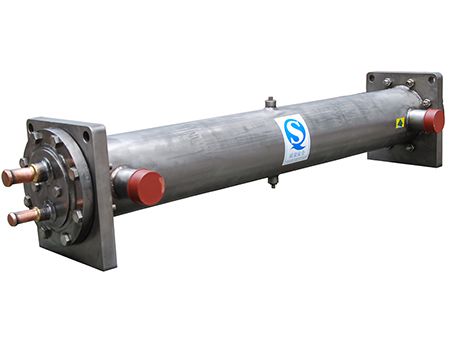

Intercambiador de calor de carcasa y tubos de titanio.

El titanio puro TA2 es un material con excelente resistencia a la corrosión, convirtiéndolo en una opción ideal para diversos ambientes donde otros metales no resisten. Desde embarcaciones marinas hasta industrias químicas y metalúrgicas, los componentes fabricados con titanio TA2 puro han probado TA2 puro pueden resisitir a los elementos corrosivos, superando la resistencia a la corrosión del acero inoxidable tradicional y otros metales no férreos.ser una excelente opción para aquellos que necesitan protección contra la corrosión causada por salmueras y soluciones alcalinas, ácidas y neutras. Los tubos, cilindros y placas tubulares de los intercambiadores de calor hechos con titanio

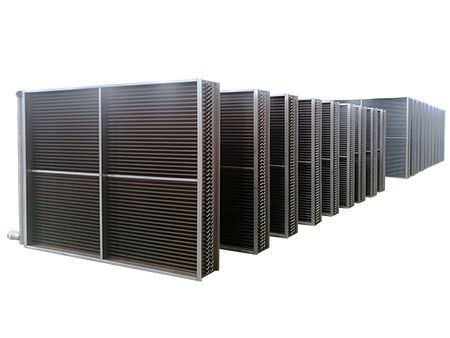

Intercambiador de calor de tubos con aletas de cobre

El cobre es una alternativa muy popular para fabricar los intercambiadores de calor, gracias a su buena capacidad de transferencia de calor y su procesamiento sencillo. En el rubro de los intercambiadores de calor, el cobre destaca por su precio económico, convirtiéndolo excelente opción para diferentes aplicaciones.

Intercambiador de calor de tubos con aletas de acero inoxidable

En los intercambiadores de calor de aletas de acero inoxidable, todos los componentes que entran en Contáctenos con medios corrosivos están fabricados de acero inoxidable, incluyendo los tubos, los cilindros y las placas tubulares del intercambiador. El material de norma es el acero inoxidable 304/316L. Sin embargo, de acuerdo al entorno y las condiciones de trabajo, también puede utilizarse acero inoxidable ferrítico, acero dúplex y otros aceros especiales. Estos últimos son adecuados para gases orgánicos, de combustión, vapor y otros entornos corrosivos.

Especificaciones
Evaporador de carcasa y tubo, de cobre-níquel
Modelo Capacidad nominal de intercambio térmico kW Entrada/salida de agua (pulg.) Entrada de refrigerante (pulg.) Salida de refrigerante (pulg.) Largo A mm Ancho B mm Alto C mm Peso kg
R22 R134A R407C
USHN050A 176 141 158 3" 1-3/8" 2-1/8" 2253 420 340 299
USHN055A 193 155 174 3" 1-3/8" 2-1/8" 2253 420 340 311
USHN060A 211 169 190 3" 1-3/8" 3" 2253 420 340 323
USHN065A 229 183 206 3" 1-3/8" 3" 2653 420 340 328
USHN070A 246 197 222 4" 1-5/8" 3" 2653 420 340 342
USHN075A 264 211 237 4" 1-5/8" 3" 2653 420 340 354
USHN080A 281 225 253 4" 1-5/8" 3" 2653 420 340 366
USHN085A 299 239 269 4" 1-5/8" 3" 2653 420 340 370
USHN090A 317 253 285 4" 1-5/8" 4" 2653 560 390 340
USHN095A 334 267 301 4" 1-5/8" 4" 2653 560 390 352
USHN100A 352 281 317 4" 1-5/8" 4" 2653 560 390 364
USHN105A 369 295 332 5" 1-5/8" 4" 2653 560 390 376
USHN110A 387 309 348 5" 1-5/8" 4" 2653 560 390 388
USHN115A 404 324 364 5" 1-5/8" 4" 2653 570 420 400
USHN120A 422 338 380 5" 1-5/8" 4" 2653 570 420 412
USHN125A 440 352 396 5" 1-5/8" 4" 2653 570 420 424
USHN130A 457 366 411 5" 1-5/8" 4" 2653 570 420 436
UCHN115A 404 324 364 5" 1-5/8" 4" 2653 570 420 432
UCHN120A 422 338 380 5" 1-5/8" 4" 2653 570 420 447
UCHN125A 440 352 396 5" 1-5/8" 4" 2653 570 420 472
UCHN130A 457 366 411 5" 1-5/8" 4" 2653 570 420 497
UCHN135A 475 380 427 5" 1-5/8" 4" 2653 570 420 522
UCHN140A 492 394 443 5" 1-5/8" 4" 2653 570 420 547
UCHN145A 510 408 459 5" 1-5/8" 4" 2653 590 480 524
UCHN150A 528 422 475 5" 1-5/8" 4" 2653 590 480 544
UCHN155A 545 436 491 5" 1-5/8" 4" 2653 590 480 565
UCHN160A 563 450 506 5" 1-5/8" 4" 2653 590 480 585
UCHN165A 580 464 522 5" 1-5/8" 5" 2653 590 480 605
UCHN170A 598 478 538 5" 1-5/8" 5" 2653 590 480 629
UCHN180A 633 506 570 6" 2-1/8" 5" 3310 590 480 665
UCHN185A 651 521 586 6" 2-1/8" 5" 3310 590 480 675
UCHN190A 668 535 601 6" 2-1/8" 5" 3310 590 480 685
UCHN195A 686 549 617 6" 2-1/8" 5" 3310 590 480 695
UCHN200A 703 563 633 6" 2-1/8" 5" 3310 670 530 714

Notas:

  • 1. Parámetros nominales de intercambio térmico: temperatura de evaporación Te=2 ℃, temperatura del agua de entrada Ti=12 ℃, temperatura del agua de salida To=7 ℃, temperatura de sobrecalentamiento 5 ℃.
  • 2. Parámetros de las condiciones de trabajo de la fuente de agua: temperatura de evaporación Te=3 ℃, temperatura del agua de entrada Ti=15 ℃, temperatura del agua de salida To=8 ℃, temperatura de sobrecalentamiento 5 ℃. Intercambio de calor Q (fuente de agua) = 1,05Q (nominal).
  • 3. Presión de trabajo máxima admisible del lado del refrigerante: 3,0 MPa, presión de funcionamiento: 2,5 MPa; presión de trabajo máxima admisible del lado del agua: 2,0 MPa.
  • 4. Pérdida de presión del agua < 100 KPa.
