Subestación compacta

Solicite un presupuesto

Nosotros: http://heag.es/4-2-compact-substation/index.html

Subestación compacta para parque eólico YB-12/24/40.5-0.69

Ítem	Unidad de alto voltaje	Transformador	Unidad de bajo voltaje
Voltaje nominal (kV)	400,630,1250	10(11)/12, 35/40.5	690
Corriente nominal (A)			50~4000
Capacidad nominal (kV/A)		30~2500
Corriente admisible soportada de corta duración (kA)	12.5(2s or 4s), 16(2s or 4s), 20(2s or 4s)
Valor de cresta de la corriente admisible soportada (kA)	31.5,40,50

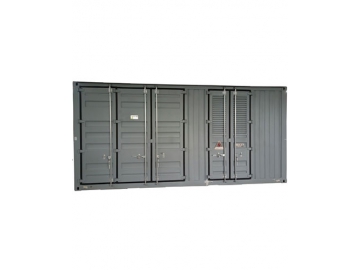

Subestación tipo contenedor YB-12/24

Item		Unidad HV		Transformador		Unidad LV
Índice de voltaje (kV)		12	24			0.4
Índice de corriente (A)		630				20~3200
1 Índice mín. de voltaje admisible P.F. (kV)	A tierra, entre fases	42	65	HV:42	HV:50	2.5
	Entre contactos abiertos	48	79
Índice de voltaje admisible de impulso tipo rayo (kV)	A tierra, entre fases	75	125	75	200	7.4
	Entre contactos abiertos	85	145

Subestación compacta estilo estadounidense YB-12/24

Ítem	LBS
Voltaje nominal (kV)	12
Corriente nominal (A)	315, 630
Tensión soportada a impulsos (kV)	75
Corriente admisible soportada de corta duración (kA/s)	12.5/2,16/4
Valor de cresta de la corriente admisible soportada (kA)	31.5,40

Subestación compacta ZBW-40.5

1. Altura: 1000m;
2. Temperatura ambiental: -25 ~ 40 ;
3. Velocidad del viento: 34m/s (Presión del viento: 700Pa);
4. Espesor del hielo: 20mm;
5. Humedad relativa: promedio diario 95%, promedio mensual 90%;
6. Sin sacudida fuerte y impulsos;
7. Ocaciones sin contaminación infllamable, explosiva y grave y sin corrosión química.

Subestación compacta inteligente YBZ-12

Ítem	Unidad de alto voltaje	Transformador	Unidad de bajo voltaje
Voltaje nominal (kV)	12	11/0.4	0.4
Corriente nominal (A)	630		144~2309
Capacidad nominal (kV/A)		100~1600
Corriente admisible soportada de corta duración (kA/s)	20~31.5(CB)		30/1
Valor de cresta de la corriente admisible soportada (kA)	50~80(CB)		63

Subestación compacta para ferrocarril BTZH1-12

Ítem	Unidad de alto voltaje	Transformador	Unidad de bajo voltaje
Voltaje nominal (kV)	12		0.4
Corriente nominal (A)	630(200)
Frecuencia nominal (Hz)	50	50	50
Corriente admisible soportada de corta duración (kA/s)	20/3
Valor de cresta de la corriente admisible soportada (kA)	50

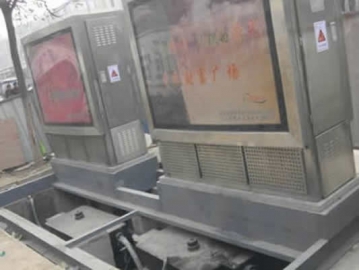

La subestación compacta subterránea YB-ZD-12 es una especie de subestación compacta que puede ser semi-subterránea o totalmente subterránea. Es subterráneo, por lo que la contaminación acústica y la radiación electromagnética se pueden reducir.
