Jumbo hidráulico para empernado para minería CYTM41 (HT92)
Jumbo hidráulica para empernado, plataforma para empernado, equipo para exploración minera

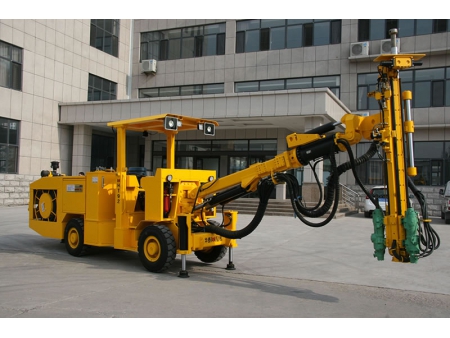

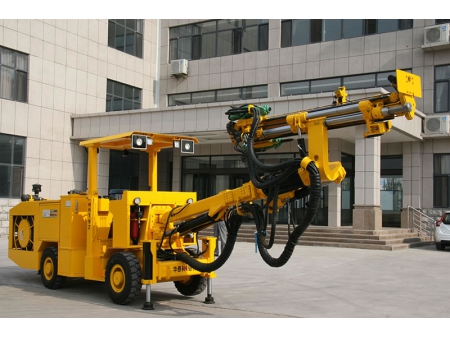

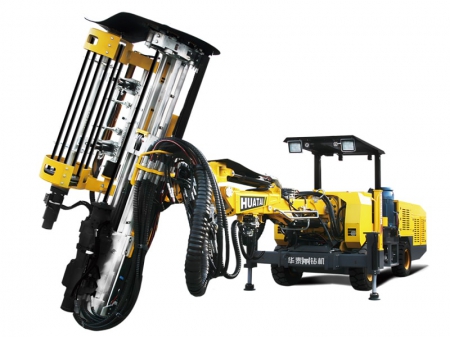

Este jumbo hidráulico para empernado fue diseñado con una estructura compacta, con un perno para rocas de 1.5-2m de largo y una altura de trabajo efectiva de 2.8-6.2m. El jumbo para empernado está equipado con un perforador de rocas importado, ideal para casi cualquier trabajo de exploración minera y empernado de rocas para paredes rocosas complejas y formaciones rocosas dañadas.
Características destacadas 1. La plataforma de empernado emplea una perforadora de rocas Montebel HC25 para una mayor eficiencia de empernado y mínimo desgaste del tubo de perforación.
2. Una viga corta asegura una operación simple de la plataforma hidráulica para empernado en túneles y minas estrechos.
3. El cilindro giratorio instalado tiene un diseño modular y estructura compacta, simplificando la instalación y el mantenimiento.
Sección transversal | mm | 3000×3000~4800×4800 (17m²) |
Diámetro de agujero | mm | φ41 |
Profundidad de agujero | mm | 1800/1950/2150 |
Longitud de perno | mm | 1500/1800/2000 |
Longitud de varilla de perforación | mm | 2175/2475 (opcional) |
Potencia de impacto | Kw | 9.75 |
Frecuencia de impacto | Hz | 65 |
Presión de impacto | bar | ≤16 |
Velocidad rotatoria | rpm | 210 |
Par de torque de rotación | Nm | 320 |
Compensación de alimentación | mm | 560 |
Recorrido de alimentación, una vez | mm | 1820/1980/2150 |
Fuerza de alimentación | kN | 15 |
Inclinación de pluma | ° | 50°,-30° |
Vuelco de alimentación | ° | ±180° |
Balanceo de alimentación | ° | 90° |
Inclinación de alimentación | ° | 80°,-25° |
Dimensiones generales | mm | 9440×1650×2100(±50) |
