Telar de pinzas para tejido de rizo de alta velocidad
El telar de pinzas para tejido de rizo a alta velocidad RFTL61 es capaz de llevar a cabo libre conmutación de tejido de rizado de 3 a 7 tramas. También lleva a cabo el cambio automático de la densidad de la trama durante la operación. No solamente se utiliza en la fabricación de tejidos de rizo normales, sino también se utiliza en la fabricación de tela de pila, piqué, tejido de rizo ondulado, tejido de rizo de una cara y otros tejidos de rizo de alto nivel. Este telar de pinzas cuenta con desenrollado de trama y arrollado de tejido electrónicos, dispositivo de movimiento de remetido por peine y una unidad de control electrónico.
Ancho del peine (cm)
Ancho nominal del peine: 200, 220, 240, 260, 290, 320, 360
Ancho efectivo del peine: 0~80cm sustraídos del ancho nominal
Capacidad de tejido
Algodón e hilado de anillos: 500tex (1.2Ne)—5tex (120Ne)
Filamento: 10dte (9Td)—1650dte (1500Td)
Velocidad de tejido
Velocidad rotacional: 550 rpm
Velocidad de elaboración: 350-450 rpm (Dependiendo del ancho efectivo del peine y de la configuración relativa)
Índice máximo de inserción de trama: 1350m/min (Dependiendo del ancho efectivo del peine y de la configuración relativa)
Selección de trama
8 colores
1. El telar de pinzas para tejido de rizo de alta velocidad RFTL61 cuenta con movimiento de lazada controlado por un servo preciso:
Utiliza un microprocesador CPU para gestionar y monitorear los parámetros de enrollado y arrollado electrónico para el tejido sincrónico.
2. Control completo:

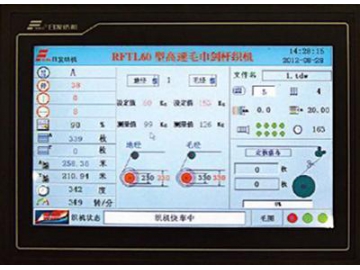

Este telar tiene la capacidad para comunicación bidireccional a través de una gran pantalla LCD que puede configurarse y ajustarse a varios parámetros en tiempo real con la finalidad de reducir el costo en mano de obra.
3. Sistema de inserción de trama:
La lanzadera es impulsada por la manivela espacial del enlace de conexión con el objetivo de mejorar efectivamente la velocidad así como para garantizar un movimiento preciso y estable de la lanzadera y la conexión de trama en operaciones a alta velocidad. Esto reduce el rompimiento de la trama y mejora su inserción eficientemente.

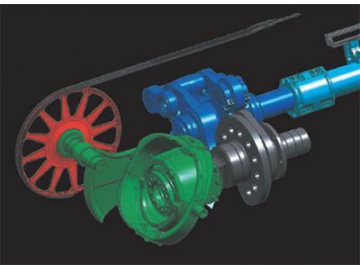

4. Sistema de impulsión:
Este telar utiliza a un interruptor de mecanismo de reluctancia para impulsado directo y una correa sin embrague. El equipo lleva a cabo el cambio de velocidad automático durante el encendido, lo cual reduce el consumo de energía entre 10 y 30 % garantizando que el equipo sea económico y ahorre energía.
5. Movimiento del peine y movimiento del bucle:
Este telar utiliza un movimiento del batán remetido por peine para la fabricación de tejido de rizo, por lo tanto reduce la fricción secundaria con el hilado. La precisión es de 0.01mm.
6. El selector electrónico de trama se controla con el motor de pasos. Cuenta con una selección de 2 a 12 colores de trama.
Item | Especificación |
Mecanismo de la trama | Seleccionador de trama electrónico de alta velocidad |
Alimentador: acumulador electrónico FPD | |
Cortador de trama: cortador de trama mecánico/electrónico | |

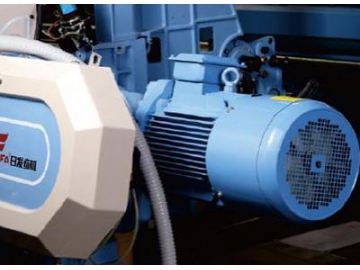

Mecanismo de potencia | Control de accionamiento: motor asíncrono 3 fases 7.5kw (motor principal) que utiliza correa, embrague (clutch) y freno electromagnético para controlar el arranque y la parada. |
Accionamiento directo: respuesta rápida, bajo consumo de energía. Motor de accionamiento directo de imán permanente. | |
Movimiento de bucle | Movimiento servo para bucles: control dinámico para bucles que cuenta con un movimiento automático de bucle de 3-7 tramas y función de cambio. |
Tamaño del tejido de rizo: configuración libre de 0-24mm. La precisión del espaciado está dentro de 0.01mm. | |
Mecanismo de calada | Dobby electrónico de alta velocidad con hasta 20 varillas de tracción |
Jacquard electrónico | |
Mecanismo de golpe del peine | Movimiento de batán por leva en ambos lados |
Mecanismo de inserción de trama | Enlace de conexión de manivela especial, gancho de guía |
Mecanismo de enrollado/arrollado | Control electrónico continuo AC servo |
Lubricación | Suministro de aceite a presión concentrada: lubricación por aspersión de aceite, lubricación en baño de aceite |
Función automática | Parada automática del telar en punto designado, buscador de trama a baja velocidad, compensación para el borde del tejido, ajuste de la tensión de la urdimbre, detección automática, reinicio, reinicio del telar por fallos |
Control electrónico | Control: sistema multifuncional de control CPU el cual puede controlar, monitorear, efectuar diagnóstico automático y visualización de información. |
Visualización: pantalla táctil grande de comunicación bidireccional, pulsador de operación, parámetros de configuración o ajuste, programación en tiempo real |

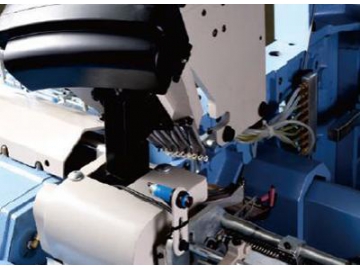

- Mecanismo de inserción de trama
- Pinza de inserción de trama
- Mecanismo de inserción de trama
- Mecanismo de enrollado/arrollado
- Sistema de localización de trama
