Máquina para Blindar Cables

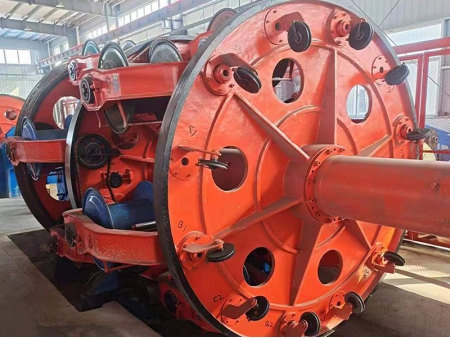

S&A ofrece máquinas para blindaje, también conocidas como máquinas para apantallado, de alambres, que es una solución versátil diseñada para el trenzado individual de alambres de cobre, alambres de acero y conductores de cobre de secciones transversales amplias. Esta armadora es capaz de trenzar hasta 96 alambres en una sola dirección en el núcleo del cable, convirtiéndose en una opción perfecta para cables armados, cables enfundados entre otras aplicaciones. Todos los parámetros se pueden ajustar fácilmente a través de la interfaz de pantalla táctil, garantizando un control preciso y eficiente
- Diseño resistente del husillo: El husillo principal está hecho de tubos de acero sin soldar, se soporta en los rodamientos de rodillos esféricos de doble hilera en la parte delantera y trasera, asegurando durabilidad y estabilidad.

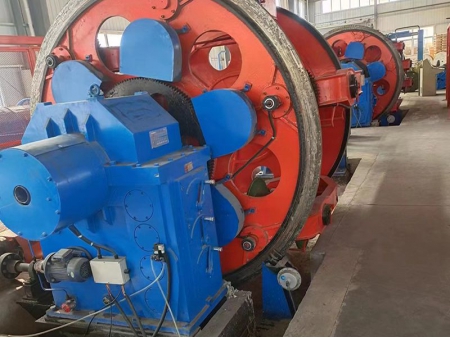

- Sistema de engranajes planetarios: La máquina utiliza un sistema de engranajes planetarios combinados con engranajes helicoidales templados y endurecidos, mejorando la resistencia al desgaste y permitiendo un movimiento suave y continuo.
- Manipulación de bobinas de alambre: El portabobinas de alambre tiene un mecanismo de presión en la parte superior que ayuda la carga y descarga de bobinas de alambre.
| Diámetro de un alambre | Cobre 1.2~5.0 mm |
| Aluminio 1.5~5.0 mm | |
| Alambre de acero 1.5~5.0 mm | |
| Velocidad de línea | 3~30m/min |
| Velocidad de rotación de la jaula | 10~60r /min |
| Rango de paso de cable (formación de cable) | 50~1800 mm |
| Velocidad de rotación del cabezal | 150 ~500 r./min |
| Rango de paso del cabezal de encintado | Paso 5~300mm |
| Fuerza de tracción del cabestrante | 10000 N·f |
| Altura central de la máquina | 1000mm |
La línea de producción de blindado o apantallado de alambre que ofrecemos, está equipada con un controlador PLC y una pantalla táctil. Su funcionamiento es impulsado por un motor de corriente alterna, y la unidad de accionamiento usa un conductor eficiente. Todos los parámetros técnicos se pueden configurar fácilmente a través de la pantalla táctil, permitiendo la configuración y el almacenamiento de los parámetros del proceso de producción. La visualización de los parámetros de trabajo de producción, el estado de la máquina y los puntos de avería se presentan muy claras. Cada sección de la jaula puede configurar sus propios parámetros relacionados y ajustarse de acuerdo a las condiciones que se necesitan para una modificación precisa de los mismos. La totalidad de la máquina está controlada mediante un sistema Siemens PLC y una pantalla táctil intuitiva. El programa establece diferentes estados de trabajo que mantienen un proceso de alambre uniforme, incluso en diversas condiciones operativas.
- PLC: SIEMENS
- Controlador: SIEMENS
- Pantalla táctil: SIEMENS 10.4
