Perfiladora de junta alzada YX65-400-500 (perfilado cónico de una sola vez), Máquina de perfilado de junta alzada, Máquina perfiladora de cubierta de techos
La máquina perfiladora de junta alzada (cubierta para techo) YX65-400-500 está especialmente diseñada por Xinhonghua Machinery para perfil cónico hecho por perfilado o conformado de una sola vez junto con corte. Tanto los perfiles rectos como los cónicos están disponibles con esta máquina perfiladora. La estructura compacta permite que esta máquina se cargue en un contenedor 40GP para facilitar el transporte. La máquina se puede personalizar según las necesidades de aplicación del cliente.
- Los perfiles rectos y cónicos están disponibles en una sola máquina.
- El perfil cónico se forma una vez.
- Cuerpo de la máquina inteligente, disponible para fijarse en contenedor de 40GP, fácil transporte al sitio del cliente
- Fácil operación, bajo costo de mantenimiento
| Modelo | YX65-300-400-500 |
| Dimensión | 7000*2000*1050mm |
| Potencia del motor de accionamiento principal | 7.5kW*2 |
| Potencia hidráulica para pre-corte | 3kW |
| Servomotor (Schneider; uso para cambiar tipos) | 2kW |
| Motor (uso para controlar el ángulo) | 1.1kW*2 |
| Motor(uso para el corte) | 1.1.kW |
| Motor(uso para dispositivo de alimentación) | 4kW |
| Pasos de perfilado | 18 pasos |
| Velocidad de perfilado | 8-15m/min |
| Voltaje | 380V/50HZ/3PH |
| Ancho efectivo para perfil recto | El más estrecho: 200mm; el más ancho: 700mm |

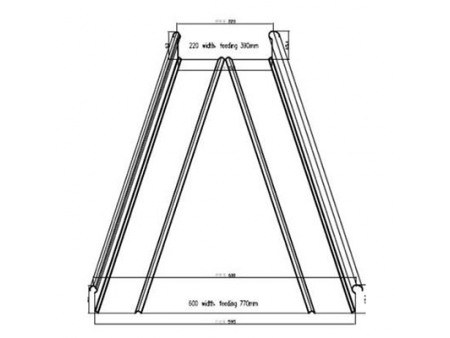

| Perfil cónico de ancho efectivo | El más estrecho para el lado cónico: 220mm; el más ancho para el otro lado: 700mm (Rango de pendiente: 0~2.5 grados.) |
| Altura del techo | 65mm |
| Espesor de aluminio | 0.8-1.2mm |
| Espesor de acero | 0.6-0.8mm |
| Sistema de control | Control PLC |
-
-

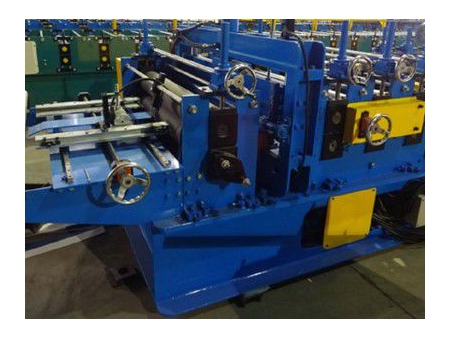

Dispositivo de corte de hoja plana
Corta la hoja antes del perfilado a la longitud requerida.
Potencia hidráulica para cortar, motor de la bomba: 3kW
Dispositivo de alimentación con potencia, motor: 4kW
-
-

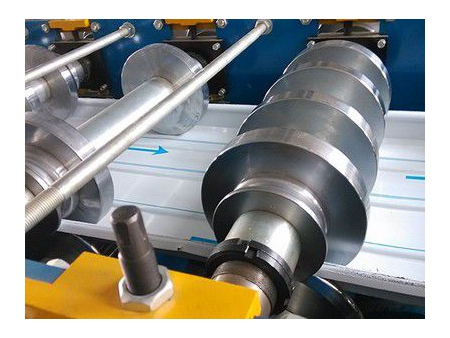

El rodillo está hecho de acero de alta calidad de 45# con tornos CNC y tratamiento térmico. El cromado duro es opcional para una larga vida útil.
-
-

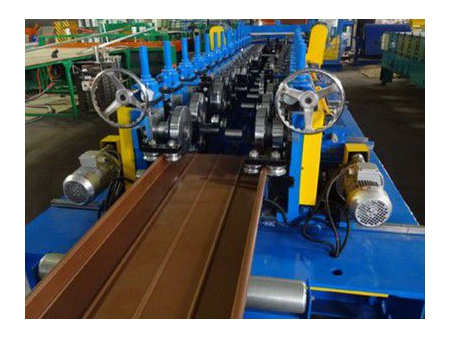

Perfilado cónico: Perfilado cónico de una sola vez
-
-
Sellador automático
-
-

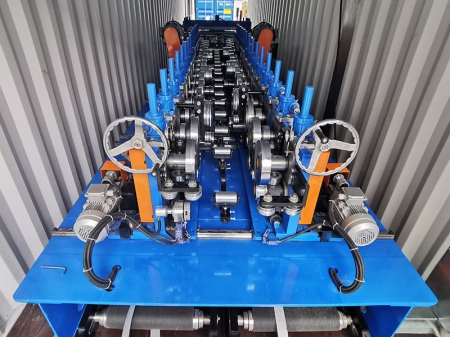

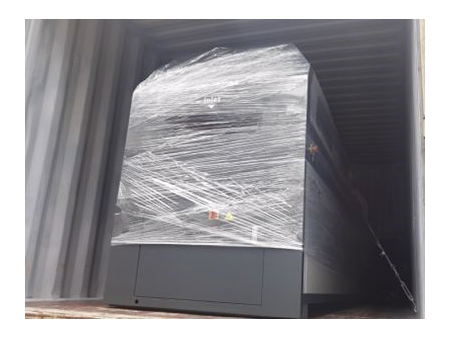

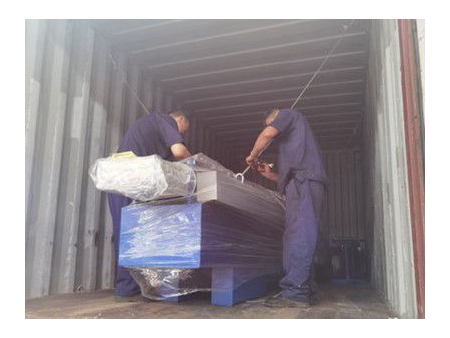

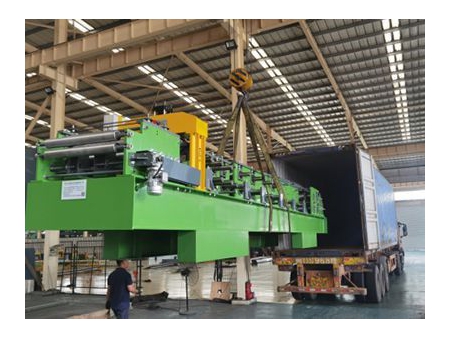

Disponible para ser cargado en un contenedor 40GP.
- Máquina perfiladora principal para hacer techo recto y cónico
- Desenrollador manual de 5 toneladas/o desenrollador hidráulico de 5 toneladas

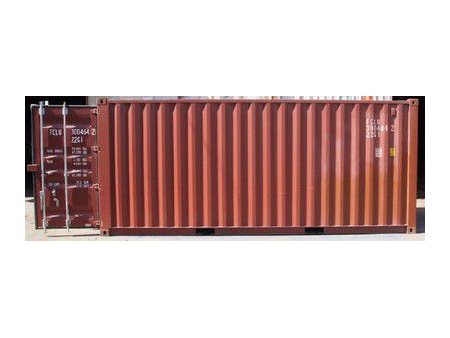

- Contenedor de 40GP
- Sellador automático

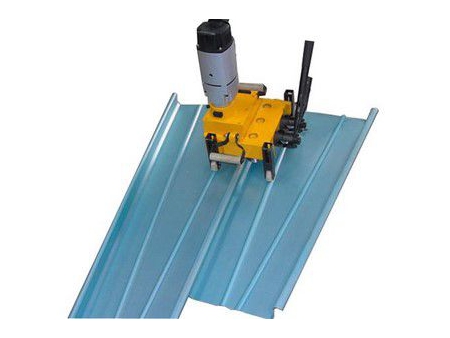

- Selladora de mano
- Sistema de control de computadora PLC con pantalla táctil ( Marca: Schneider )

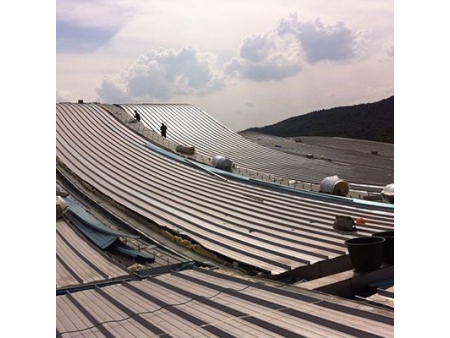

- Hace techos de junta alzada cónicos, perfilados de una sola vez
- Tabla/mesa de acabado
- Manual de operación
