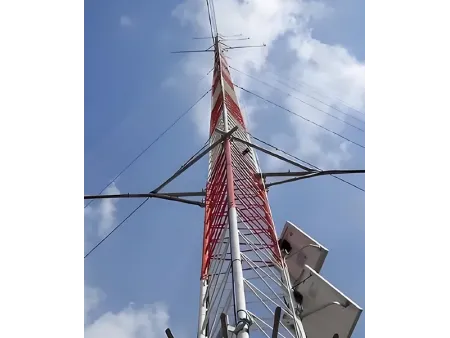

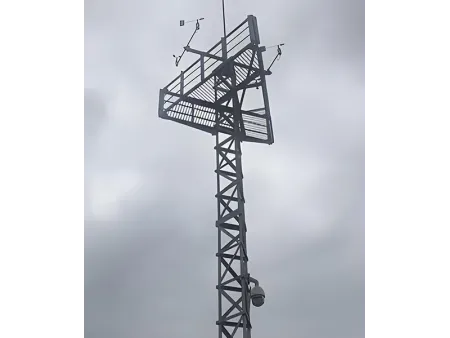

Torre de medición de viento (Mástil MET)
Torre meteorológica para la medición de la velocidad y dirección del viento, disponible en opciones de altura desde 5 hasta 200 metros
Las torres de medición de viento, también conocidas como mástiles MET, son estructuras altas que se utilizan para recopilar datos del recurso eólico para estudios meteorológicos y la evaluación de emplazamientos de parques eólicos. Soportan instrumentos que miden la velocidad y dirección del viento, la presión, la humedad y otros parámetros ambientales.
- Norma de diseño ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1
- Rango de altura 5–200m, según los requisitos del cliente
- Velocidad del viento de diseño 0 km/h – 300 km/h, según los requisitos del cliente (varía según la región)
- Tratamiento de la superficieGalvanizado en caliente; pintado
- Estructura principal
La torre consta de la base, la pata, tirantes horizontales, tirantes diagonales, soportes para anemómetro y un pararrayos. Las torres arriostradas utilizan cables tensores, mientras que las autoportantes no los requieren. - Equipo de monitoreo
El mástil admite diversos instrumentos meteorológicos, como anemómetros de cazoleta o ultrasónicos, veletas, termómetros y barómetros. Los datos se almacenan mediante un registrador de datos integrado. - Rango de altura
Las alturas de las torres de medición de viento varían entre 10 y 150 metros, y muchos proyectos domésticos adoptan mástiles estándar de 100 metros. - Monitoreo de seguridad
Algunos mástiles MET incluyen protección contra rayos integrada. La resistencia de puesta a tierra es ≤4 Ω y la estructura puede diseñarse para soportar un nivel de intensidad sísmica 8.
Ubicaciones de instalación
Las torres de medición de viento suelen instalarse a entre 1 y 8 kilómetros del área planificada del parque eólico. El emplazamiento debe evitar las zonas afectadas por la turbulencia de estela de las turbinas existentes o futuras. Se prefieren ubicaciones a barlovento de la dirección predominante del viento. Los emplazamientos a mayor altitud, con buena visibilidad y sin obstrucciones circundantes, garantizan datos de viento precisos y representativos.
| Producto | Torre de medición de viento |
| Tipo de torre | Torre arriostrado |
| Norma | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grado 8.8/6.8/4.8; A325, DIN7990, DIN931, DIN933; ISO4032, ISO4034 |
| Material | Tubos de acero, acero redondo, acero angular |
| Altura | 5–200M, según el requisito del cliente |
| Velocidad del viento | 0 km/h – 300 km/h, según el requisito del cliente (diferente en diferentes regiones) |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil esperada | Más de 20 años |
| Opciones de color | Acabado plata (galvanizado) o pintado, sistema de colores RAL, personalizable |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Recopilación exhaustiva de datos
Monitorea en tiempo real la velocidad y dirección del viento, la temperatura, la humedad y la presión atmosférica. El intervalo de muestreo es ≤3 segundos y el sistema proporciona un registro de datos de alta precisión.
Fuerte resistencia al viento y a los sismo
Diseñada para alcanzar el nivel 8 de intensidad sísmica y operar con espesores de hielo de 5 a 10mm, la torre de medición de viento admite un despliegue en campo a largo plazo con una vida útil de hasta 35 años, ideal para condiciones ambientales complejas.
Fácil instalación
El diseño atirantado requiere una cimentación mínima y permite un despliegue rápido. Su diseño autoportante requiere una cimentación más resistente, pero ofrece mayor estabilidad estructural.
Transmisión de señales flexible
Admite opciones de comunicación inalámbrica y de fibra óptica, lo que permite seleccionar el método de transmisión según los requisitos del proyecto.
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
