La red de sistema de conferencia digital de nueva generación se compone de unidad principal de conferencia procesador integrado unidades de micrófono, y posee un cable Ethernet Cat5e (o más) entre la unidad principal de conferencia y el procesador, un sistema de transmisión digital sincrónica de audio y señales de control. El procesador integrado y los micrófonos están conectados mediante un cable 8P-DIN, lo que facilita la expansión del cableado. El procesamiento de señales digitales puede mejorar la capacidad antiinterferencia, la estabilidad de comunicación y la fiabilidad de todo el sistema, resolviendo así el problema de la alimentación por cableado de larga distancia y preservando la alta fidelidad y la calidad del sonido del sistema analógico.

Diagrama de conexión del sistema

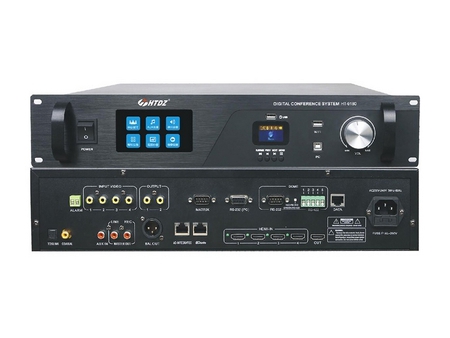

Unidad principal de conferencia HT-9180HD

  • HT-9180HD
  • Posee una pantalla táctil de 4,3 pulgadas con sistema de control inteligente Linux y visualización en chino simplificado, chino tradicional e inglés.
  • Tienen seis interfaces de configuración del sistema: Volumen AUX, volumen del monitor de micrófono, configuración de ID, compensación de alta frecuencia del sistema, seguimiento de video y configuración de cuenta regresiva.
  • Admite los modos de operación libre, límite, FIFO, solicitud, voz y conteo regresivo.
  • Cuenta con una interfaz de puerto de red de 1 canal, la cual está conectada al procesador integrado para transmitir de forma sincronizada señales de audio y control.
  • Integra la interfaz de fibra de 1 grupo.
  • Gracias a la interfaz Dante incorporada, el audio se puede extender a todo el protocolo de audio Dante.
  • Con la interfaz de control de grado industrial RJ45, el cable de control se puede extender hasta 1000 metros.
  • Lleva a cabo las funciones de debate, seguimiento de video y votación.
  • Integra un módulo USB de grabación.
  • Cuenta con interfaz de conexión para cámara, sistema de control central y matriz de conmutación híbrida RS232/RS422/RS485.
Parámetros técnicos
  • Alimentación: 240V 50Hz~60Hz
  • Distorsión armónica total (THD): <0,1% @ 1kHz
  • Relación señal-ruido:>96dB
  • Frecuencia en respuesta: 40Hz-16KHz
  • Carga de salida: <1KQ
  • Índice de consumo: 30W
  • Entradas de audio:RCAx1, Phoenix (Alarma) x1
  • Salidas de audio: RCAx2; XLRx1; Toslink x1; Dante x1; Coaxial x1
  • Pantalla:Pantalla táctil de 4,3 pulg.
  • Grabación y reproducción: USB x 1
  • Entradas de video: RCAx4; HDMIx4
  • Salidas de video: RCAx2; HDMI x1
  • Control de la cámara: RS232/RS422/RS485
  • Control de la PC: RJ45x1; USB tipo Bx1
  • Conexión del sistema: RJ45 x 1 (AD-integrado)
  • Peso neto: 10,3kg
  • Dimensiones:483x320x88mm, bastidor 2U de 19"

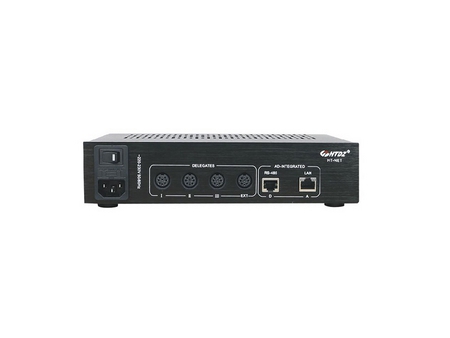

Procesador integrado HT-NET

  • HT-NET
  • La interfaz de puerto de red Ethernet de 1 canal se conecta a la unidad principal de la conferencia para transmitir señales de audio y de control simultáneamente.
  • Presenta una interfaz RS485 de 1 canal para el control y la asistencia remota.
  • Posee varias interfaces de salida del procesador de 4 grupos 8P-DIN para la conexión del micrófono del sistema; cada salida soporta 30 micrófonos.
  • Puede efectuar la conexión en cascada de hasta 254 unidades de micrófono con función de votación y seguimiento y 4096 unidades de micrófono para debate.
  • Consumo de energía: 350W.
  • Alimentación: 230V ~ 50Hz-60Hz.
  • Dimensiones: 253 x 223 x60mm (A x A x D)
Unidad de micrófono para conferencias
  • El sistema admite todas las unidades de micrófono de conferencia HTDZ 8P-DIN, excepto HT-9100c/d y HT-9100Ac/Ad.
Información de pedido
  • Unidad principal de conferencia--HT-9180HD
  • Procesador integrado--HT-NET
