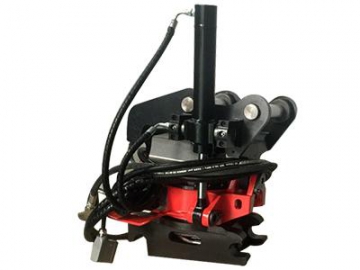

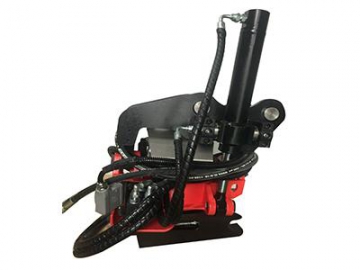

CATSU le ofrece dos tipos de Tilt Rotator para excavadoras, los cuales se montan directamente en el brazo de la excavadora. El modelo CT02 se recomienda para excavadoras de entre 2 y 4 toneladas, mientras que el modelo CT05 es para excavadoras más pesadas de 4 a 7 toneladas. Este rotor basculante tiltrotator cuenta con una caja de engranajes óptimamente lubricada que puede hacer girar el cucharón 360° sobre su eje y obtener una inclinación horizontal de hasta 40° lo cual hace más sencillo recoger objetos. La operación es sencilla y se efectúa dentro de la cabina del operador, desde la palanca de la excavadora o bien desde el interruptor basculante de la retroexcavadora, lo cual permite llevar a cabo tareas avanzadas y precisas de manera eficiente, sencilla y expedita, sobre todo sin poner en riesgo la integridad física del operador y/o personas en el sitio de trabajo. Ponemos a sus órdenes los servicios de personalización de rotores basculantes Tilt Rotator, los cuales pueden adaptarse sin ningún problema a varias marcas de excavadoras vigentes en el mercado y sistemas eléctricos de 12 volts. Ambos rotores basculantes tiltrotator para excavadora CT02 y CT05 cuentan con la certificación CE.

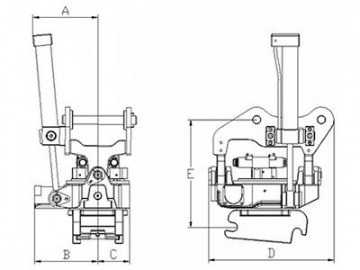

Tilt Rotator Excavadora CT02
Parameters
Ancho A | 245 |
Ancho B | 234 |
Ancho C | 112 |
Longitud total D | 720 |
Altura de construcción E | 380 |
Peso base de la máquina | 2-4 t |
Peso | 120 kg |
Rango de inclinación | 2×40° |
Fijaciones estándar | S30 S40 |
Ancho del cucharón máximo recomendado | 1000 mm |
Flujo hidráulico recomendado SS5/SS10 | 30 l/min |
Flujo hidráulico recomendado SS9 Tilt/Rotación | 15/30 15/30 |
Presión hidráulica máxima | 22 Mpa |
Tensión de tracción máxima | 26 kNm |
Fuerza de arranque máxima | 30kNm |
Fuerza de torque máxima | 36kNm |
Par/Torque | 1700 Nm a 21 Mpa |
Par de inclinación de los cilindros de doble accionamiento | 6000 Nm |
Velocidad de rotación (1 vuelta, giro) | 10-25 en l/min |
Número de puntos de lubricación | 1 |

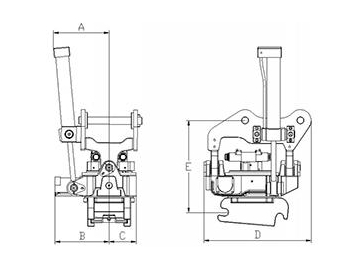

Tilt Rotator Excavadora CT05
Parameters
Ancho A | 380 |
Ancho B | 230 |
Ancho C | 270 |
Longitud total D | 500 |
Altura de construcción E | 380 |
Peso base de la máquina | 4-7 t |
Peso | 180 kg |
Rango de inclinación | 2×40° |
Fijaciones estándar | s40 s45 s50 |
Ancho del cucharón máximo recomendado | 1200 mm |
Flujo hidráulico recomendado SS5/SS10 | 40 l/min |
Flujo hidráulico recomendado SS9 Tilt/Rotación | 15/30 15/30 |
Presión hidráulica máxima | 22 Mpa |
Tensión de tracción máxima | 45 kNm |
Fuerza de arranque máxima | 50kN |
Fuerza de torque máxima | 43kNm |
Par/Torque | 3900 Nm a 25 Mpa |
Par de inclinación de los cilindros de doble accionamiento | 14400 Nm |
Velocidad de rotación (1 vuelta, giro) | 10-30 en l/min |
Número de puntos de lubricación | 1 |
