Resistencia de película de óxido metálico, serie RJY
Solicite un presupuesto
La resistencia de película de óxido metálico serie RJY es un tipo de resistor axial. Está compuesto de una barra de cerámica recubierta de una película de óxido metálico, como el óxido de estaño. Este tipo de resistencia es muy popular entre nuestros clientes gracias a su prolongado servicio de vida.
Potencia nominal
Tipo estándar: 1/4W, 1/2W, 1W, 2W.3W
Tipo mini: 1 /2WS, 1 WS,2WS,3WS,5WS
Modelo | Dimensiones (mm) | |||||
L±1 | C Max | D | D | H±3 | ||
RJY-1/2WS | RJY-1/4WS | 6.5 | 7 | 2.3 | 0.6 | 26 |
RJY-1WS | RJY-1/2WS | 9 | 11.1 | 3.5±05 | 0.7 | 26 |
RJY-2WS | RJY-1W | 11.5 | 14.6 | 4.5±0.5 | 0.8 | 30 |
RJY-3WS | RJY-2W | 15.5 | 18 | 6±1 | 0.8 | 28 |
RJY-5WS | RJY-3W | 24.5 | 28 | 9±1 | 0.8 | 28 |
Modelo | Potencia nominal (W) | Tensión de servicio maxima | Sobrecarga de corriente máxima | Fuerza dieléctrica | Temperatura ambiente | Intervalo de resistencia | Tolerancia del resistor |

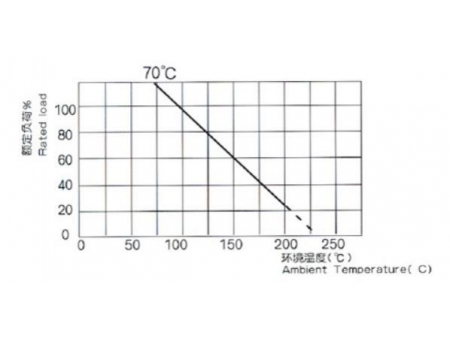

RJY-1/2WS RJY-1/4WS | 0.5 | 250W | 400V | 500V | 70℃ | 0.22Ω-100KΩ | 5%-2% |
RJY-1W8 RJY-1/2WS | 1 | 360W | 600v | 700V | 0.22Ω-100KΩ | ||
RJY-2WS RJY-1W | 2 | 360W | 600v | 700V | 0.22Ω-120KΩ | ||
RJY-3W8 RJY-2W | 3 | 500W | 800V | 800v | 0.22Ω-150KΩ | ||
RJY-6WS RJY-3W | 8 | 750W | 800V | 800V | 0.22Ω-15OKΩ |
Característica | Requisitos | ||
Temperatura de funcionamiento | Temperatura de funcionamiento | -55℃-200/ | |
Coeficiente de temperatura (ppm/℃ ) | Coeficiente de temperatura | ±200 | |
Resistencia a alteraciones | Sobrecarga en period corto | Short Time Overload | ± (0.5%+0.05Ω ) |
Efectos de soldadura | Soldering Ability | ± (0.5%+0.05Ω ) | |
Ciclo de temperatura | Ciclo de temperatura | ± (0.5%+0.05Ω) | |
Resistencia a la humedad | Resistencia a la humedad | ±5% | |
Ciclo de vida | Ciclo de vida | ±5% | |
Voltaje de prueba dieléctrica | Voltaje de prueba dieléctrica | ± (0.5%+0.05Ω ) | |
Resistencia del aislante | Resistencia del aislante | Over 104MΩ |
