Equipo de perforación de superficie con compresor de aire KT20S
En 2020, se utilizaron perforadoras KT20S operaron en minas de cobre de Sudamérica.
El equipo de perforación de superficie con compresor de aire KT20S de doble potencia es una máquina de alta resistencia desarrollada por Kaishan completamente equipada para las operaciones de minería a cielo abierto. Su desplazamiento, propulsión, rotación, y ajuste de ángulos se llevan a cabo por medio del accionamiento hidráulico y durante su desplazamiento, la potencia proviene del motor diésel. La punta de tornillo y el martillo neumático de alta presión trabajan para lograr una perforación eficiente. Este equipo cuenta con un colector de polvo hidráulico tipo seco y un removedor de polvo húmedo opcional. Además, utiliza un mecanismo hidráulico para desmontar la barra de perforación, una junta flotante que protege la rosca de la barra de perforación, y un dispositivo que descarga la barra de forma automática para alivianar la intensidad del trabajo. Asimismo, esta maquinaria de perforación posee una cabina con aire acondicionado para la comodidad del operario.
Parámetros técnicos| Modelo del equipo de perforación | KT20S |
| Dureza de la piedra | f=6-20 |
| Diámetro de perforación | 135-254 mm |
| Profundidad de perforación moderada (profundidad de la barra de extensión automática) | 35 m |
| Brazo de perforación (φ× largo del brazo de perforación) | φ102/φ114/φ127/φ146×5000 mm |
| Martillo DTH | K5、K6、K8 |
| Método de eliminación del polvo | Tipo seco (flujo laminar ciclónico hidráulico) / Tipo húmedo (opcional) |
| Método de la barra de extensión | Descarga automática |
| Protección de la rosca del brazo de perforación | Junta flotante que protege la rosca de la barra de perforación |
| Potencia | 200/250/315 kW |
| Desplazamiento máximo del compresor de tornillo | 20/26/31 m³/min |
| Presión máxima de descarga del compresor de tornillo | 25 bar |
| Modelo del motor diésel | QSB3.9-C125-30 |
| Potencia del motor principal diésel/velocidad de giro | 93 kW /2200/r/min |
| Modelo del motor | Y2-280-4 |
| Potencia del motor secundario /velocidad de giro | 75 kW /1470/r/min |
| Velocidad de desplazamiento | 0-2.2 Km/h |
| Tracción máxima | 175 kN |
| Capacidad de ascenso | 25° |
| Distancia al suelo | 480 mm |
| Ángulo de elevación del brazo de perforación | 42° |
| Ángulo oscilante de la barra | 123° |
| Ángulo de giro del brazo | Izquierda 42°, derecha 33° |
| Ángulo de oscilación del brazo de perforación | Izquierda 20°, derecha 40° |
| Fuerza de tiro-empuje máxima | 65 kN |
| Longitud de avance de una vez | 5000 mm |
| Longitud de compensación | 1200 mm |
| Velocidad de rotación del girador | 0-70 r/min |
| Par de rotación | 6100 N·m |
| Peso | 32000 Kg |
| Dimensiones de trabajo (L×An×Alt) | 10500×4400×9300 mm |
| Dimensiones de transporte (L×An×Alt) | 11000×3300×3400 mm |

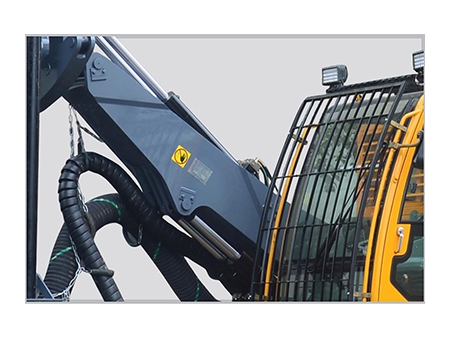

- Cabina segura y cómoda

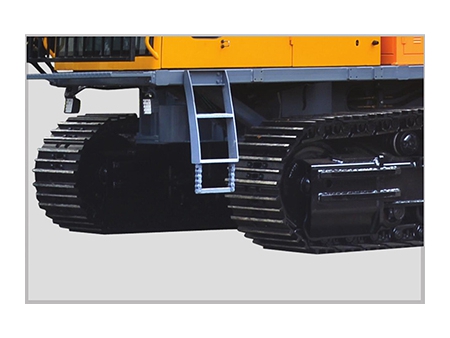

- Oruga de alta calidad

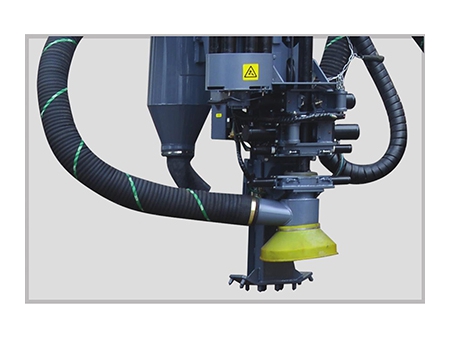

- Sistema de manipulación automática de la barra
