Las unidades de flushing hidráulico eliminan los contaminantes causados por la instalación de la tubería antes de poner en marcha su sistema hidráulico. Al limpiar las tuberías, las unidades eliminan las impurezas para que el aceite hidráulico esté limpio dentro de la tolerancia a la contaminación de las unidades hidráulicas críticas del sistema. Las unidades de flushing hidráulico son una medida vital para garantizar la confiabilidad y la vida útil de las unidades hidráulicas, lo cual es necesario para evitar la falla inicial del equipo.

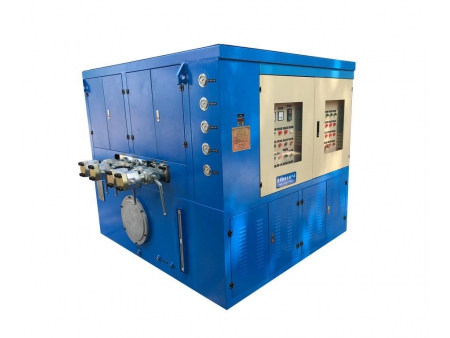

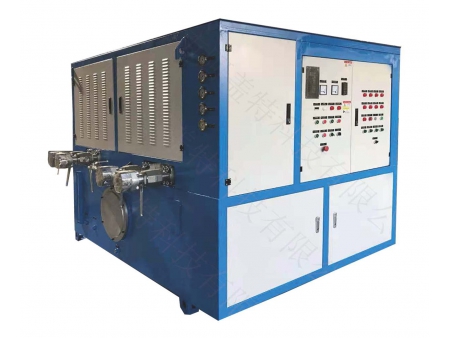

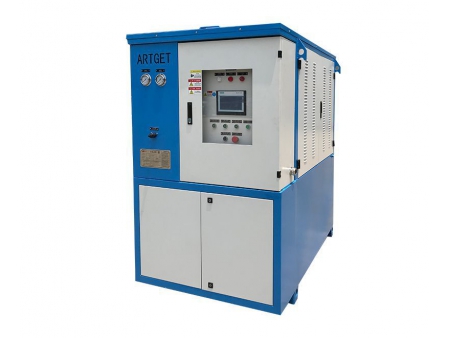

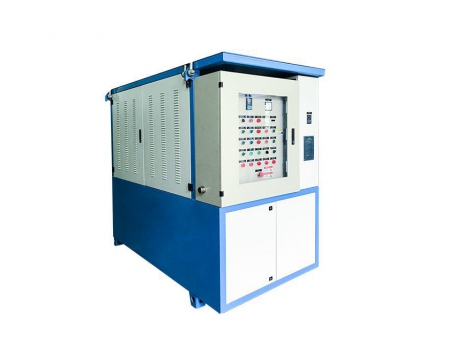

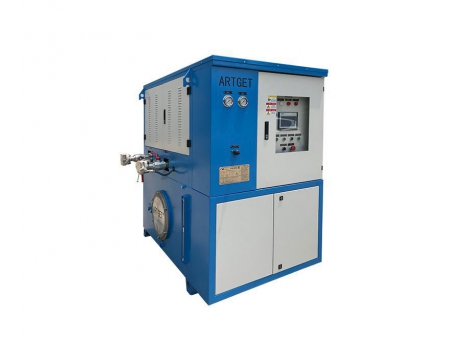

La serie de unidades de flushing hidráulica de tuberías FE y la unidad de prueba de carga y descarga de tuberías FTE de KEDA están especialmente diseñadas por los ingenieros de KEDA para el aparato en las industrias marina y metalúrgica. Las unidades de descarga hidráulica tienen un diseño elegante y compacto. Se pueden utilizar cómodamente bajo bajo nivel de ruido con un rendimiento fiable. Es especialmente adecuado para el flushing de tuberías y la operación de prueba de carga de las tuberías del sistema hidráulico para grandes buques y equipos metalúrgicos.
Se aplica aceite hidráulico, aceite lubricante o aceite diesel. Por favor, especifique el medio al realizar el pedido.
La serie viene con capacidades de 120L, 240L, 400L, 600L, 800L, 1200L, 1800L, 2400L y 3600 L.
Características - PLC con pantalla táctil para el estado de trabajo.
- Los pulsos hidráulicos se generan automáticamente para el lavado, cuyo intervalo se puede ajustar en la pantalla táctil. Se aplican múltiples flujos de lavado.
- Después del lavado, el medio de trabajo se filtra mediante un filtro de varias etapas para filtrar mejor los contaminantes y mantener la limpieza del medio de trabajo.
- Dispositivo de alarma de señal eléctrica en el filtro para alertar al personal cuando se necesita reemplazo.
- Tipos de error mostrados en la pantalla. Los ingenieros pueden usar la pantalla para configurar los puntos de inicio y parada automáticos para el enfriador y el calentador.
- La temperatura del medio de trabajo es visible en la pantalla, y la presión de lavado y la presión de prueba se muestran directamente a través del manómetro.
Especificaciones - Medio de trabajo: VG32, VG46 o VG68 aceite hidráulico antidesgaste. Para agua, aceite de glicol de agua, aceite lubricante, aceite diesel o querosene, especifique el medio al realizar el pedido.
- Limpieza: NAS1638 Clase 5, 6, 7, 8 (opcional)
- Material del tanque de almacenamiento: acero al carbono liso, acero inoxidable 304, acero inoxidable 316 (opcional)
Función general opcional - Calentador: Aumenta la temperatura del medio de trabajo a bajas temperaturas para mejorar el efecto de lavado.
- Enfriador de aire: enfría el medio de trabajo si la temperatura de funcionamiento se mantiene alta durante mucho tiempo.
- Unidad de bombeo de barcazas: bombea el aceite desde o hacia la unidad.
Características adicionales opcionales - Medidor de flujo: detecta el flujo en tiempo real y muestra el valor en la pantalla táctil.
- Monitor de contaminación en línea: detecta la limpieza de la tubería después del lavado.
- Control remoto: Los parámetros de funcionamiento se pueden mostrar en teléfonos móviles u ordenadores, y el equipo se puede iniciar y detener de forma remota.
Equipo de flushing de tuberías 120L
Item | Parámetros |
Dimensión | 1450 * 1350 * 1850 |
Capacidad de fluido | 600 L |
Calibre de entrada/salida | Puerto de entrada: DN32; puerto de salida: DN32 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 120 L/min |
Flujo de flushing | Valor fijo:117 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 7.5 kW | 11 kW | 15 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11 kW, 11 kW |
Equipo de flushing de tuberías 240L
Item | Parámetros |
Dimensión | 1750 * 1350 * 1850 |
Capacidad de fluido | 900 L |
Calibre de entrada/salida | Puerto de entrada: DN 40; puerto de salida: DN 40 |
Motor power | Potencia del motor: 15kW a 30 kW * 1 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 240 L/min |
Flujo de flushing | Valor fijo: 235L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 15 kW | 22 kW | 30 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11 kW, 11 kW |
Equipo de flushing de tuberías 400L
Item | Parámetros |
Dimensión | 1950 * 1550 * 1850 |
Cleanliness | NAS1638 o clase 5, 6, 7, 8 |
Capacidad de fluido | 1200 L |
Calibre de entrada/salida | Puerto de entrada: DN 50; puerto de salida: DN 50 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 400 L/min |
Flujo de flushing | 205 L/min o 410 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 22 kW | 37 kW | 55 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11 kW, 11 kW |
Equipo de flushing de tuberías 600L
Item | Parámetros |
Dimensión | 1950 * 1550 * 1850 |
Capacidad de fluido | 1200 L |
Calibre de entrada/salida | Puerto de entrada: DN 50; puerto de salida: DN 50 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 600 L/min |
Flujo de flushing | 295 L/min o 590 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 37 kW | 55 kW | 75 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11kW, 11kW |
Equipo de flushing de tuberías 800L
Item | Parámetros |
Dimensión | 1950 * 1550 * 1850 |
Capacidad de fluido | 2000 L |
Calibre de entrada/salida | 2 puertos de entrada: DN 50; 2 puertos de salida: DN 50 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 800 L/min |
Flujo de flushing | 205 L/min, 410 L/min, 615 L/min, o 820 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 2 * 22 kW | 2 * 37 kW | 2 * 55 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11 kW, 11 kW |
Equipo de flushing de tuberías 1200L
Item | Parámetros |
Dimensión | 2350 * 2050 * 1850 |
Capacidad de fluido | 2000 L |
Calibre de entrada/salida | 2 puertos de entrada: DN 50; 2 puertos de salida: DN 50 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 1200 L/min |
Flujo de flushing | 295 L/min, 590 L/min, 885 L/min, o 1180 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 2 * 37 kW | 2 * 55 kW | 2 * 75 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11 kW, 11 kW |
Equipo de flushing de tuberías 1800L
Item | Parámetros |
Dimensión | 4000 * 2000 * 2200 |
Capacidad de fluido | 3000 L |
Calibre de entrada/salida | 3 puertos de entrada: DN 50; 3 puertos de salida: DN 50 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 1800 L/min |
Flujo de flushing | 295 L/min, 590 L/min, 885 L/min, 1180 L/min, 1475 L/min, o 1770 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 3 * 37 kW | 3 * 55 kW | 3 * 75 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2kW | 5.5 kW, 7.5 kW, 11 kW, 11 kW |
Equipo de flushing de tuberías 2400L
Item | Parámetros |
Dimensión | 4000 * 2250 * 2200 |
Capacidad de fluido | 4000 L |
Calibre de entrada/salida | 4 puertos de entrada: DN 50; 4 puertos de salida: DN 50 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 2400 L/min |
Flujo de flushing | 295 L/min, 590 L/min, 885 L/min, 1180 L/min, 1475 L/min, 1770 L/min, 2065 L/min, o 2360 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 4 * 37 kW | 4 * 55 kW | 4 * 75 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11kW, 11kW |
Equipo de flushing de tuberías 3600L
Item | Parámetros |
Dimensión | 4500 * 2250 * 2200 |
Capacidad de fluido | 5000 L |
Calibre de entrada/salida | 6 puertos de entrada: DN 50; 6 puertos de salida: DN 50 |
Flushing de pulso | Sí |
Máx. flujo de flushing | 3600 L/min |
Flujo de flushing | 590 L/min, 1180 L/min, 1770 L/min, 2360 L/min, 2950 L/min, 3540 L/min, 2065 L/min, or 2360 L/min |
Presión de flushing | 2.5 MPa | 4 MPa | 6.3 MPa |
Potencia total del motor de flushing | 6 * 37 kW | 6 * 55 kW | 6 * 75 kW |
Máx. flujo de prueba | 2.5 L/min | 14 L/min |
Máx. presión de prueba | 31.5 MPa, 35 MPa, 42 MPa | 16 MPa, 25 MPa, 31.5 MPa, 35 MPa |
Potencia total del motor de prueba | 2.2 kW | 5.5 kW, 7.5 kW, 11 kW |
