Prensa hidráulica de 4 columnas Fabricante

Prensa hidráulica de 4 columnas

Solicite un presupuesto

Nosotros: http://accurlcnc.es/3-1-four-column-hydraulic-press-hbp-500t-ddh/205161/index.html

características

Esta prensa hidráulica está equipada con un mecanismo de deslizamiento de alta velocidad que mejora la capacidad de producción.
Nuestras máquinas prensadoras ofrecen un excelente rendimiento con materiales de variados grosores gracias a su función de ajuste.
Esta prensa industrial está equipada con un circuito hidráulico con válvulas de cartucho de dos vías que garantiza una operación muy estable y fiable.
Las columnas de esta prensa están fabricadas con placas de acero chapado en cromo. Esta máquina hidráulica destaca por su elevada resistencia al desgaste.
El cilindro de aceite de esta prensa automática está fabricado con acero aleado mecanizado con precisión. Esta máquina hidráulica garantiza un rendimiento de máxima fiabilidad en condiciones de altas presiones.
Todos los componentes hidráulicos y eléctricos de nuestras prensas hidráulicas son suministrados por reconocidas marcas internacionales.

Prensas de máxima seguridad

Estas prensas industriales han sido equipadas con una zona de protección y un enclavamiento de seguridad que garantiza una operación sin ningún peligro para el operario. También cuenta con un interruptor de pedal.

Nuestras prensas hidráulicas de 4 columnas están fabricadas de acuerdo con los principales estándares de seguridad (EN292:1994, EN60204:1994 y NR12). Han sido catalogadas como producto con nivel seguridad de 4.

El sistema hidráulico de la prensa hidráulica incorpora un bloque de válvulas y otros dispositivos de seguridad controlados por un sistema de monitoreo electrónico.

Esta máquina hidráulica se ofrece con puerta vertical, control neumático, y un chasis de aluminio y placas de policarbonato transparente.

Aplicaciones de la prensa hidráulica 4 columnas

Nuestra prensa hidráulica ofrece precisión y velocidad para el estampado, corte de bordes y estiramiento de planchas de metal. Es la prensa industrial ideal para su implementación en líneas de producción de utensilios de cocina, menaje, carcasas para motores y electrodomésticos, lámparas, etc.

Parámetros técnicos de las prensas de 4 columnas

Modelo(YL32/HP)			YL32-63	YL32-100	YL32-160	YL32-200	YL32-250	YL32-250A	YL32-315
Capacidad de prensado		kN	630	1000	1600	2000	2500	2500	3150
Fuerza de expulsión		kN	190	190	190	280	280	280	630
Fuerza de retorno		kN	120	165	210	240	400	400	600
Carrera de deslizamiento		mm	500	500	560	710	710	710	800
Fuerza de expulsión		mm	200	200	200	200	200	200	300
Altura cerrada máx.		mm	800	800	900	1120	1120	1120	1250
Velocidad de deslizamiento	Carrera en vacío	mm/s	100	120	100	120	130	160	100
	Prensado	mm/s	8-16	7-15	4-10	5-12	4-10	4-10	5-12
	Retorno	mm/s	85	90	70	95	60	60	60
Velocidad de expulsión	Expulsión	mm/s	55	75	75	80	80	80	55
Velocidad de expulsión	Retorno	mm/s	105	140	140	145	145	145	145
Cabezal	Largo	mm	580	690	800	1000	1120	1800	1260
Cabezal	Ancho	mm	500	630	800	940	1000	1200	1160
Dimensiones externas	Largo	mm	2500	2500	2550	2650	2800	3600	3500
	Ancho	mm	1430	1430	1430	1350	1400	1400	1500
	Altura desde el suelo	mm	3220	3250	3210	3800	3950	4290	4600
Potencia del motor principal		kW	5.5	7.5	11	15	15	15	22
Peso		kg	2800	3700	6500	9000	10300	16000	14000

Modelo (HP)			YL32-315A	YL32-400	YL32-500	YL32-500A	YL32-500B	YL32-630	YL32-630A
Capacidad de prensado		kN	3150	4000	5000	5000	2500×2	6300	6300
Fuerza de expulsión		kN	630	630	1000	1000	1000	1000	1000
Fuerza de retorno		kN	600	500	900	900	400×2	850	850
Carrera de deslizamiento		mm	800	800	900	900	900	900	900
Fuerza de expulsión		mm	300	300	350	350	350	350	350
Altura cerrada máx.		mm	1250	1250	1500	1500	1500	1500	1500
Velocidad de deslizamiento	Carrera en vacío	mm/s	90	100	100	100	150	100	130
	Prensado	mm/s	5-12	4-10	7-15	7-15	7-15	5-12	5-12
	Retorno	mm/s	60	70	80	80	90	85	85
Velocidad de expulsión	Expulsión	mm/s	55	55	75	75	75	75	75
Velocidad de expulsión	Retorno	mm/s	145	145	170	170	170	170	170
Cabezal	Expulsión	mm	900	1250	1400	2200	2200	1600	2200
Cabezal	Ancho	mm	900	1250	1400	1600	1600	1600	1600
Dimensiones externas	Largo	mm	3150	3500	3900	4800	4800	4510	4900
	Ancho	mm	1500	1600	2150	2250	2250	2250	2250
	Altura desde el suelo	mm	4500	4850	5200	5700	5600	5400	5700
Potencia del motor principal		kW	22	22	2×22	2×22	2×22	2×22	2×22
Peso		kg	11000	16500	25500	35000	34000	33000	42000

Modelo (HP)			YL32-630B	YL32-800	YL32-1000	YL32-1000A	YL32-1600	YL32-2000	YL32-2000A
Capacidad de prensado		kN	3500×2	8000	10000	5000×2	2×8000	2×10000	6300×2 8000
Fuerza de expulsión		kN	1000	1000	1600	1600	1000×2	1600×2	1600×3
Fuerza de retorno		kN	450×2	1000	1370	900×2	2×2700	2×1300	850×2 720
Carrera de deslizamiento		mm	900	1000	1000	1000	1200	1300	1600
Fuerza de expulsión		mm	350	350	350	350	350	500	500
Altura cerrada máx.		mm	1500	1600	1600	1600	1800	1800	2000
Velocidad de deslizamiento	Carrera en vacío	mm/s	130	120	120	110	120	110	130
	Prensado	mm/s	5-12	5-12	5-12	5-12	4-9	4-9	4-9
	Retorno	mm/s	83	95	85	65	95	70	75
Velocidad de expulsión	Expulsión	mm/s	75	95	75	75	70	60	65
Velocidad de expulsión	Retorno	mm/s	170	170	150	150	160	160	135
Cabezal	Largo	mm	2200	2200	1500	2500	2800	3200	4600
Cabezal	Ancho	mm	1600	1600	1500	1800	2000	2200	2600
Dimensiones externas	LR	mm	4900	4800	4500	5100	5600	4500	6000
	FB	mm	2250	2400	2400	2400	2600	3200	3600
	Altura desde el suelo	mm	5600	5700	5700	6000	6200	7200	8000
Potencia del motor principal		kW	2×22	2×30	3×22	3×22	3×30	3×37	3×37
Peso		kg	40000	53000	53000	72000	110000	160000	250000

Lista de configuraciones

Nº	Dispositivo	Modelo estándar	Modelo Premium
1	PLC	Mitsubishi	Siemens
2	Motor de la bomba	WanNan / Marca líder en China	Siemens / Rexroth
3	Bomba hidráulica	Anson /Taiwán, Yuken /Japón	Siemens / Rexroth
4	Válvulas de descarga	Rexroth / Alemania	Atos /Italia y Rexroth
5	Válvulas direccionales	Rexroth / Alemania	Atos /Italia y Rexroth
6	Válvulas proporcionales	Rexroth / Alemania	Atos /Italia y Rexroth
7	Válvulas de cartucho	Jeou Gang /Taiwán SUN/USA	SUN, Atos y Rexroth
8	Válvulas de realimentación	TAI COLN/ Taiwán	Atos /Italia y Rexroth
9	Unidades eléctricas	Schneider /Francia	Schneider /Francia
10	Cortina de luz	LNTECH con el marcado CE	LNTECH con el marcado CE
11	Pantalla táctil (HMI)	Weinview /Taiwán	Siemens
12	Manómetro	SKON/Taiwán	SKON/Taiwán
13	Colector hidráulico	Taiwán	Taiwán
Todos los componentes de primera calidad

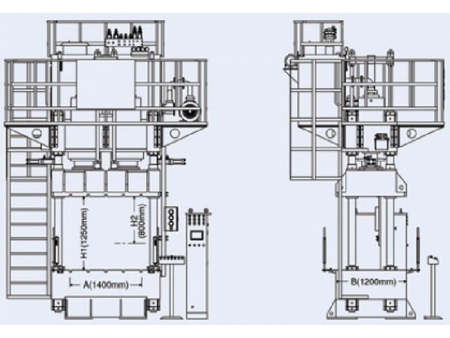

Especificaciones técnicas

H2 = Bombeo de ariete

H1 = Altura máxima para la instalación

A = Ancho de la mesa

B = Profundidad de la mesa

E = Paso de luz entre guías

F = Zona de distribución lateral

G = Altura de la mesa sobre el nivel del suelo

Nº de serie	Especificaciones	Unidad		HBP-500T/DDH
1	Presión del cilindro principal	Toneladas		500
2	Carrera de deslizamiento	H2	mm	900
3	Paso de luz máx.	H1	mm	1500
4	Paso de luz min.	mm		600
5	Capacidad de expulsión	Toneladas		500
6	Carrera de expulsión	mm		900
7	Velocidad máxima de deslizamiento	mm / seg		100
8	Velocidad de prensado	mm / seg		0.2÷2
9	Velocidad de retorno	mm / seg		10÷50
10	Velocidad mínima de deslizamiento	mm / seg		30
11	Velocidad de retorno	mm / seg		100
14	Dimensiones de la mesa ( LxA )	A/B	mm	1250×1150
14	Dimensiones del asiento ( LxA )	mm		800×800
15	Altura de la mesa de trabajo	-G	mm	780
16	Capacidad del tanque de aceite	L		430
17	Motor principal	KW		22
18	Dimensiones externas （ L×A×H ）	mm		2850×2250×5350
19	Peso de la máquina	Kg		32500
20	Vídeo de la prensa hidrúalica en funcionamiento	http://youtu.be/WrPoribRmLQ
