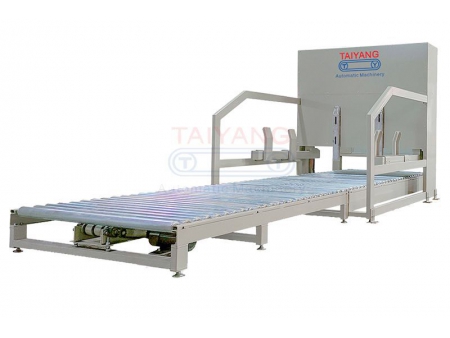

Transportador de palets vertical
Elevador de palets para elevación y descenso de palets
El transportador vertical de palets, o en algunos casos llamados elevador de palets, se compone de un dispositivo de elevación y un transportador, lo que permite la transferencia mutua de paletas desde el suelo a una altura específica. El movimiento vertical de este equipo transportador de palets es accionado por un solo motor de forma sincronizada a ambos lados de la plataforma de transporte, asegurando la nivelación de la plataforma, proporcionando una alta sincronización y fiabilidad en el transporte. Además, el uso de un solo motor reduce el costo de los componentes de accionamiento y mejora la economía. Después de la mejora del motor que se coloca en la parte inferior, la altura total se reduce, lo que lo hace más adaptable en áreas de altura restringida.
El transportador de palets vertical se utiliza para el acoplamiento de carros manuales, carros eléctricos, AGV y otros equipos de manipulación con otros equipos de transporte.
El transportador vertical de palets es adecuado para manipular diversos materiales transportados en palets.
Batería para vehículos eléctricos, logística de almacenes automatizados, industria del tabaco y el alcohol, comercio minorista de comercio electrónico, productos farmacéuticos y alimentos, automoción y materiales de construcción, etc.
- Utiliza guía de tope (stopper) de rodillo.
- Altura de la superficie del transportador de 80mm.
- Mecanismo de elevación de cuatro cadenas.
Parámetros | |
Longitud mm | 1400≤L≤2800 |
Ancho mm | B 1280mm |
Ancho efectivo B mm | 820≤B≤1420 |
Altura H mm | 80mm/1000mm (Bajo/Alto) |
Marca del motor | SEW, NORD, CPG |
Marca de la cadena | ZIQIANG CHAIN, CHOHO |
Marca del rodamiento / soporte del cojinete | HRB/FSB, NSK/FSB, SKF/FSB, NSK/NSK |
Color | Recubrimiento en polvo con todos los colores RAL disponibles. |
Los modelos no estándar se pueden personalizar. |
Información del producto | ||
Información básica | Capacidad de la carga | ≤1200kg |
Velocidad de transporte | 12, 16, 18m/min | |
Velocidad de elevación | 8m/mim | |
Temperatura | 5℃ a 45℃ | |
Humedad relativa | ≤90% (Sin condesación) | |
Rodillo | Diámetro del rodillo | Ø60 |
Accionamiento del rodillo | Piñón o sprocket doble de acero | |
Instalación | Rosca interna | |
Modo de accionamiento (unidad de transporte) | Motor de accionamiento | Motorreductor |
Potencia del motor | 0.37, 0.55, 0.75, 1.1kW (motor con freno) | |
Voltaje del motor | 380V | |
Voltaje del freno | 220V | |
Método de accionamiento | Cadena | |
Instalación | Instalación en tierra | Pernos de expansión |
Planitud del suelo | Terreno nivelado, error ≤5° | |
Ajuste de altura | ±10mm |
